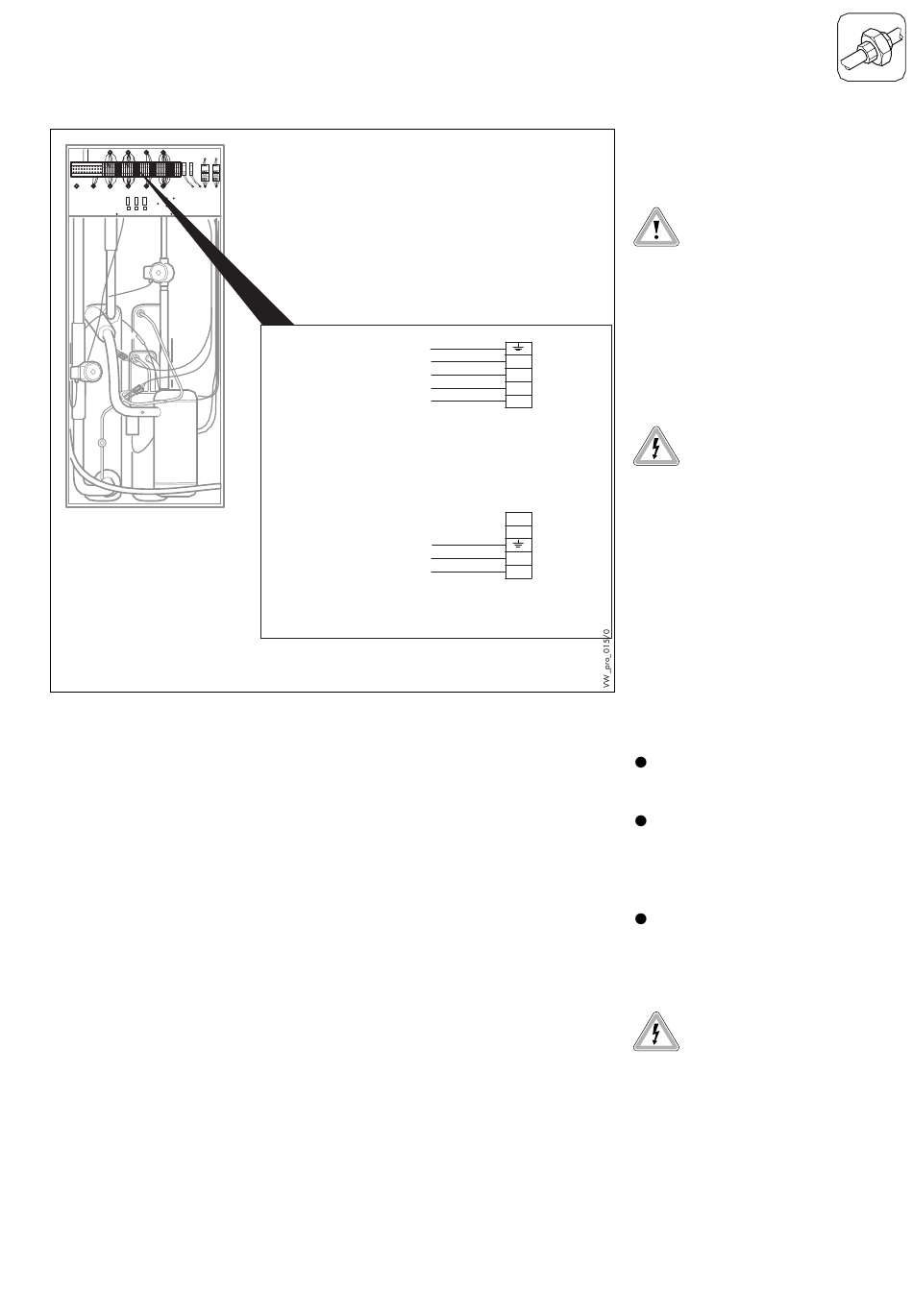

Abb. I.9: Netzanschluß
Netzeinspeisung
Kompressor
Netzeinspeisung
Steuerung
INSTALLATION
Elektroanschluß
Anschlußverdrahtung
N
L1
L2
L3
15
16
N
L1
Das Gerät wird werkseitig mit kom-
pletter interner Verdrahtung ausgelie-
fert. Die Elektroinstallation umfaßt
daher im wesentlichen folgende
Punkte.
Netzanschluß herstellen
Entfernen Sie die Frontabdeckung
des Gerätes.
Verlegen Sie die Netzanschlußlei-
tung durch die Öffnung in der
Oberseite des Gerätes zur
Netzanschlußklemme.
Verbinden Sie die Netzanschluß-
kabel mit den entsprechenden
Anschlüssen der Netzanschluß-
klemme (Abb. I.9).
Die Elektroinstallation darf nur
von einem anerkannten Fach-
handwerksbetrieb durchge-
führt werden
Der elektrische Anschluß muß
über eine Trennvorrichtung mit
mindestens 3 mm Kontaktöff-
nung (z. B. Leitungsschutz-
schalter) allpolig abschaltbar
sein!
Elektrische Spannung!
Lebensgefahr durch Strom-
schlag an spannungsführen-
den Anschlüssen. Schalten Sie
immer zuerst die Stromzufuhr
ab. Erst im Anschluß daran
dürfen Sie die Installation vor-
nehmen.
Beachten Sie, daß die Netzzu-
leitung nur an den dafür vor-
gesehenen Klemmen vorge-
nommen werden darf.
Nehmen Sie keine Netzein-
speisung an anderen Klem-
men vor!
15
