Wiedenmann Super 600 Original Bedienungsanleitung Seite 64

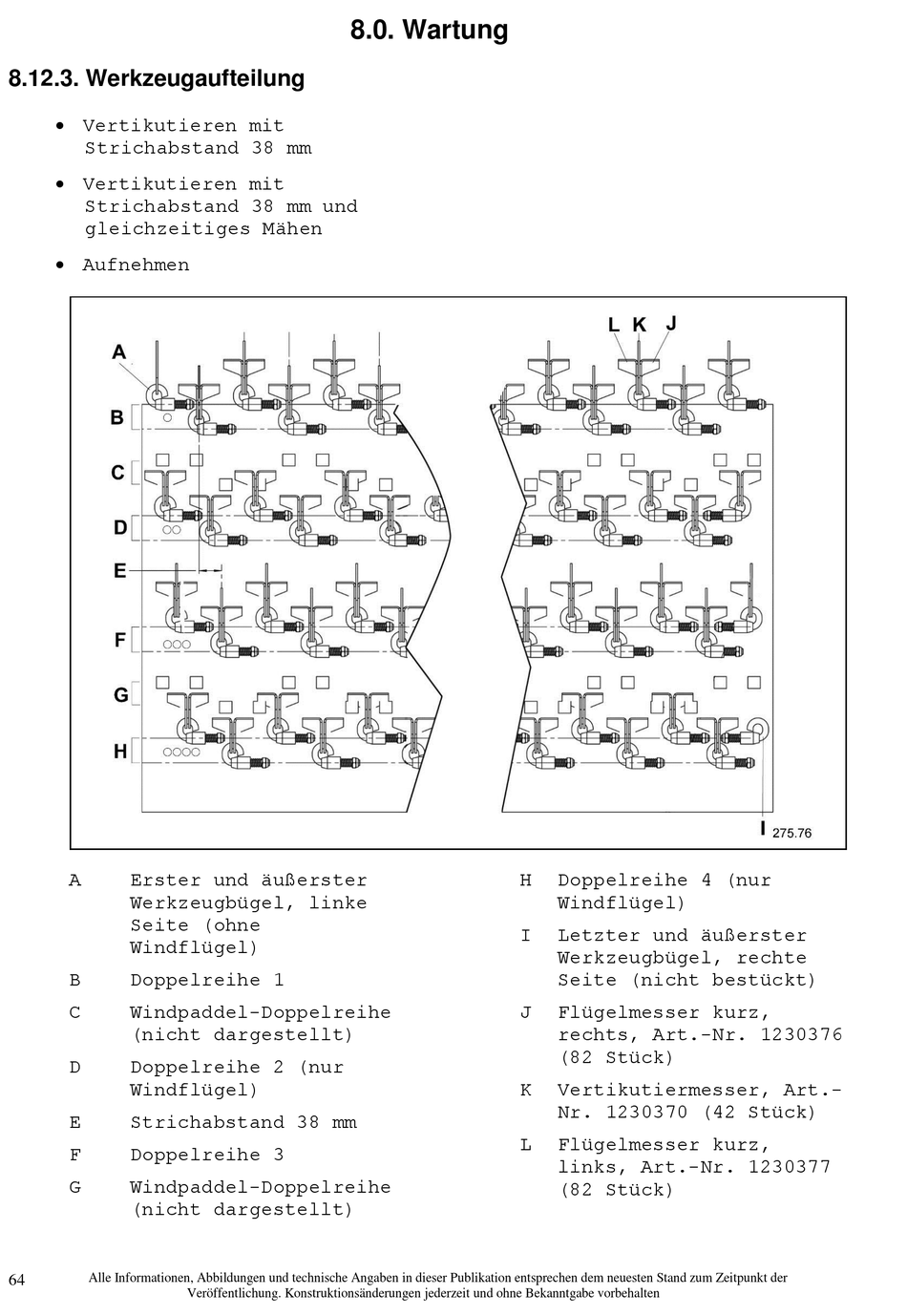

8.12.3. Werkzeugaufteilung
 Vertikutieren mit
Strichabstand 38 mm
 Vertikutieren mit
Strichabstand 38 mm und
gleichzeitiges Mähen
 Aufnehmen
A Erster und äußerster
Werkzeugbügel, linke
Seite (ohne
Windflügel)
B Doppelreihe 1
C Windpaddel-Doppelreihe
(nicht dargestellt)
D Doppelreihe 2 (nur
Windflügel)
E Strichabstand 38 mm
F Doppelreihe 3
G Windpaddel-Doppelreihe
(nicht dargestellt)
Alle Informationen, Abbildungen und technische Angaben in dieser Publikation entsprechen dem neuesten Stand zum Zeitpunkt der
64
8.0. Wartung
Veröffentlichung. Konstruktionsänderungen jederzeit und ohne Bekanntgabe vorbehalten
H Doppelreihe 4 (nur
Windflügel)
I Letzter und äußerster
Werkzeugbügel, rechte
Seite (nicht bestückt)
J Flügelmesser kurz,
rechts, Art.-Nr. 1230376
(82 Stück)
K Vertikutiermesser, Art.-
Nr. 1230370 (42 Stück)
L Flügelmesser kurz,
links, Art.-Nr. 1230377
(82 Stück)
