Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der
beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu
prüfen. Der Aufstellort des Leichtbaukamins muss ausreichend tragfähig sein.
Benötigte Werkzeuge
Zollstock, Winkel, Wasserwaage, Spachtel -
Kleine Maurerkelle, Behälter zum Anmischen
des Haftmörtels, Bohrmaschine, Kartuschenpistole
Vorbereitung des Stellbereichs
Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Stellbereich in Ver-
bindung mit dem Einbringen von Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen
Verbund- und schwimmenden Estrich erstellt, welche bis Oberkante des fertigen Fußbodens, also
auch z.B. Fliesen verläuft. Bei Verbundestrich können die Estrichdrehstützen entfallen (Abb. A).
Ist das Entfernen des schwimmenden Estrichs nicht möglich, werden höhenverstellbare Estrich-
drehstützen und Lastverteilplatten verwendet, um das Gewicht des Kamins bis auf die Rohbeton-
decke zu übertragen.
Vier Estrichdrehstützen sollten möglichst genau unterhalb der Stellfüße des Heizeinsatzes platziert
werden. Vier weitere Estrichdrehstützen sind unter dem Regal zu platzieren. Die Mittelachse der
Bohrungen liegen 40 mm von der Außenkante der Lastverteilplatte gemessen nach innen.
Sollte sich unter einen dieser Punkte ein Fußbodenheizungsrohr befinden, muss die Kernlochboh-
rung etwas versetzt werden, um eine Beschädigung des Fußbodenheizungsrohres zu vermeiden.
Für die Estrichdrehstützen ist bei schwimmenden Estrich eine Kernlochbohrung von ø50 mm
vorzunehmen. Das Bohrloch muss sorgfältig gereinigt (ausgesaugt) werden, damit die Estrich-
drehstütze auf dem Rohbeton aufsteht und nicht auf dem Bohrmehl.
Die Estrichdrehstütze ist so einzujustieren, dass der Trageteller ca. 2 mm bis 5 mm über dem
Fertigfußbodenbelag liegt und die Stellschraube festen Kontakt mit der Rohbetondecke hat.
Die Dehnungsfuge zwischen der Estrichdrehstütze und dem vorhandenen Estrich mit Steinwolle
o. ä. ausstopfen (Abb. B).
Sicherheitshalber darf bei Vorhandensein von Fußbodenheizungsrohren nur der Oberbelag gebohrt
werden. Der Rest muss vorsichtig gestemmt werden um evtl. zuvor nicht erkannte Fußbodenhei-
zungsrohre (Heizschlangen) vor einer Beschädigung zu bewahren. Zusätzlich wird dann ein Isolier-
schlauch (MOESDISO) in das Loch eingesetzt und von außen verspachtelt um die Ausdehnungs-
bewegungen des schwimmenden Estrichs auszugleichen (Abb. C).

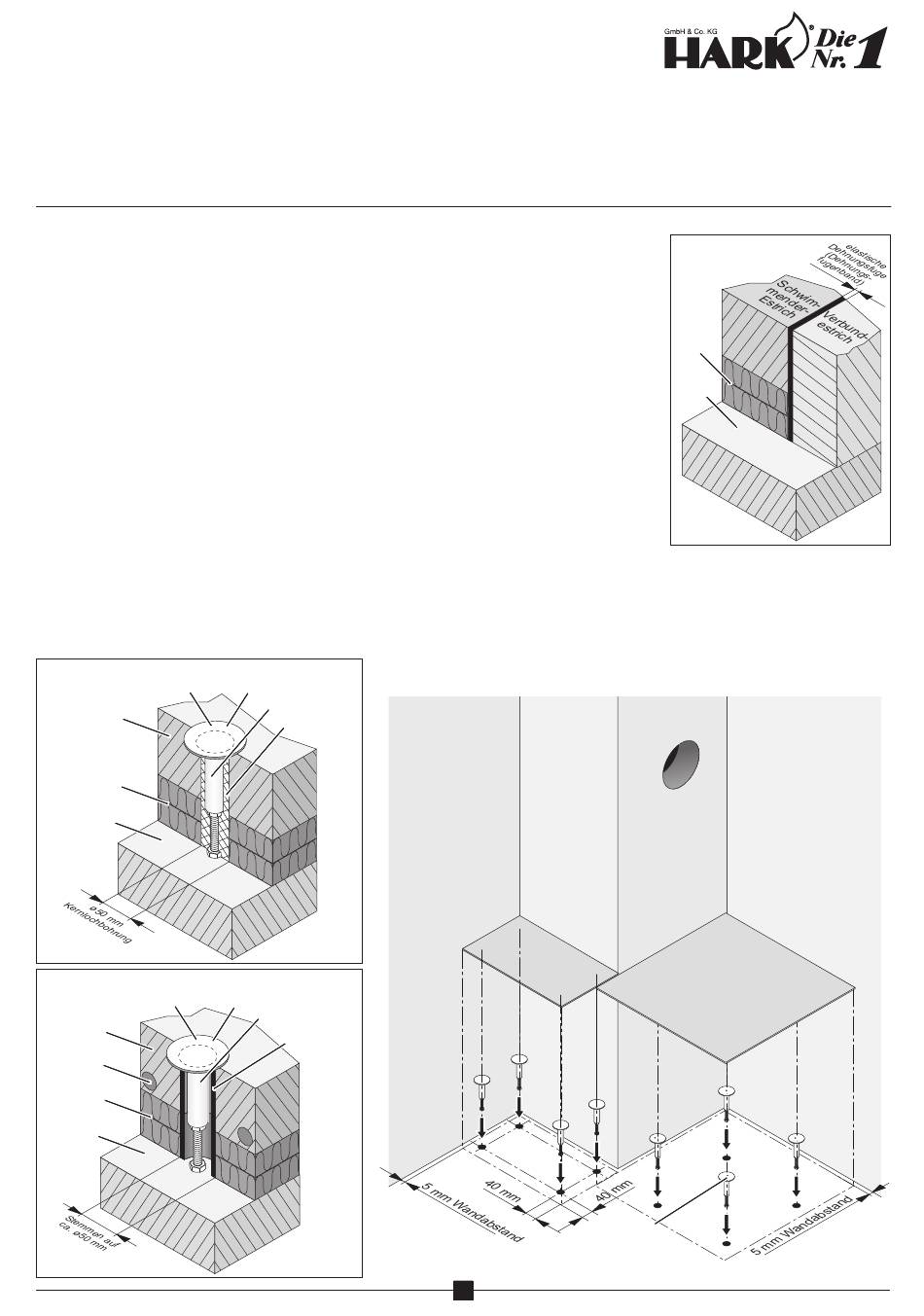

Abb. B: Aufbau bei schwimmenden Estrich
Estrichdrehstütze MOESD
Estrich
Isolierung
Rohbetondecke
Abb. C: Aufbau bei schwimmenden Estrich mit Fußbodenheizung
Estrichdrehstütze MOESD
Estrich
Fußboden-
heizungsrohr
Isolierung
Rohbetondecke
Lieferumfang
Bausatz Easy 500
- mit entsprechenden Elementen
- Radiante mit Abstrahlblech
Montage Estrichdrehstützen mit Lastverteilplatten
(nicht im Lieferumfang enthalten)
Trageteller ø65 mm
ø22 mm
z.B. Steinwolle
Trageteller ø65 mm
ø22 mm
Isolierschlauch
MOESDISO
- Rauchrohrmaterialien
- Befestigungssatz
- Isolierplatten
Lastverteilplatte
unter dem
Regal
Estrich-
drehstütze
2
Acrylkleber Modetafire
Promatkleber
Natursteinsilikon
Abb. A:
Aufbau bei schwimmenden
Estrich und Verbundestrich
Isolierung
Rohbeton-
decke
Lastverteilplatte
unter der Bodenplatte
