7

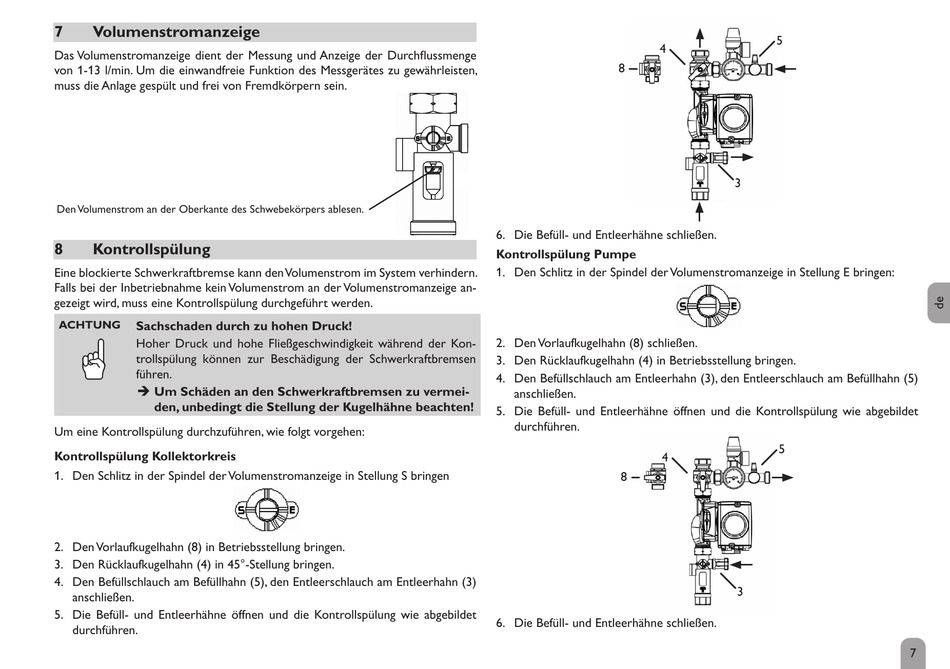

Volumenstromanzeige
Das Volumenstromanzeige dient der Messung und Anzeige der Durchflussmenge
von 1-13 l/min. Um die einwandfreie Funktion des Messgerätes zu gewährleisten,
muss die Anlage gespült und frei von Fremdkörpern sein.
Den Volumenstrom an der Oberkante des Schwebekörpers ablesen.
8
Kontrollspülung
Eine blockierte Schwerkraftbremse kann den Volumenstrom im System verhindern.
Falls bei der Inbetriebnahme kein Volumenstrom an der Volumenstromanzeige an-
gezeigt wird, muss eine Kontrollspülung durchgeführt werden.
ACHTUNG
Sachschaden durch zu hohen Druck!
Hoher Druck und hohe Fließgeschwindigkeit während der Kon-
trollspülung können zur Beschädigung der Schwerkraftbremsen
führen.
Î Um Schäden an den Schwerkraftbremsen zu vermei-
den, unbedingt die Stellung der Kugelhähne beachten!
Um eine Kontrollspülung durchzuführen, wie folgt vorgehen:
Kontrollspülung Kollektorkreis
1. Den Schlitz in der Spindel der Volumenstromanzeige in Stellung S bringen
2. Den Vorlaufkugelhahn (8) in Betriebsstellung bringen.
3. Den Rücklaufkugelhahn (4) in 45°-Stellung bringen.
4. Den Befüllschlauch am Befüllhahn (5), den Entleerschlauch am Entleerhahn (3)
anschließen.
5. Die Befüll- und Entleerhähne öffnen und die Kontrollspülung wie abgebildet
durchführen.
4
8
6. Die Befüll- und Entleerhähne schließen.
Kontrollspülung Pumpe
1. Den Schlitz in der Spindel der Volumenstromanzeige in Stellung E bringen:
2. Den Vorlaufkugelhahn (8) schließen.
3. Den Rücklaufkugelhahn (4) in Betriebsstellung bringen.
4. Den Befüllschlauch am Entleerhahn (3), den Entleerschlauch am Befüllhahn (5)
anschließen.
5. Die Befüll- und Entleerhähne öffnen und die Kontrollspülung wie abgebildet
durchführen.
4
8
6. Die Befüll- und Entleerhähne schließen.
5
3
5
3
7
