Übersicht
• Vorkonfektionierte Zweistrang-Solarstation
• Sicherheitsgruppe mit Membran-Ausdehnungsgefäß-Anschluss-Set,
Sicherheitsventil und Manometer
• Befüll- und Entleeranschlüsse
• Wandhalter mit Befestigungsmaterial
• Standard- oder Hocheffizienzpumpe
• Vorlauf- und Rücklaufkugelhahn
• Lufttopf
Technische Daten
Umwälzpumpe:
FlowSol
B: Wilo ST 15/6 ECO
®
FlowSol
®
B HE:
Wilo PARA ST15/7.0-PWM2 (Maximale Leistungsaufnahme: 45 W)
Sicherheitsventil: 6 bar
Manometer: 0 ... 10 bar
Volumenstromanzeige: 1 ... 13 l/min
Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar
Anschluss für Membran-Ausdehnungsgefäß: ¾" AG, flachdichtend
Abgang Sicherheitsventil: ¾" IG
Anschlüsse Solarleitungen: ¾" IG
Zulässige Maximaltemperatur VL / RL: 120 °C / 95 °C
Zulässiger Maximaldruck: 6 bar
Medium: Wasser mit max. 50 % Glykol
Maße: ca. 481 x 320 x 190 mm (mit Isolierung)
Achsabstand: 100 mm
Abstand Achse – Wand: 67 mm
Material: Armaturen: Messing
Dichtungen: AFM 34
Isolierung: EPP-Schaum
Hinweis
Diese Station ist für die Wärmeträgerflüssigkeiten Tyfocor L und LS ge-
eignet.
4

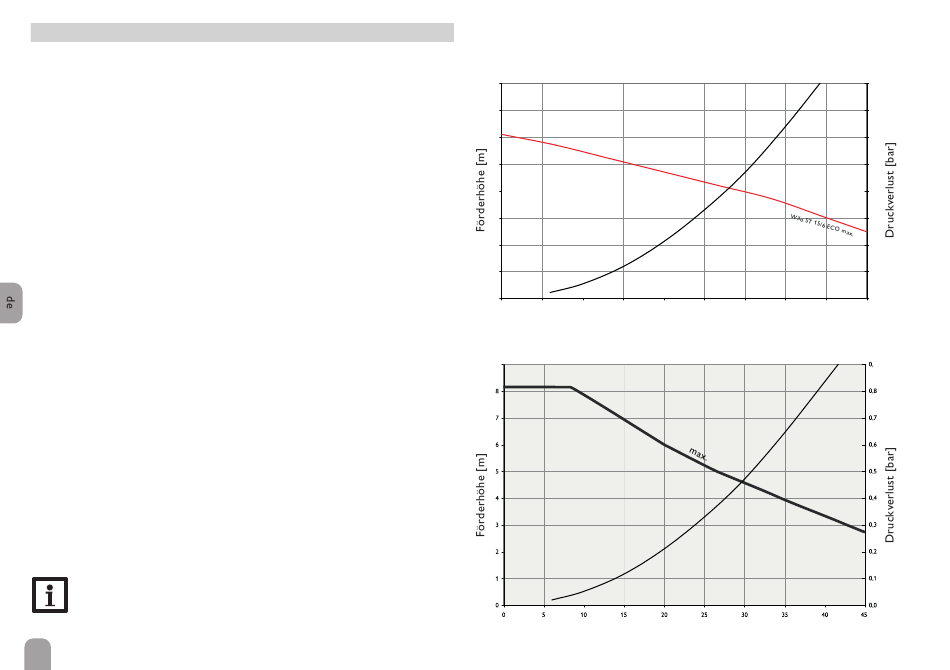

Pumpenkennlinien / Druckverlustkennlinien
FlowSol
B Standardpumpen
®
8
7
6
5
4
3
2
1
0
0
5
10
15
Volumenstrom [l/min]
FlowSol
®
B HE Hocheffizienzpumpen
9
Wilo PARA ST15/7.0-PWM2
Volumenstrom [l/min]
FlowSol
®
20
25
30
35
40
FlowSol
B HE
®
0,8
0,7
B
0,6
0,5
0,4
0,3
0,2
0,1
0,0
45
9
