ATMOS ARU5 Bedienungsanleitung Seite 2

MONTAGE
Die Wandeinheit darf nicht an folgenden Stellen platziert werden:
• an Stellen mit direkter Sonneneinstrahlung (Berücksichtigung der Jahreszeiten)
• in der Nähe von Geräten, die Wärme entwickeln, z. B. Fernseher, Kühlschränke,
Wandlampen, Heizkörper usw
• an Wänden, hinter denen Heizungs- bzw. Warmwasserrohre verlaufen oder sich Schornsteine
befinden
• in Ecken oder Nischen, Regalen oder Vorhängen (aufgrund mangelnder Luftzirkulation)
• in der Nähe von Türen zu unbeheizten Räumen (aufgrund Einwirkungen von Zugluft)
ELEKTRISCHER ANSCHLUSS
Zum Anschließen muss man ein geschirmtes Kabel mit zwei Adern vom Querschnitt von 0,2 bis
0,75 mm benutzen. Die Abschirmung ist zu der PE-Schutzklemme an der Seite der ACD03 /
2
ACD04-Steuereinheit anzuschließen. An der Seite der Zimmereinheit wird die Abschirmung
nicht angeschlossen.
Es wird empfohlen, den Anschlusskabel von Leitern mit 230 V und weiteren Starkstromleitungen
getrennt zu führen (mindestens 5 cm).
Empfohlene Kabeltypen
PVC – geschirmt – zweiadrig: Code: S0636
Silikon – geschirmt – zweiadrig: Code: S0637

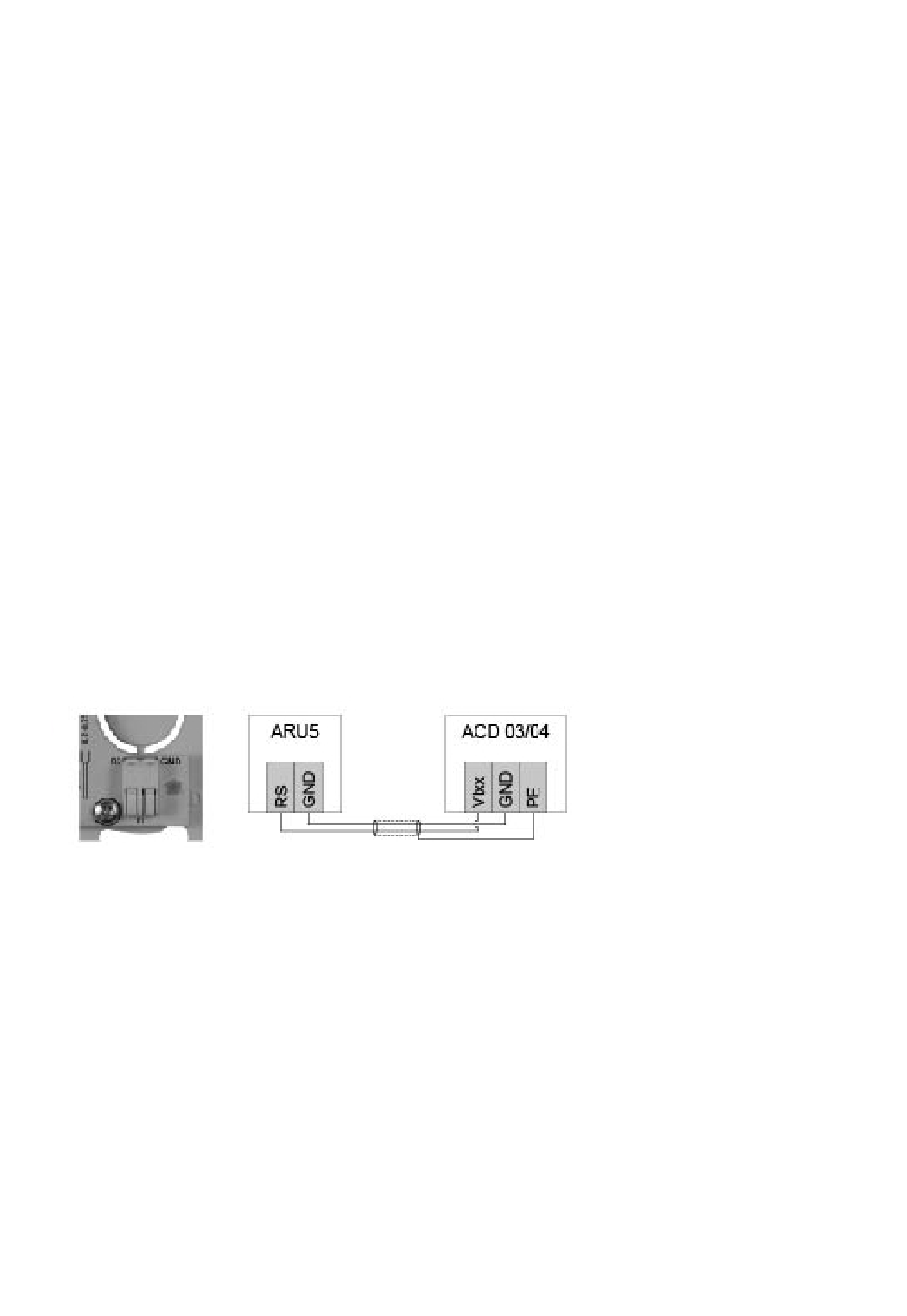

Allgemeiner Elektroschaltplan
Bemerkung
Das Raumgerät ARU5 (Sensor) wird immer an variable Eingänge angeschlossen.
Insbesondere an den Eingängen VI4 (Klemmen 23–24) und VI5 (Klemmen 25 - 26). Alternativ
können Sie auch die Eingänge VI2 oder VI3 verwenden.
Beim Raumgerät ARU5 (Sensor) ist eine Vertauschung der Adern möglich (gilt nicht für die
Abschirmung).
