ATMOS ARU5 Bedienungsanleitung

ARU5
Raumgerät (Fühler)
m
BEDIENUNGSANLEITUNG
BESCHREIBUNG
Das ARU5 Raumgerät ist ein passiver Sensor zur Ermittlung der Raumtemperatur und wird als
Zubehör zur elektronischen Regelung ACD03 / ACD04 geliefert. Sie dient zum Messen der Raumt-
emperatur, damit die elektronische Regelung ACD03 / ACD04 die Heizkreisverlauftemperatur für
den jeweiligen Heizkreis optimieren kann.
Technische Daten des Raumgerätes
Abtastelement: NTC 20 kΩ
Elektrische Schutzart: IP20
Schutzklasse : III
Anschlussklemmen 0,2 bis 0,75 mm2
Kabeldurchschnitt Abmessungen (B x H xT) : 80 x 80 x 25 mm
Umgebung
Räume: Innenräume
Betriebstemperatur : -30 bis +60 °C
Lagerungstemperatur : -30 bis +50 °C
Feuchtigkeit: 0 bis 90 % relativ, ohne Kondensation

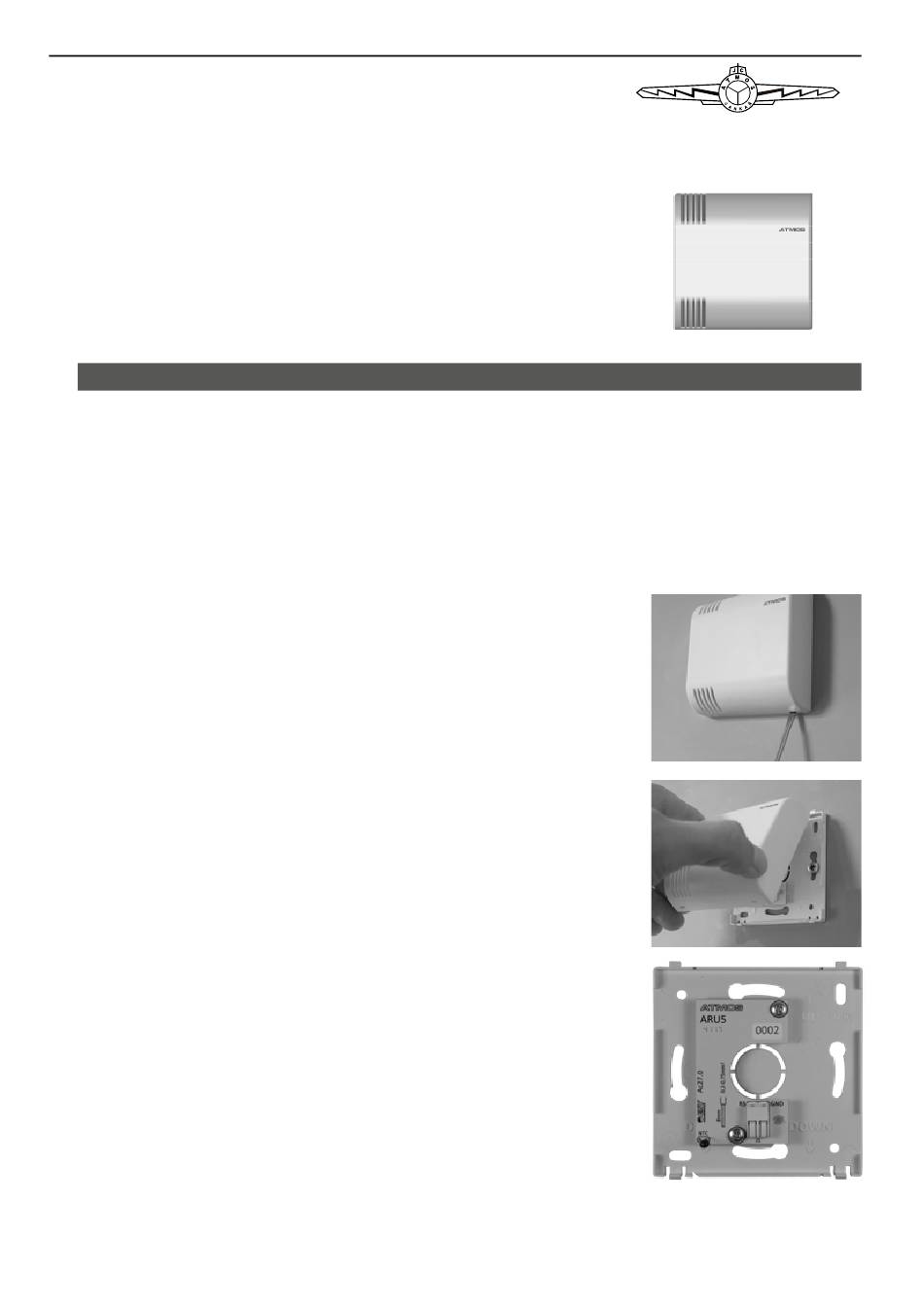

MONTAGE
Das Raumgerät ARU5 ist zur schnellen Wandmontage mittels
zwei Schrauben (4 x 35) und Dübel (6 x 30) oder in Installbox
bestimmt. Der Zugang zu den Montageöffnungen und der
Anschlussleiste wird durch das Abnehmen der Vorderseite der Box.
Man muss sehr vorsichtig vorgehen, um die mechanische
Beschädigung des Sensors zu vermeiden.
Montagereport
Das Wandgerät sollte in einer Höhe von etwa 1,2 bis 1,5 m an
einem neutralen Ort, d. h. an einem Bezugspunkt für alle Räume
(Heizkreis), angebracht werden. Es ist ratsam, für den Standort
eine Innenab-trennung des kältesten Raums der Tageswohnung zu
wählen.
A T M O S
sensor
/ Sensor
Sensor
