ISTRUZIONI DI MONTAGGIO

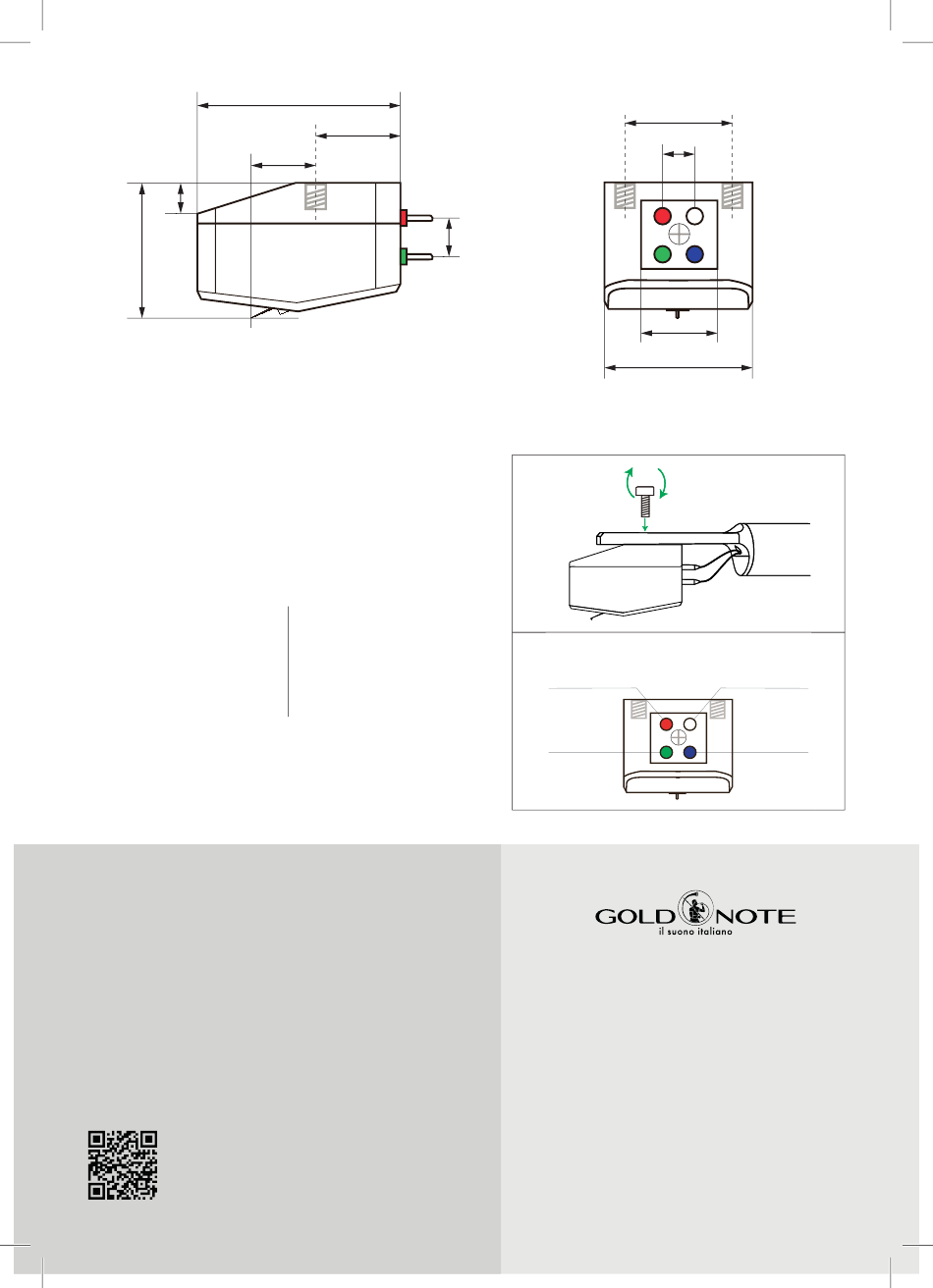

Montare la testina sullo shell utilizzando la chiave a
brugola e il set di viti da 2,5 mm in dotazione. Seguire le
istruzioni del giradischi o del braccio che si sta
utilizzando avendo cura di non inclinare né ruotare la
testina (come illustrato in Fig.1).
I terminali di uscita sono codificati con colori per
l'identificazione (come illustrato in Fig.2), procedere a
collegare tra loro i terminali di braccio e testina aventi
lo stesso colore.
MACHIAVELLI MkII GOLD
Carico suggerito
470Ω
Peso di tracciamento
consigliato
1.8 - 2.1g
ATTENZIONE
L'applicazione di calore ai terminali di uscita causerà
danni interni alla cartuccia.
Progettato e realizzato
a Firenze, Italia
www.goldnote.it
service@goldnote.it
Maggiori info
sul nostro sito
25,9mm
11mm
9mm
MACHIAVELLI MkII RED
Carico suggerito
470Ω
Peso di tracciamento
consigliato
1.8 - 2.1g
5mm
Fig.1
Fig.2
CANALE DESTRO +
CANALE DESTRO -
MANUALE D'USO
12,7mm
4,2mm
9,8mm
19,1mm
x2 x2
CANALE SINISTRO +
CANALE SINISTRO -
