Elektrischer Schaltplan Steuereinheit standard 24v
Cod.4WCE4C03044A
Die Steuereinheit hat 4 Pole, 2 für den Motor und 2 für die Batterie. Die Verbindung erfolgt über zwei Stromkabel, von
denen eines zum Motor des Verdecks und das andere zum Stromversorgungskreis führt.
Beide Kabel müssen durch die Kabelverschraubung (PG16) der seitlichen Abdeckkappe (3) geführt werden.

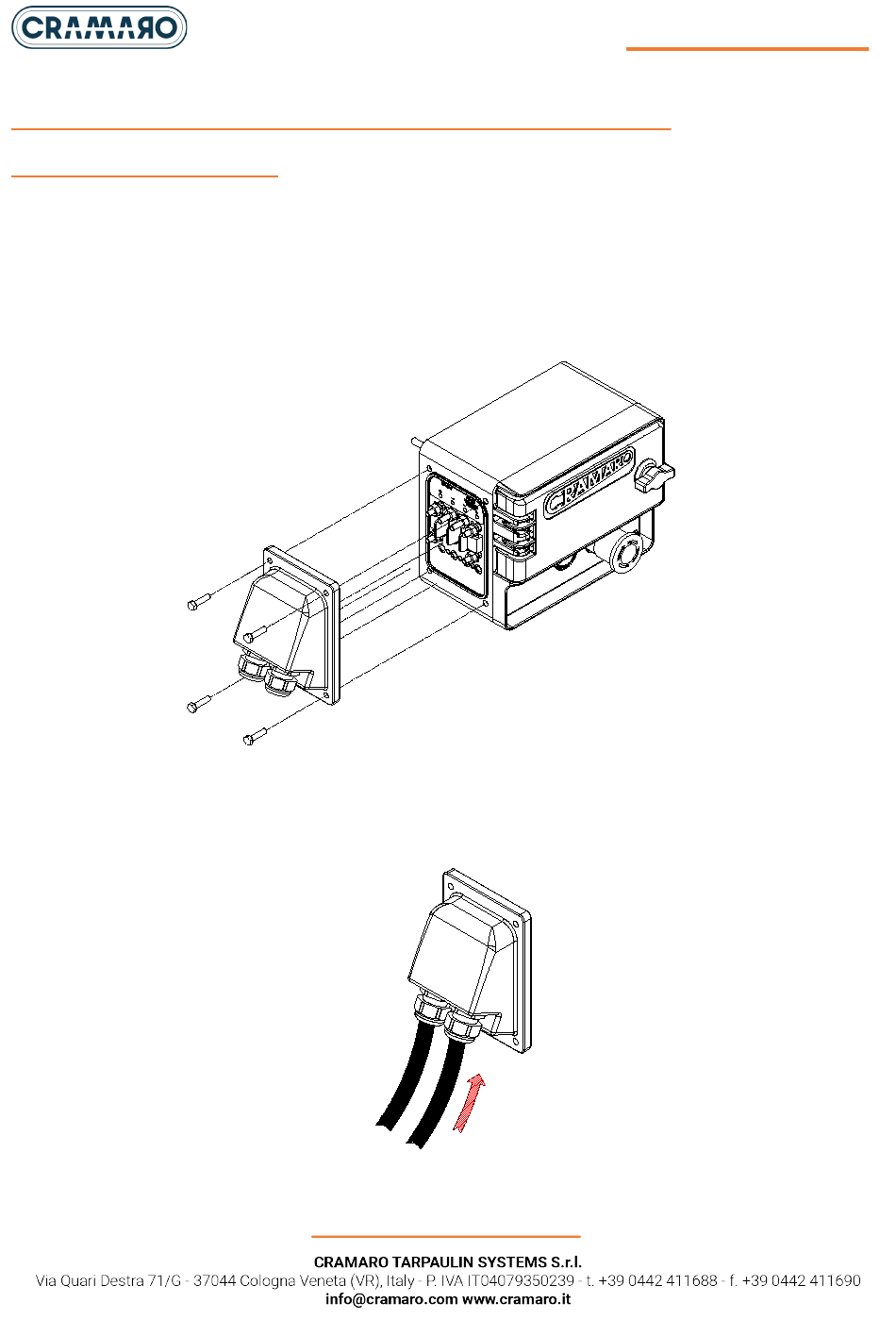

1.
Abschrauben der seitlichen Abdeckkappe (3)
Abb.10
2.
Die Kabel (nach maßgerechtem Zuschneiden) durch die Kabelverschraubung (PG16) der Abdeckkappe führen.
Ab.11
125
STEUEREINHEIT
