bintec elmeg DECT160 Erste Schritte

bintec be.IP plus
Switch
Internet
elmeg

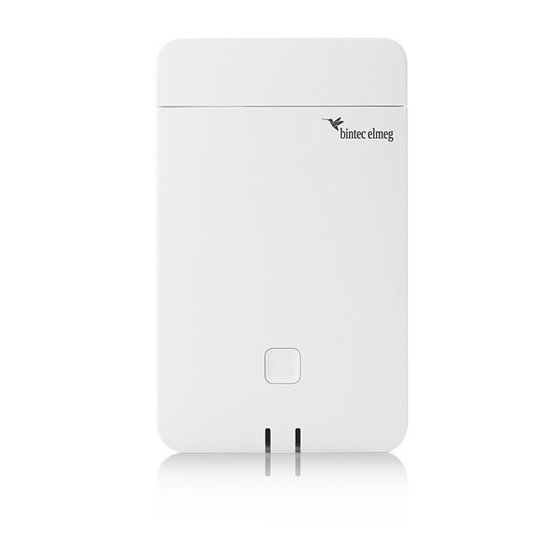

DECT 160
PC
Mobilteile
Erste Schritte
1. elmeg DECT160 kann über PoE (Power over Ethernet) von
einem Ethernet-Switch mit Strom versorgt werden. Die Strom-
Versorgung über das mitgelieferte Netzteil ist ebenfalls möglich.
Ein paralleler Betrieb über beide Stromversorgungen ist erlaubt.
2. Schließen Sie die Ladeschalen der Mobilteile an das Stromnetz an.
3. Installieren Sie das Netzwerk mit einer bintec be.IP plus und der
Basisstation elmeg DECT160.
4. Für die Konfiguration der Basisstation ist ein PC notwendig.
5. Konfigurieren Sie bis zu sechs VoIP-Verbindungen an der
Basisstation.
6. Melden Sie bis zu sechs Mobilteile an, und ordnen Sie jedem
Mobilteil eine Rufnummer zu.
Basisstation auf Werkseinstellungen zurücksetzen:
Mit der Gerätetaste auf der Vorderseite können Sie die Basisstation zurücksetzen.
1. Drücken Sie die Gerätetaste mindestens 10 Sekunden lang, bis alle LED erlöschen.
Lassen Sie die Taste los, das Gerät befindet sich im Programmiermodus.
2. Drücken Sie die Gerätetaste kurz, bis beide LED blau leuchten.
3. Drücken Sie die Gerätetaste min. 3 Sekunden, aber weniger als 10 Sekunden.
4. Das Gerät wird zurückgesetzt und neu gestartet.
Bestehende Konfigurations- und Benutzerdaten gehen dabei verloren!
Provisionierung mit Hilfe des internen DHCP-Servers der bintec be.IP plus / be.IP plus - world edition / Digitalisierungsbox Premium
1. Melden Sie sich an der Konfigurationsoberfläche Ihrer Telefonanlage an.
2. Aktivieren Sie im Menü Assistenten > Erste Schritte die Option Dieses Gerät als DHCPv4-Server verwenden und geben Sie einen
IP-Adressbereich ein. In Erweiterte Einstellungen aktivieren Sie die Option Übertrage Provisionierungsserver für elmeg IP/DECT.
Die angeschlossenen Telefone werden automatisch provisioniert.
3. Legen Sie die Benutzer im Menü Assistenten > Telefonie > Benutzer > Neu an.
Einrichtung des elmeg DECT160
Aktualisierung der Firmware
Aktualisierung über die Webpage:
1. Laden Sie die aktuelle Firmware für elmeg DECT 160 von unserer
Webpräsenz www.bintec-elmeg.com auf den
2. Speichern Sie die Firmware auf die SD-Karte.
3. Auf der Telefonanlage wird die Aktualisierung der Systemsoftware
im Menü Wartung > Aktualisierung Systemtelefone
OEM initiiert. Die Funktion Sofort aktualisieren wird durch Setzen
eines Hakens aktiviert.
Update der Telefon-Firmware:
1. Laden Sie QuickSync von unserer Webpräsenz
www.bintec-elmeg.com.
2. Wählen Sie in QuickSync Ihr Mobilteil aus und bestätigen Sie das
Firmware-Update.
3. Laden Sie mit Hilfe des QuickSync-Managers die Firmware auf
das Mobilteil.
Externer DHCP-Server
Hinweise zur Verwendung eines externen DHCP-Servers:
Ein externer DHCP-Server muss über die Option 114 die URL der
Anlage übertragen (http://<be.IP plus IP-Adresse>/eg_prov
bzw. http://<Digitalisierungsbox Premium IP-Adresse>/eg_prov).
Nach dem Start vom elmeg DECT160 erhält dieses eine IP-Adresse
vom DHCP-Server und bezieht seine Konfiguration von der Telefon-
anlage. Der Provisionierungsserver der Telefonanlage startet ohne
weitere Konfiguration selbständig.
Reset
Konfiguration
- Im Menü Benutzer geben Sie den Namen des Benutzers ein.
- Geben Sie eine zusätzliche Beschreibung des Benutzers ein.
- Wählen Sie die Berechtigungsklasse Uneingeschränkt aus.
- Geben Sie das Passwort ein, mit dem sich ein IP-Telefon des Benutzers am
System anmelden muss.
- Klicken Sie auf OK.
- Im Menü Interne Rufnummern geben Sie die Interne Rufnummer für den
Benutzer ein und die Beschreibung, die im Display des DECT-Handsets
angezeigt werden soll.
- Wählen Sie den zugeordneten Benutzer aus.
- Klicken Sie auf OK.
PC.
> elmeg
6. Im Menü Einstellungen > Provider oder PBX
Profile werden die VoIP-Provider konfiguriert.
Die Registrierung müssen Sie am Mobilteil einleiten (siehe dazu auch die Bedienungsanleitung des Mobilteils).
- Wählen Sie Menü > Einstellungen > Anmeldung > Mobilteil anmelden aus und bestätigen Sie mit OK.
- Danach sucht das Gerät eine anmeldebereite Basisstation.
- Geben Sie die vierstellige Anmelde-PIN ein (Standard-PIN 0000), die am DECT-Manager erzeugt wurde. Das Mobilteil wird angemeldet.
- Bestätigen Sie am DECT-Manager die Meldung Registrierung erfolgreich mit OK.
- Das Mobilteil erhält vom elmeg DECT160 eine interne DECT-Rufnummer.
Befindet sich das Mobilteil im Auslieferungszustand genügt es den rechten Soft-Key Registrierung zu betätigen.
Das LDAP-Telefonbuch wird, sofern an der Telefonanlage eingerichtet, mit der Provisionierung automatisch eingerichtet und steht dem
Benutzer ohne weiterer Konfiguration zur Verfügung.
Hinweis: Nur die Geräte elmeg D131, elmeg D141 oder elmeg D151R garantieren den vollen Funktionsumfang.
Andere DECT-Geräte unterstützen nur die GAP-Funktion.
Not-Reset auf Werkseinstellung
Beim Bootvorgang des Geräts:
1. Drücken Sie die Gerätetaste mindestens 10 Sekunden lang, bis
alle LEDs erlöschen. Lassen Sie die Taste los.
Das Gerät ist jetzt im Programmiermodus.
2. Drücken Sie die Gerätetaste, bis die LED grün leuchtet.
3. Drücken Sie die Gerätetaste mindestens vier Sekunden lang.
Das Gerät wird zurückgesetzt und neu gestartet.
Konfiguration (Forts.)
4. Im Menü Endgeräte klicken Sie auf das Symbol
- Geben Sie eine Beschreibung für das Endgerät ein.
- Mit Hinzufügen weisen Sie dem Telefon die Interne Rufnummer und die IPUI-Nummer (International
Portable User Identity) für das Mobilteil zu. Anhand der IPUI-Nummer können Mobilteile im DECT-
Netzwerk eindeutig Identifiziert werden. Die IPUI-Nummer befindet sich auf dem Geräte-Karton
oder auf dem Typenschild.
-
Alternativ können Sie im Mobilteil-Menü *#06# eingeben. In Zeile 1 ist die IPUI-Nummer hinterlegt.
- Bestätigen Sie erneut mit OK.
- Mit der Schaltfläche können Sie auf die Web-Oberfläche des elmeg DECT160 zugreifen und
dort ggf. weitere Anpassungen vornehmen.
5. Wählen Sie die Sprache für die Oberfläche
des Web-Konfigurators.
- Geben Sie das voreingestellte Passwort "admin" ein.
- Anschließend müssen Sie ein neues Passwort vergeben.
- Bitte wählen Sie das DECT-Frequenzband für Europa aus.
7. Im Menü Einstellungen > Mobilteile > Verwaltung können Sie die
Einstellungen für die derzeit angemeldeten Mobilteile bearbeiten,
sie abmelden oder löschen.
- Klicken Sie auf Anmeldung starten.
- Das Mobilteil mit der passenden IPUI kann nun angemeldet werden.
Reset
!
Vor dem Anschließen oder der Inbetriebnahme des Systems
lesen Sie Sie die Bedienungsanleitung!
Falls Sie zu Ihrem neuen Produkt Fragen haben, wenden Sie sich
für prompte Technische Unterstützung bitte an einen zertifizierten
Fachhändler in Ihrer Nähe. Fachhändler sind von uns geschult und
erhalten bevorzugt Support.
Weitere Informationen zu unseren Support- und Serviceangeboten
entnehmen Sie bitte unserer Webseite unter www.bintec-elmeg.com.
um DECT160 zu bearbeiten.
Info
A31008-M2714-X151-1-X143 - V. 1.1 20200916
