Anschluss Der Wassersensoren; Zwei-Elektroden-Wassersensor; Schwimmerschalter; Klimasensoranschluss - Osf Alarm-Control.plus Montage- Und Bedienungsanleitung

Kleinspannungsleitungen
Wechselstromleitungen in einem Kabelkanal verlegt werden. Die Verlegung von
Kleinspannungsleitungen in der Nähe von Drehstrom- oder Wechselstromleitungen ist
generell zu vermeiden.

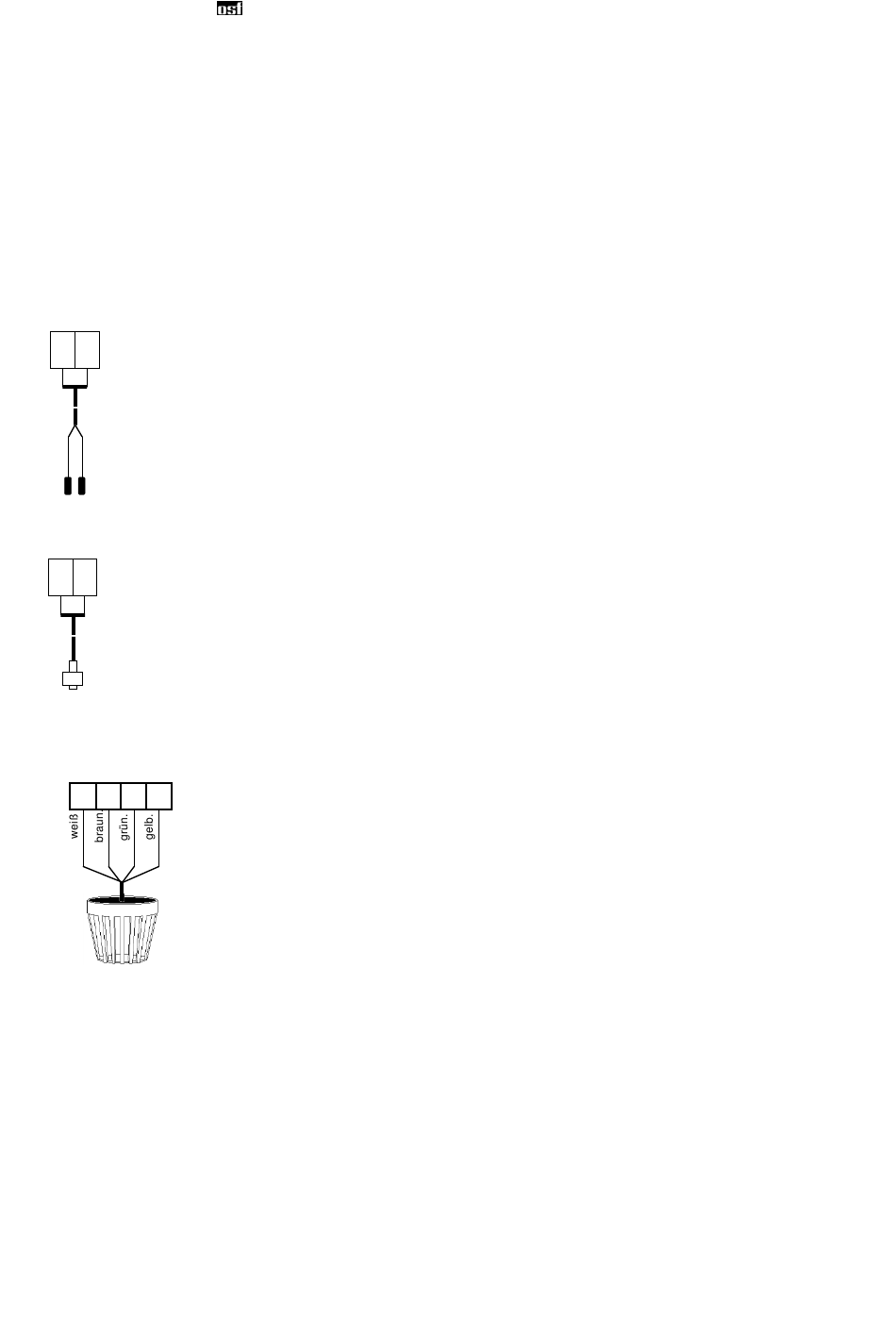

An die Klemmen 1-6 können bis zu 6 Wassersensoren angeschlossen werden. Je nach
Anforderung werden zwei Arten von Wassersensoren unterschieden. Für einen korrekten Betrieb
muss der Typ des angeschlossenen Sensors im Menü "Konfiguration" angegeben werden
(weitere Einzelheiten finden Sie im Abschnitt "Konfiguration"). Die Werkseinstellung für den
Sensortyp ist "Zwei-Elektroden-Wassersensor".
Wie der Name schon sagt, besteht ein Sensor dieses Typs aus zwei Elektroden,
1 1
zwischen denen beim Eintauchen in Wasser ein elektrischer Wechselstrom fließt.
Geeignete Elektroden sind Hängeelektroden aus Edelstahl (Art. 303.000.0011) oder ein
anderer Wassersensor mit zwei blanken Kontakten.
Das Sensorkabel (min.1.5mm²) kann bis zu 20 Meter verlängert werden. Die Polarität der
Verbindung spielt keine Rolle.
Der Zwei-Elektroden-Wassersensor ermöglicht keine Kabelbrucherkennung. Der Vorteil
dieser Sensoren ist die Möglichkeit der Parallelschaltung mehrerer Sensoren an einem Eingang.
Ein geeigneter Schwimmwassersensor mit einer Kabellänge von 5 Metern hat die
1 1
Artikelnummer 303.000.0045. Im Lieferzustand öffnet der Sensor die Kontakte, wenn der
Schwimmer steigt. Mit dieser Eigenschaft können Sie einen Kabelbruch als Leck
erkennen. Im Konfigurationsmenü muss unbedingt der Typ des angeschlossenen Sensors
angegeben werden
Das Sensorkabel kann bis zu 50 Meter verlängert werden. Die Polarität der Verbindung
spielt keine Rolle.
Digitalsensor "Klima-2" (Temperatur und Luftfeuchtigkeit)
10 11 12 13
Der Klimasensor (Art. Nr. 3110000068) wird an die Klemmen 10, 11, 12 und 13
angeschlossen. Beachten Sie beim Anschließen die angegebene
Farbkennzeichnung der Sensorkabel. Bei Bedarf kann das Kabel mit einem 4-
adrigen Kabel (Querschnitt min. 0,5 mm²) bis zu 30 m verlängert werden.
Verlegen Sie das Sensorkabel wegen möglicher Störbeeinflussungen nicht in der
Nähe von Stromkabeln. Der Sensor muss vor Spritzwasser geschützt werden.
digitales
Sensor-
system
«Klima-2»
Die Steuereinheit verfügt über einen LAN-Anschluss (Ethernet, RJ45). Die Steuerung und
Konfiguration des Geräts erfolgt ausschließlich über das LAN-Netzwerk mit der PC-45-exclusiv,
einem externen Smart-Touch-Panel oder von jedem Computer oder Smartphone über die im
Gerät integrierte Internetseite.
Für Verbindungen muss ein Standardnetzwerkkabel (Patchkabel, CAT5) verwendet werden.
Jedes Gerät in einem Netzwerkcluster (PC45-exklusiv, Alarm-control.plus usw.) muss sich im
selben lokalen Netzwerk befinden. Am einfachsten ist es, alle Geräte an einen Netzwerk-Switch
(Switch) anzuschließen. Unsere Produktpalette umfasst einen geeigneten Netzwerk-Switch
Montage- und Bedienungsanleitung Alarm-control.plus
dürfen nicht

Anschluss der Wassersensoren

Zwei-Elektroden-Wassersensor

Schwimmerschalter

Klimasensoranschluss

gemeinsam

LAN-Anschluss

Seite 4 (10)
mit Drehstrom- oder
