Rational CPC 61-202 Umbauanleitung

RTS
Thema: 1. Neuer Kerntemperaturfühler für Standgeräte
2. Neuer CDS Sensor für SelfCooking Center
Betroffene Alle Geräte der SelfCooking Center Linie SCC und CM ab 04-2004
Geräte:
1. Neuer Kerntemperaturfühler für Standgeräte
Ab 01.08 2005 werden die Standgeräte 201 und 202 mit Kerntemperaturfühlern in gerader
Ausführung ausgeliefert.
Ersatzteilnummer KT Fühler SCC neu: 40.02.100P
Ersatzteilnummer KT Fühler CM neu:
Tischgeräte (6x1/1 - 10x 2/1) behalten den bekannten abgewinkelten Kerntemperaturfühler
Grund dieser Änderung:
Die abgewinkelte Version des KT Fühlers kann bei Nichtbenutzung der vorgesehenen Füh-
ler-Halteposition am Luftleitblech bei Ein- oder Ausfahren des HGW mechanisch beschädigt
werden. Die neue Halteposition ist ein senkrecht am Luftleitblech angenietetes Rohr, in wel-
ches der Fühler frei eingeführt werden kann.
Zusätzlich wird der Spalt zwischen dem Luftleitblech und der vorderen Garraumwand bei
allen Gerätegrößen (61-202) durch einen schmalen Abweiser (Pendelschutz) an dieser
Stelle überbrückt um zu verhindern, dass der KT Fühler bei Nichtbenutzung dieses Aufnah-
merohres in den Raum hinter dem Luftleitblech geraten kann. Hiermit soll die termische
Beanspruchung des KT Fühlers bei Kontakt mit den Heizkörpern oder dem Gas- Heißluft-
wärmetauscher vermieden werden.
Bei Bestellung der gewinkelten Version:
KT Fühler für SCC 20x1/1 ET Nr. 40.00.295
KT Fühler für SCC 20x2/1 ET Nr. 40.01.942
KT Fühlerf ür CM 20x1/1 ET Nr. 40.00.298
KT Fühler für CM 20x2/1 ET Nr. 40.01.943
Abweiser
„Pendelschutz"
Techniker Info
Bitte leiten Sie diese Information umgehend an
Ihre Kundendienstmitarbeiter weiter!
SCC Linie
40.02.102P
erhalten Sie als Nachrüstsatz:
87.00.096
87.00.096
87.00.097
87.00.097
Dieser Nachrüstsatz beinhaltet den
KT Fühler in der geraden Ausführung, das
Aufnahmerohr sowie das Schutzblech
und eine Einbauanleitung mit
Bohrschablone.

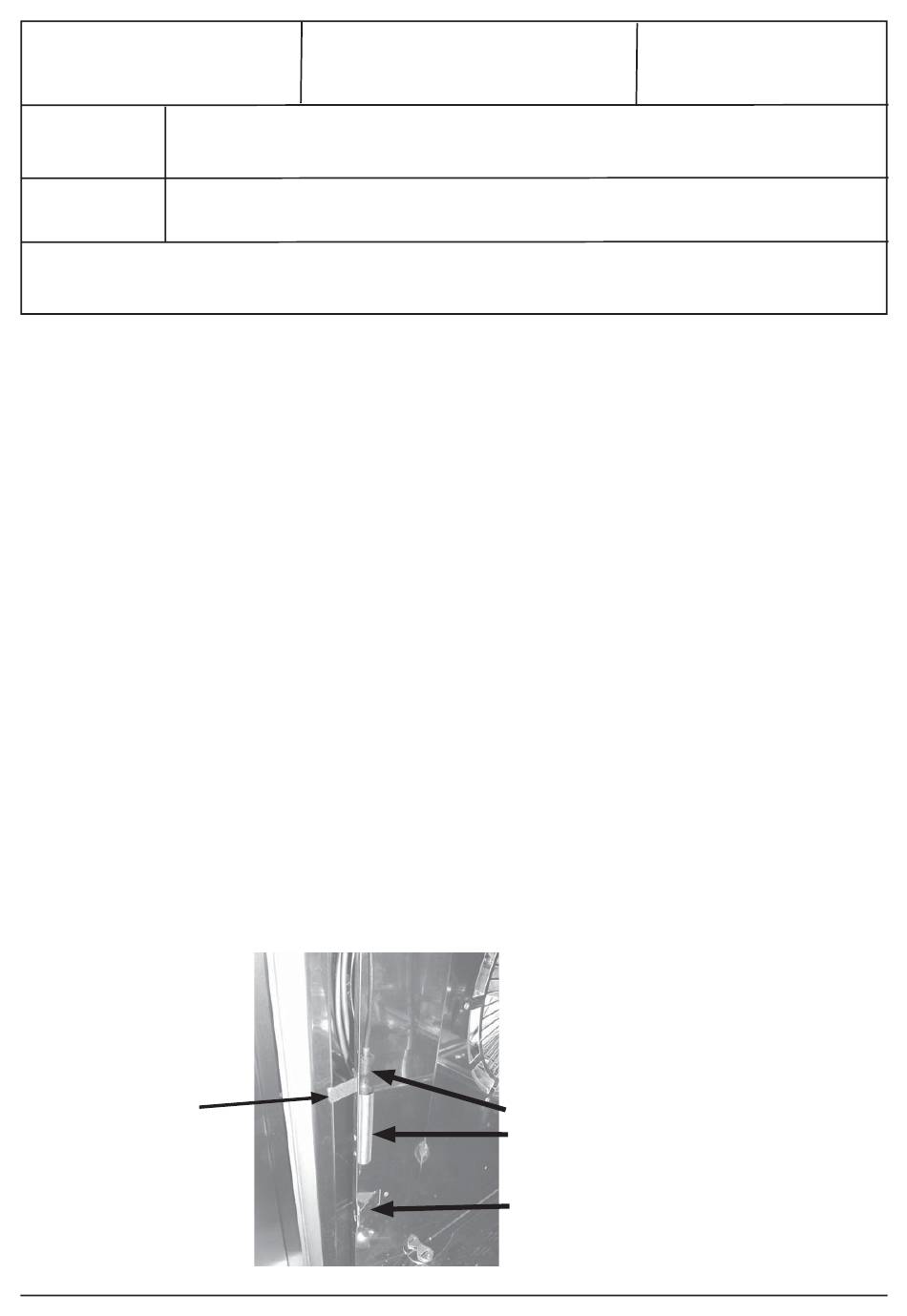

KT Fühler gerade Ausführung
Halteposition neu
Halteposition alt
1
Nummer: 10 / 2005
Datum: 01.08.2005
