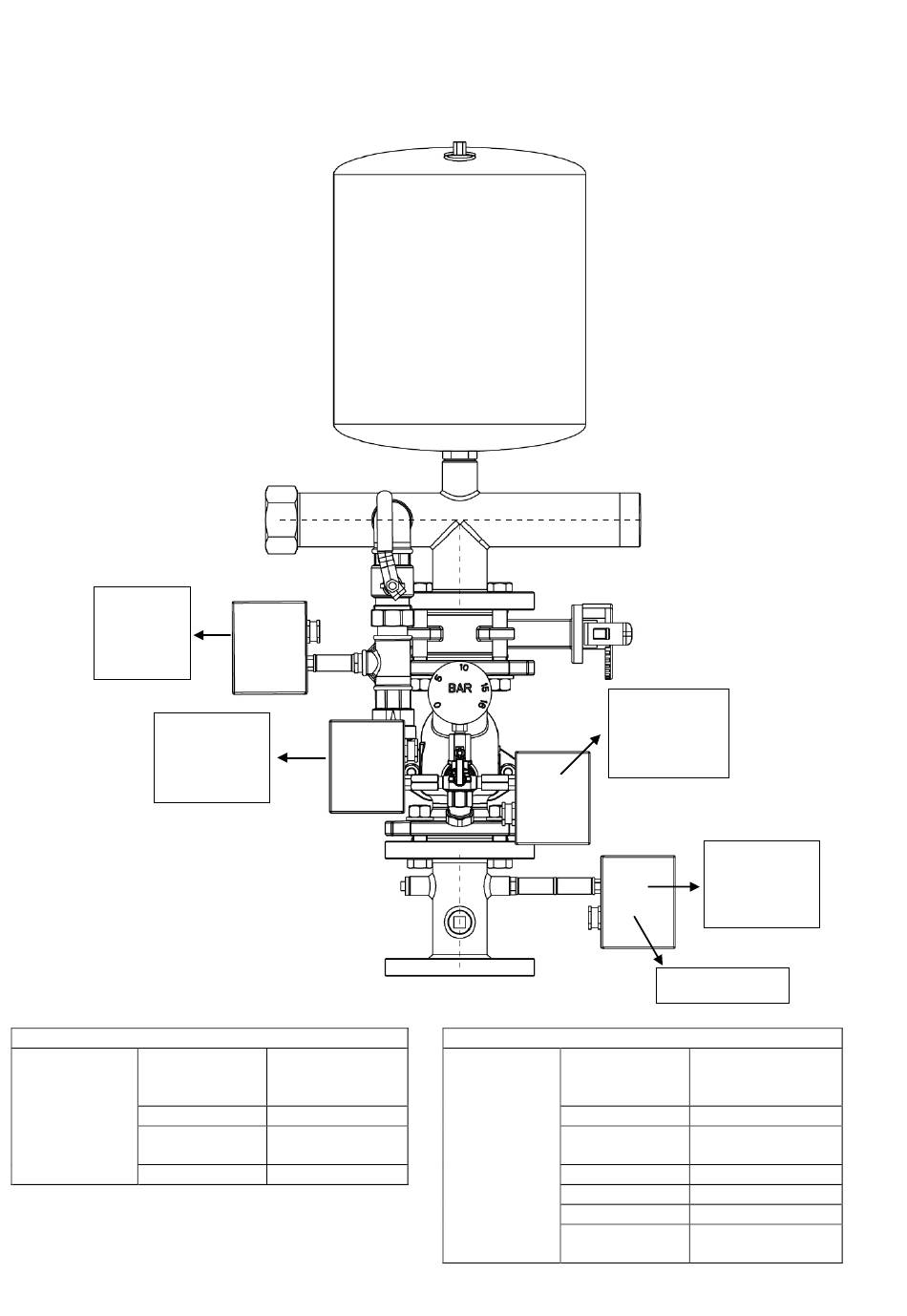

AANSLUITING DRUKSCHAKELAARS EN MOTOR POMPEN OP HET PANEEL
Klemmen
1-2
Paneel
JFF 3T
Klemmen
3a-4a
Paneel
EGES xxT/SD
AANSLUITVOLGORDE KABELS VOOR ELEKTRISCHE DOMPELPOMPEN MET
DIRECTE START DOL
KLEMMENBORD
PANEEL
EGESXX T
MOTORVERMO
GEN TOT 7,5 U1
KW
V1
W1
NEDERLANDS
BRANDBLUSGROEP VOLGENS EN 12845 – UNI 10779 NORMEN
met dompelpompen
KLEUR KABEL
ELEKTRISCHE
DOMPELPOMP
ZWART
BLAUW of GRIJS
BRUIN
STER/DRIEHOEK
KLEMMENBORD
PANEEL
EGESXX T SD
U1
MOTORVERM
V1
OGEN HOGER
DAN 7,5 KW W1
U2
V2
W2
30
Klemmen
3-4
Paneel
EGES xxT/SD
Klemmen
1-2
Paneel
EGES xxT/SD
Drukschakelaars
KLEUR KABEL
ELEKTRISCHE
DOMPELPOMP
ZWART
BLAUW of
GRIJS
BRUIN
BRUIN
ZWART
BLAUW of
GRIJS
