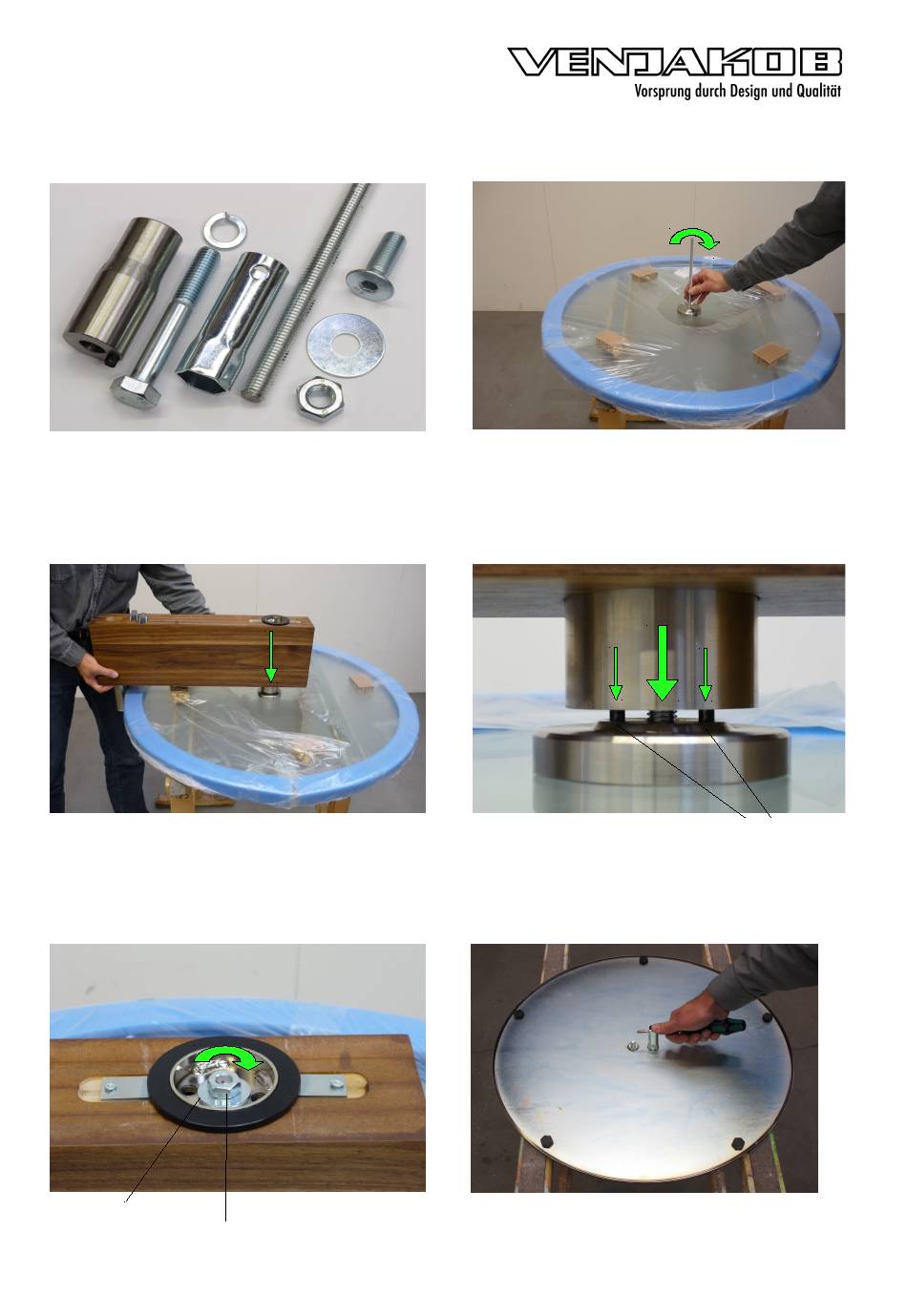

Montageanleitung Mod. 4013
1 x
Federring
1 x
Bolzen
1 x
M10
1 x
M10 x 70
1. Montagematerial
(Die beiden Schrauben M10 x 30 und die
Mutter M10 befinden sich als Transportsicher-
ung in der Bodenplatte).
3. Den Holzblock mit der Mittelsäule auf die Ge-
windestange stecken.
4. Die Unterlegscheibe auf den Gewindebolzen
stecken und die Mutter M10 mit Hilfe der mit-
gelieferten Stecknuss festziehen.
1 x
M10 x 240
2 x
M10 x 30
1 x
30 x 10,7
1 x
M10
1 / 2
5 Umdrehungen
2. Die große Glasplatte auf eine gepolsterte Unter-
lage (z.B. Montageböcke) mit dem Klebeteil
nach oben ablegen.
Das Klebeteil freilegen und die Gewindestange
(M 10) mit fünf Umdrehungen eindrehen.
3. Darauf achten, dass die beiden Passbolzen
der Mittelsäule in die Bohrung des Klebeteils
eingesteckt werden.
5. Die Bodenplatte umdrehen, die beiden Muttern
(SW 17) lösen und die Schrauben entnehmen.
