9. OUTPUT MAPPING
Im Output Mapping ordnen Sie den Kanälen im Sender, den Gyro- und
Sequenzer Funktionen einen Servosteckplatz zu.
Alle 22 Ausgänge sind frei belegbar. So kann der Ausgang A ein direkter
Kanal 5 vom Sender sein oder eine Funktion des Doorsequenzers. Des
Weiteren können Sie eine Funktion auf mehrere Ausgänge legen. So
kann man zum Beispiel zwei Höhenruderservos mit nur einem Kanal im Sender
ansteuern. Mit Hilfe des Servomatching gleicht man beide Ruder aufeinander ab.
Damit kann man im Sender Kanäle einsparen, sollten diese knapp werden.
Im Output Mapping wird auch das Failsafe-Verhalten jedes einzelnen Kanals ein-
gestellt.

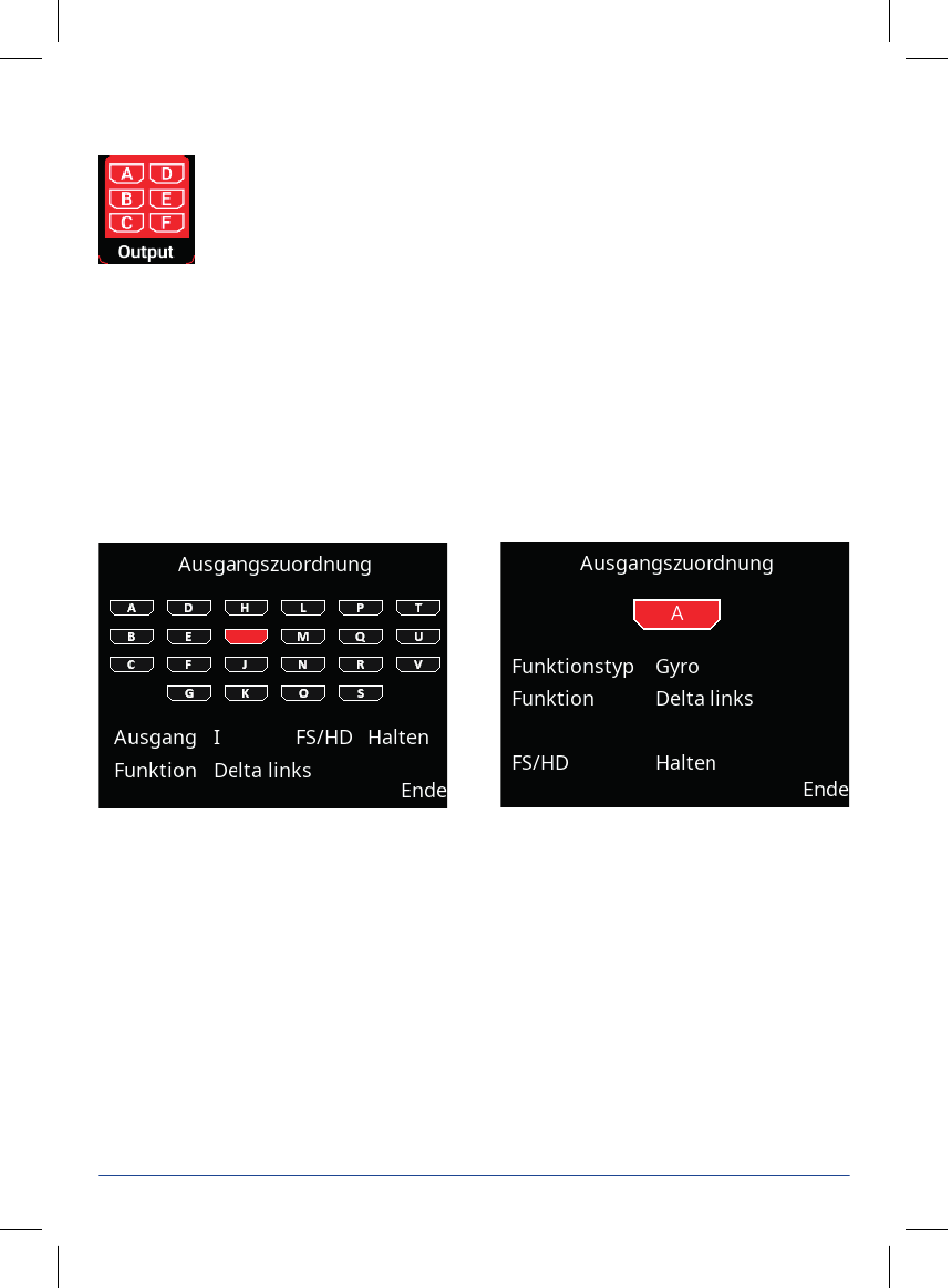

Im Output Mapping Bildschirm wählen Sie mit den Tasten I und II den Ausgang aus
den Sie zuordnen wollen:
Drücken Sie die SET-Taste um den Ausgang auszuwählen. Im nächsten Bildschirm
können Sie jetzt den Ausgang definieren:
•
Funktionstyp
Es gibt drei verschiedene Funktionstypen:
- Direkt
Mit der Zuordnung eines Direkt Kanals legen Sie einen Kanal vom Sender ohne
Veränderung (außer Servomatching) auf den gewählten Ausgang. Legen Sie also
zum Beispiel Direkt 5 auf den Ausgang V, entspricht der Ausgang V dem Kanal 5
in Ihrem Sender.
28
