Inhaltszusammenfassung für drexel und weiss SG-Box

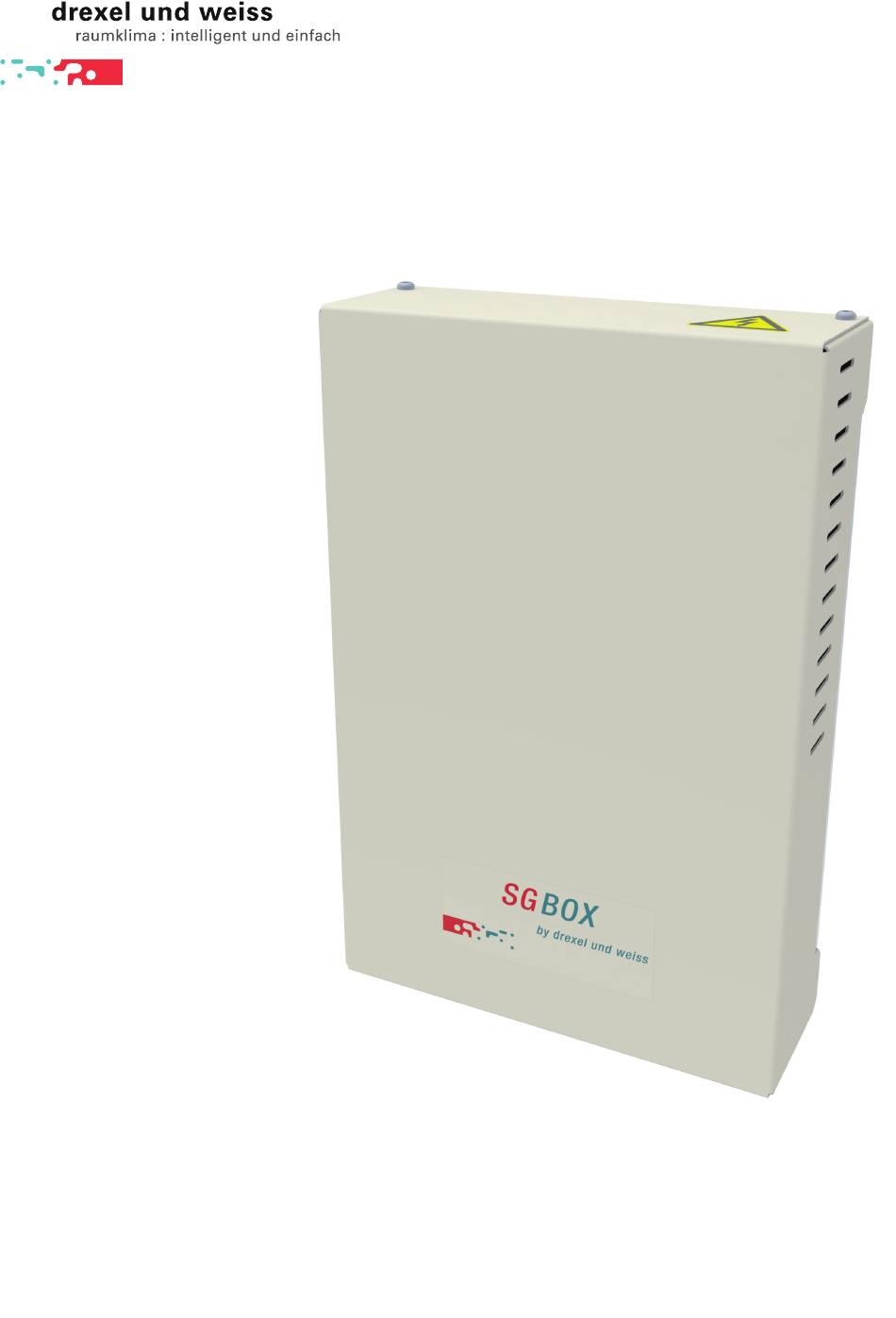

- Seite 1 SG-Box drexel und weiss...
-
Seite 3: Inhaltsverzeichnis
Inhalt Technische Daten ......................6 Maßzeichnung ......................6 Komponenten ......................7 Gehäuse öffnen ........................7 Montage ........................8 Elektrische Anschlüsse .....................9 Anschlussmöglichkeiten Klemmblock X1 ................9 Funktion ..........................10 Betriebsparameter einstellen ..................11... - Seite 4 Seite 4 SG-Box...
- Seite 5 Kundeninformation Einführung In diesem Handbuch finden Sie eine Beschreibung der „SG-Box“ , ein Produkt von drexel und weiss. Die SG-Box ermöglicht die Anbindung von aerosmart- und x²S-Geräten an das intelligente Stromnetz (Smart Grid). Ziel des Smart Grid Konzeptes ist die Optimierung und Überwachung der miteinander verbundenen Energieerzeuger und –verbraucher durch Freigeben oder Sperren...
-
Seite 6: Technische Daten
Technische Daten Netzversorgung ............230 VAC / 50 Hz Empfohlene Vorsicherung .......... 10 A Maßzeichnung Bohrungen für Wandbefestigung Haltelaschen Rückenteil Kabeldurchführung Gehäusedeckel Befestigungsschrauben für Gehäusedeckel Touch-Panel Seite 6 SG-Box... -
Seite 7: Komponenten
Komponenten Die SG-Box besteht aus folgenden Komponenten: Steuerungsplatine Klemmblock Laschen für elektrische Anschlüsse Gehäusedeckel Rückenteil Der Gehäusedeckel ist pulverbeschichtet (Farbe: RAL 9006 - Weißaluminium). Der Rückenteil ist aus 1 mm Stahlblech gefertigt. Im Rückenteil sind eine Steuerungsplatine und ein Klemmblock befestigt. -
Seite 8: Montage
Der Montageort muss frostfrei sein. Die zulässige Umgebungstemperatur beträgt +5 bis +40°C. Die zulässige Raumfeuchte beträgt maximal 70%. An den 4 Ecken befinden sich Bohrungen Ø 6,5 mm für die Wandbefestigung. Die Zuleitungen können Unterputz oder Aufputz in das Gehäuse geführt werden. Seite 8 SG-Box... -
Seite 9: Elektrische Anschlüsse
Die Anschlusskabel müssen über die dafür vorgesehene Öffnung (Maßzeichnung Position D) zum Klemmblock geführt werden. Nach dem Anschließen der Kabel sind diese mit Kabelbindern an die dafür vorgesehenen Laschen zu befestigen. Anschlussmöglichkeiten Klemmblock X1 1 - 8 1 2 3 4 WP BU 1 SmartMeter Energiemanagement T10A Seite 9 SG-Box... -
Seite 10: Funktion
Solltemperaturen Betriebsparameter einstellen Über den Wärmepumpen-Betriebsparameter „Modus Smart Grid“ (Basisplatine WP - ID140) können die Funktionen der SG-Box konfiguriert werden. Je nach Konfiguration hat dies Auswir- kungen auf die Raumtemperatur bzw. Warmwasserbereitung. Folgende Einstellungen sind möglich: kein......die Smart Grid Funktionen sind deaktiviert. Es bestehen weder Auswirkungen auf die Raum-Solltemperatur noch auf die Warmwasserbereitung. - Seite 11 Seite 11 SG-Box...
- Seite 12 Impressum Herausgeber: drexel und weiss energieeffiziente haustechniksysteme gmbh © 2021 alle Rechte vorbehalten Achstrasse 42, 6922 Wolfurt T +43 55 74 47895-0 F +43 55 74 478 95-4 office@drexel-weiss.at www.drexel-weiss.at ATU 35542007;FN 192604t; Firmenbuchgericht Feldkirch Dokumentnummer: 900.6675_02_SG-Box_DE...
