WARTUNG
8. Den Luftfilter wieder in das Luftfiltergehäuse einsetzen und
den Luftfiltergehäusedeckel wieder anbringen, wobei die
u
Gummibuchse
nach außen zeigt.
9. Die Deckelklammern anbringen.
10. Den Deckel schließen und die Zapfenbefestiger wieder
einsetzen.
11. Den Sitz wieder sicher einbauen. Siehe ab Seite 31 den
Abschnitt „Das ATV kennen lernen", wo weitere Anleitungen
bezüglich des Sitzeinbaus aufgeführt sind.
Vor Schließen der Scharniere sicherstellen, dass der O-Ring
korrekt im Rand des Luftansaugkastens eingesetzt ist, um
Eindringen von Schmutz zu verhindern.
LENKEREINSTELLUNG
Eine falsche Einstellung des Lenkers oder ein falsches
Drehmoment der Einstellblock-Arretierschrauben kann die
Beweglichkeit des Lenkers einschränken oder dazu führen,
dass sich die Lenkerholme lockern. Die mögliche Folge sind ein
Kontrollverlust und schwere oder tödliche Verletzungen.
Befolgen Sie die Einstellverfahren genau oder wenden Sie sich
an Ihren POLARIS-Händler oder an einen anderen
qualifizierten Wartungsbetrieb.
Der Lenker lässt sich nach Wunsch des Fahrers einstellen.
86
WICHTIG
WARNUNG

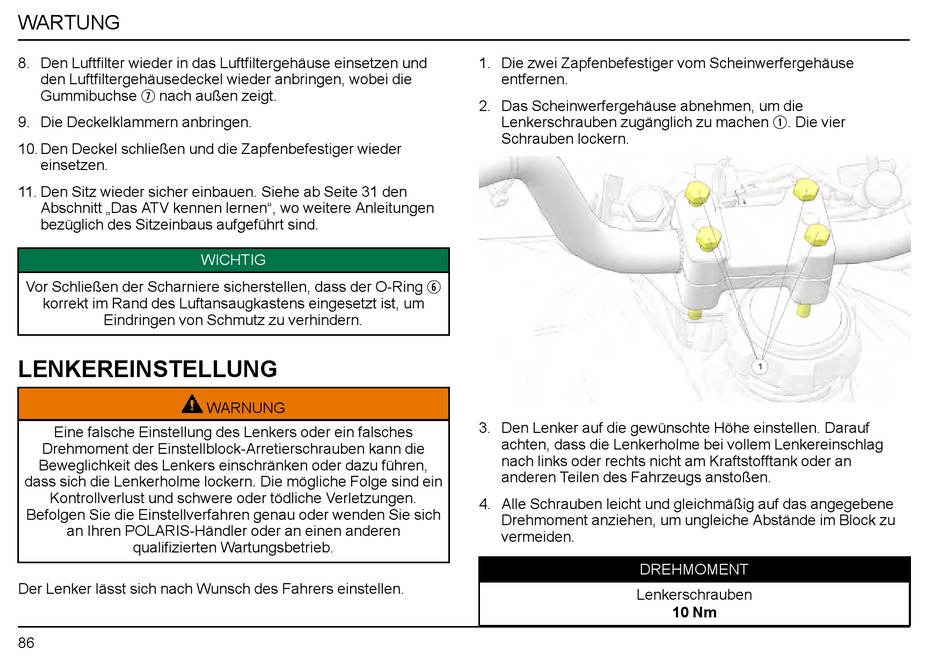

1. Die zwei Zapfenbefestiger vom Scheinwerfergehäuse
entfernen.
2. Das Scheinwerfergehäuse abnehmen, um die
Lenkerschrauben zugänglich zu machen
Schrauben lockern.
y
3. Den Lenker auf die gewünschte Höhe einstellen. Darauf
achten, dass die Lenkerholme bei vollem Lenkereinschlag
nach links oder rechts nicht am Kraftstofftank oder an
anderen Teilen des Fahrzeugs anstoßen.
4. Alle Schrauben leicht und gleichmäßig auf das angegebene
Drehmoment anziehen, um ungleiche Abstände im Block zu
vermeiden.
q
. Die vier
DREHMOMENT
Lenkerschrauben
10 Nm
