Work Pro W lightShark Serie Bedienungsanleitung Seite 58

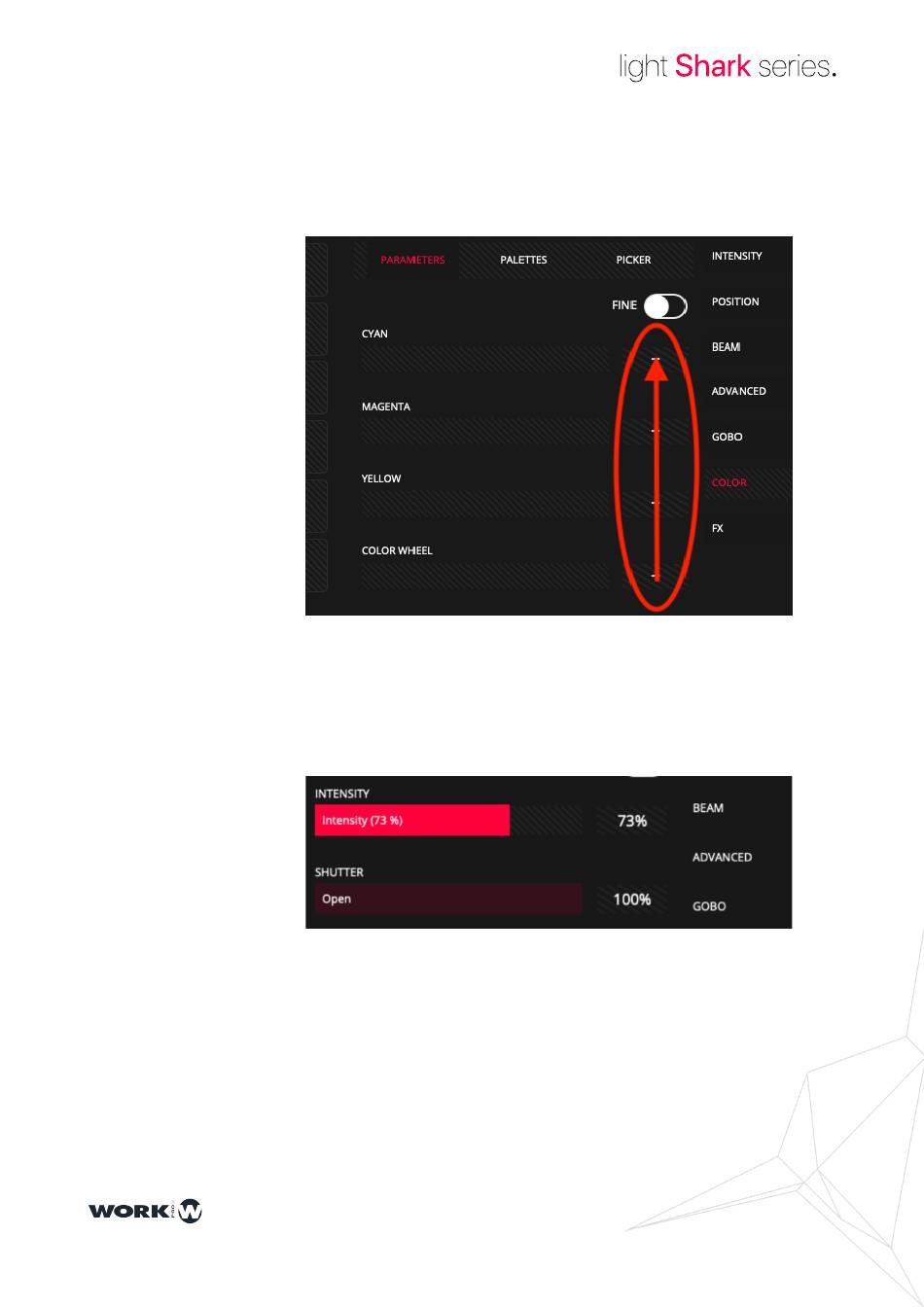

In der Parameteransicht finden Sie alle Parameter (Werte) des ausgewählten Geräts und
dessen Attribute. Standardmäßig werden die Parameter immer in 4er-Blöcken angezeigt.
Wenn das ausgewählte Gerät beispielsweise 7 Kanäle vom Typ "COLOR" hat, können
Sie durch vertikales Scrollen mit dem Finger (oder der Maus) auf die nächsten 3
zugreifen. Oder indem Sie erneut auf die gegebene Attributs Taste am LS-1 klicken.
Auf dem LS-1 können Sie aktuelle Werte von Attributen direkt über die 4 Encoder
einstellen und verändern (der oberste Parameter wird vom ersten Encoder von links aus
gesteuert und so weiter).
Je nach Wertetyp wird der grafischePegel in einer anderen Farbe dargestellt.
Die im Programmier enthaltenen Werte werden hellrot dargestellt, die übrigen Werte, die
nicht im Programmierer hinzugefügt wurden, werden dunkelrot dargestellt.
Die in diesem Bereich angezeigten Informationen werden auch auf dem im LS-1
intégrierten LCD-Bildschirm angezeigt,. Sie können mit den Attributs-Tasten der Konsole
zwischen den Parametern und Attributen wechseln und über die Benutzeroberfläche
scrollen.
Jeder Attributstyp hat seine entsprechenden Paletten. In einigen Feldern werden die
durch das Geräteprofil vordefinierten Paletten angezeigt. In den übrigen Feldern können
Sie Ihre eigenen Paletten ablegen.
