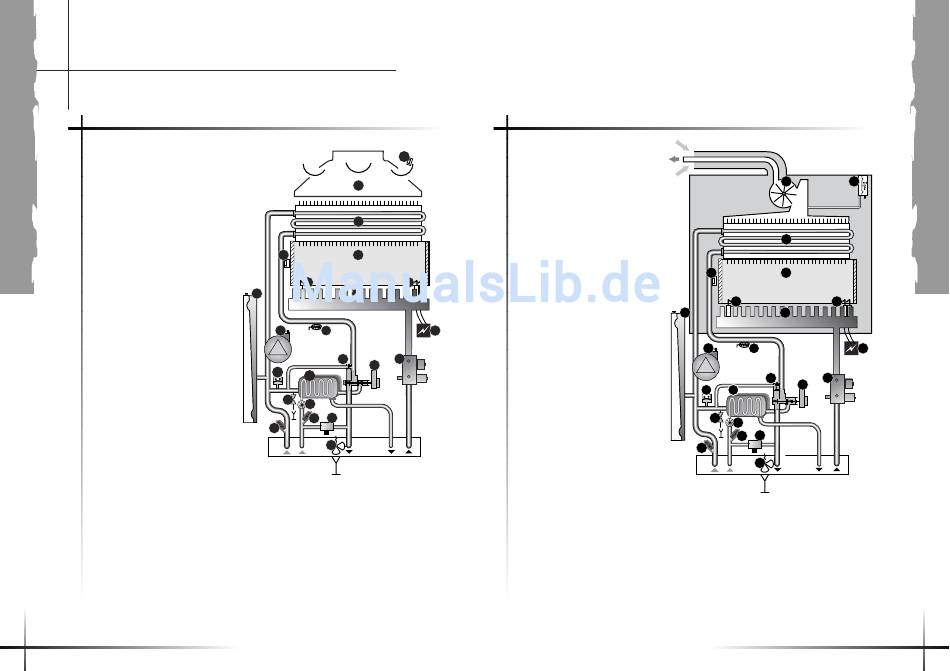

Hydraulischer
Kreislauf
Themaclassic C
1 - Abgasaustrittswächter
2 - Strömungssicherung
3 - Wärmetauscher
4 - Sicherheitstemperaturbegrenzer
5 - Brennkammer
6 - Druckausdehnungsgefäß
7 - Flammenüberwachungselektrode
8 - Brenner
9 - Zündelektrode
10 - Umlaufpumpe
11 - Temperaturbegrenzer Heizung
12 - Zündtransformator
13 - Beipass
14 - Gasmechanismus
15 - Wassermangelsicherung
16 - Wärmetauscher Brauchwasser
17 - Dreiwegeventil
18 - Durchflussfühler
19 - Filter am Kaltwassereinlauf
20 - Einfüllgruppe
21 - Sicherheitsventil Heizung
22 - Ablaufhahn
23 - Filter im Heizkreislauf
A - Rücklauf
B - Kaltwasseranschluß
C - Vorlaufanschluß
D - Warmwasseranschluß
E - Gasanschluß
16
1
2
3
4
5
7
9
6
8
10
11
12
14
13
17
15
16
22
18
19
20
23
21
A
B
C
D E
Themaclassic F
1 - Abgasventilator
Frischlufteinlass
2 - Strömungssicherung
Abgase
3 - Wärmetauscher
4 - Sicherheitstemperaturbegrenzer
5 - Brennkammer
6 - Druckausdehnungsgefäß
7 - Flammenüberwachungselektrode
8 - Brenner
9 - Zündelektrode
10 - Umlaufpumpe
11 - Temperaturbegrenzer Heizung
12 - Zündtransformator
13 - Beipass
14 - Gasmechanismus
15 - Wassermangelsicherung
16 - Wärmetauscher Brauchwasser
6
17 - Dreiwegeventil
18 - Durchflussfühler
19 - Filter am Kaltwassereinlauf
20 - Einfüllgruppe
21 - Sicherheitsventil Heizung
22 - Ablaufhahn
23 - Filter im Heizkreislauf
A - Rücklauf
B - Kaltwasseranschluß
C - Vorlaufanschluß
D - Warmwasseranschluß
E - Gasanschluß
1
2
3
4
5
7
9
8
10
11
12
14
13
17
15
16
22
18
19
20
23
21
A
B
C
D E
