20 N I E D E R S PA N N U N G S M O T O R E N F Ü R E X P L O S I O N S FÄ H I G E AT M O S P H Ä R E N
—
8. Motorbelastbarkeit
bei Umrichterbetrieb
—

8.1. Umrichter der Baureihe ACS800/880

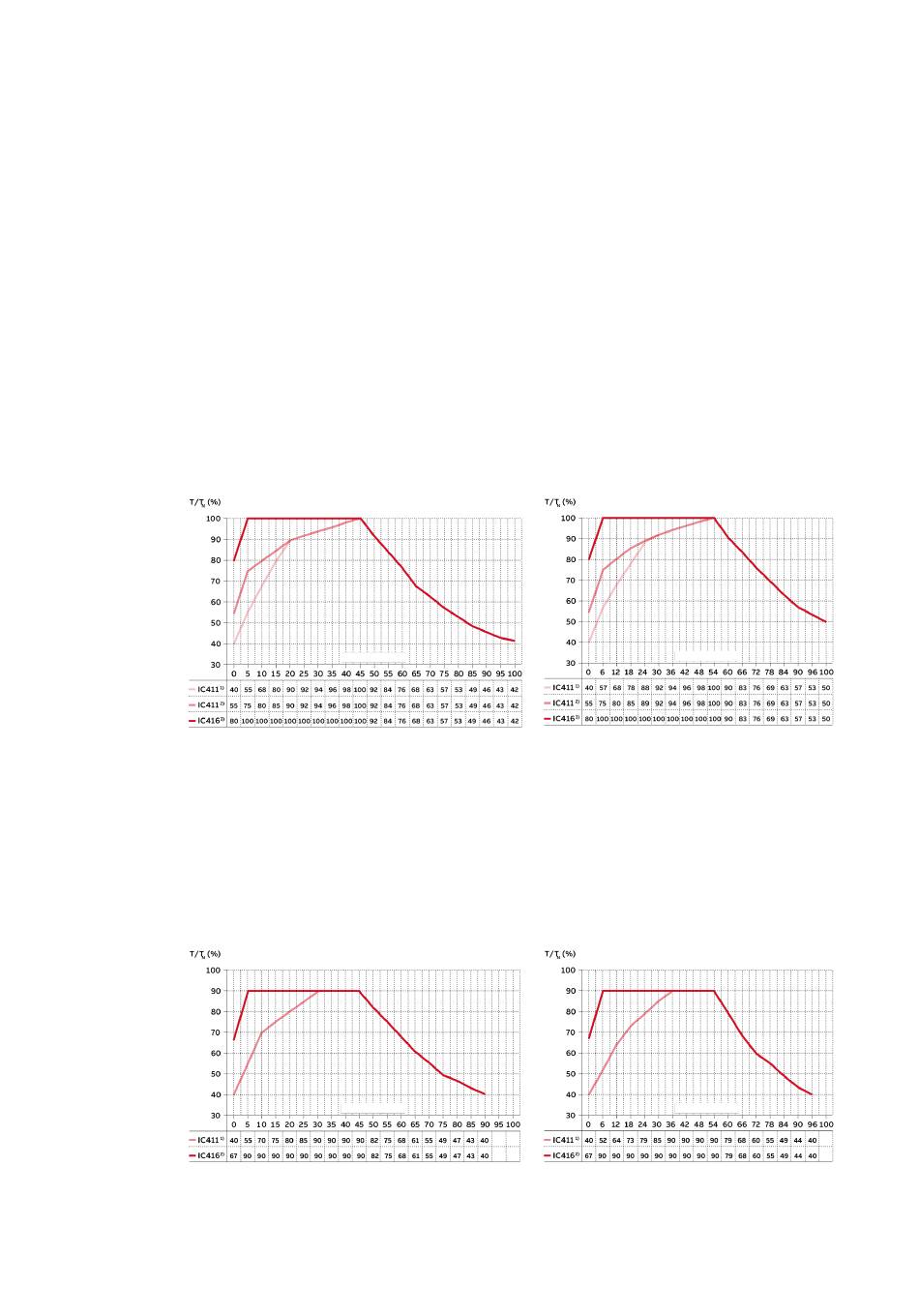

Belastbarkeit mit ABB ACS 800/880-Frequenzumrichtern,
Motoren mit druckfester Kapselung Ex d/ Ex db / Ex de /
Ex db eb T4, Baugröße 80-400 und Motoren mit Staubex-
plosionsschutz Ex t T150°C, Baugröße 71–400/50 Hz
1) Eigenbelüftet, IEC Baugröße 71–132
2) Eigenbelüftet, IEC Baugröße 160–400
3) Separate Motorkühlung (zwangsbelüftet) in den
Baugrößen 160–400
Abb. 1. Motoren mit druckfester Kapselung Ex d/ Ex db / Ex de / Ex db eb T4, Grauguss-Staubexplosionsschutzmotoren Ex t T150 °C;
Belastbarkeit mit ABB ACS 800/880-Frequenzumrichtern,
DTC-Steuerung, Motoren mit erhöhter Sicherheit Ex ec T3,
Baugröße 71–450 und Motoren mit Staubexplosions-
schutz Ex t T125°C, Baugröße 71–450/50 Hz
1) Eigenbelüftet, IEC Baugröße 71–450
2) Separate Motorkühlung (zwangsbelüftet)
Abb. 2. Motoren mit erhöhter Sicherheit Ex ec, Aluminium- und Grauguss-Staubexplosionsschutzmotoren Ex t T125 °C;
Frequenz (Hz)
Nennfrequenz des Motors 50/60 Hz
Frequenz (Hz)
Nennfrequenz des Motors 50/60 Hz
Belastbarkeit mit ABB ACS 800/880-Frequenzumrichtern,
Motoren mit druckfester Kapselung Ex d/ Ex db / Ex de /
Ex db eb T4, Baugröße 80-400 und Motoren mit Staubex-
plosionsschutz Ex t T150°C, Baugröße 71–400/60 Hz
Frequenz (Hz)
1) Eigenbelüftet, IEC Baugröße 71–132
2) Eigenbelüftet, IEC Baugröße 160–400
3) Separate Motorkühlung (zwangsbelüftet) in den
Baugrößen 160–400
Belastbarkeit mit ABB ACS 800/880-Frequenzumrichtern,
DTC-Steuerung, Motoren mit erhöhter Sicherheit Ex ec T3,
Baugröße 71–450 und Motoren mit Staubexplosions-
schutz Ex t T125°C, Baugröße 71–450/60 Hz
Frequenz (Hz)
1) Eigenbelüftet, IEC Baugröße 71–450
2) Separate Motorkühlung (zwangsbelüftet)
