Dynapac CS142 Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Dynapac Anleitungen
  4. Baumaschinen und Baugeräten
  5. CS142
  6. Bedienungshandbuch

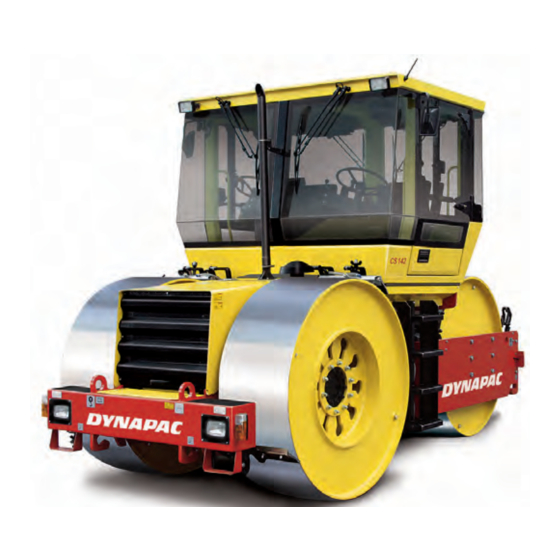

Dynapac CS142 Bedienungshandbuch

Statische 3-bandagenwalze
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungshandbuch
Bedienungshandbuch
ICS142-4DE5.pdf
ICS142-4DE5.pdf
Fahrbetrieb & Wartung
Fahrbetrieb & Wartung
Statische 3-Bandagenwalze
Statische 3-Bandagenwalze
Cummins QSB 3.3
Cummins QSB 3.3
10000503x0A000001 -
10000503x0A000001 -
Übersetzung der Originalanweisungen.
Übersetzung der Originalanweisungen.
Recht auf Änderung vorbehalten.
Recht auf Änderung vorbehalten.
Gedruckt in Schweden
Gedruckt in Schweden
CS142
CS142
Motor
Motor
Seriennummer
Seriennummer
*21120319* -
*21120319* -
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac CS142

Inhaltszusammenfassung für Dynapac CS142

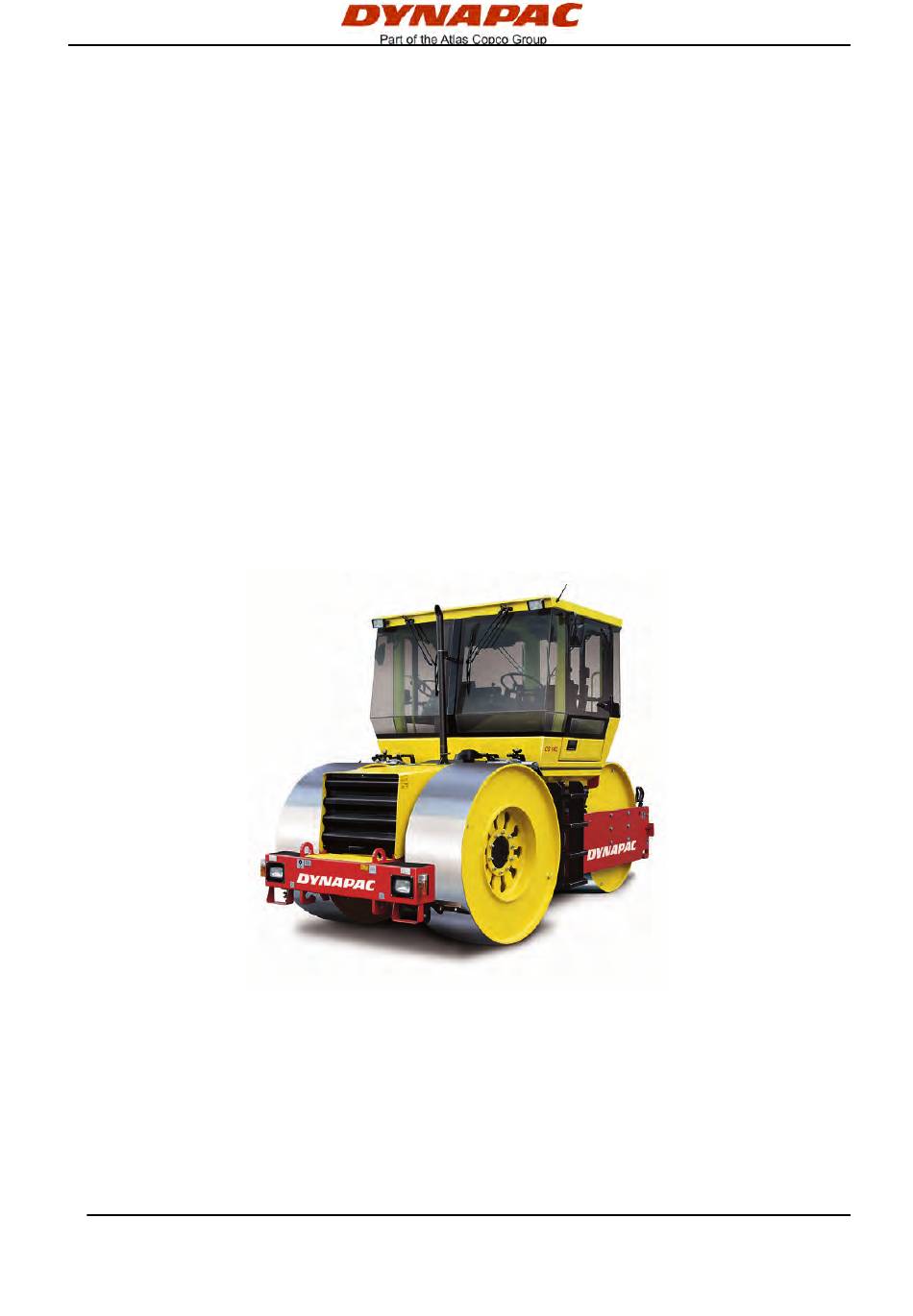

  • Seite 1 Bedienungshandbuch Bedienungshandbuch ICS142-4DE5.pdf ICS142-4DE5.pdf Fahrbetrieb & Wartung Fahrbetrieb & Wartung Statische 3-Bandagenwalze Statische 3-Bandagenwalze CS142 CS142 Motor Motor Cummins QSB 3.3 Cummins QSB 3.3 Seriennummer Seriennummer *21120319* - *21120319* - 10000503x0A000001 - 10000503x0A000001 - Übersetzung der Originalanweisungen. Übersetzung der Originalanweisungen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Hänge......................7 Kantenfahren....................8 Spezielle Anweisungen......................9 Standardöle und andere empfohlene Öle und Flüssigkeiten ...... 9 Höhere Umgebungstemperaturen über +40 °C (104 °F) ......
  • Seite 4 Allgemeines....................17 Anzugsmoment ..................19 ROPS - Schrauben ................... 20 Hydrauliksystem..................20 Maschinenbeschreibung ......................21 Kennzeichnung......................21 Produktidentifikationsnummer am Rahmen ..........21 Maschinenschild..................21 Motorschilder..................... 22 Erklärung der 17-stelligen PIN-Seriennummer ......... 22 Maschinenbeschreibung - Schilder..................23 Platzierung - Schilder ................24 Sicherheitsaufkleber..................
  • Seite 5 Fahrersitz - Einstellen ................39 Feststellbremse - Kontrolle ............... 40 Fahrersitz ....................40 Sicht ......................41 Instrumente und Leuchten - Kontrolle ............41 Verriegelung (Zubehör) ................42 Anlassen........................42 Anlassen des Motors................. 42 Fahren ........................44 Bedienen der Walze.................. 44 Berieselungssystem/Wassertanks ............
  • Seite 6 Anheben ........................55 Verriegelung des Knickgelenks..............55 Anheben der Walze................... 55 Entriegelung des Knickgelenks ..............56 Transport ......................... 56 Walze zum Transport vorbereitet .............. 56 Abschleppen/Bergung ..................... 57 Kurze Abschleppstrecke mit laufendem Motor.......... 57 Abschleppen/Bergung................57 Fahranweisung - Zusammenfassung..................59 Vorbeugende Wartung......................
  • Seite 7 Kraftstofftank - Einfüllung ................71 Wassertanks - Einfüllung ................72 Berieselungssystem - Kontrolle / Reinigung ..........72 Berieselungssystem/Bandage Reinigung ....................73 Bremsen - Kontrolle .................. 74 Abstreifer - Kontrolle/Reinigung ..............74 Wartung - 50 Std........................75 Motorhaubenstütze ................... 75 Luftfiltereinheit Kontrolle –...
  • Seite 8 Motorhaubenstütze ................... 89 Hydraulikölfilter - Wechsel................. 90 Frischluftfilter - Wechsel................91 Kraftstofftank - Entwässerung ..............91 Hydrauliköltank - Entleerung ..............92 Wartung - 2000 Std........................ 93 Motorhaubenstütze ................... 93 Hydrauliköltank - Ölwechsel..............94 Kraftstofftank - Reinigung................94 Wassertank - Reinigung................95 Lenkgelenk - Kontrolle ................

  • Seite 9: Einführung

    Die Maschine verfügt über eine Knicklenkung sowie Antrieb und Bremsen an allen Bandagen. Einsatzmöglichkeiten Die Walze CS142 wird vorwiegend für die Verdichtung von Asphaltschichten mit einer Schichtdicke von bis zu 50 mm (2 in.) eingesetzt. Sie ist ideal geeignet für Bereiche, in denen der Boden keinen Erschütterungen ausgesetzt werden sollte, beispielsweise in der Nähe...

  • Seite 10: Allgemeines

    Einführung Die in diesem Handbuch enthaltenen Die in diesem Handbuch enthaltenen Sicherheitsanweisungen sollten vom Bediener Sicherheitsanweisungen sollten vom Bediener sorgfältig durchgelesen werden. Immer die sorgfältig durchgelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch muss immer leicht zugänglich sein. Handbuch muss immer leicht zugänglich sein.

  • Seite 11: Ce-Kennzeichnung Und Konformitätserklärung

    Einführung Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. CE-Kennzeichnung und Konformitätserklärung (Gilt für in der EU/EWG vermarktete Maschinen) Diese Maschine verfügt über eine CE-Kennzeichnung. Diese Kennzeichnung bestätigt, dass die Maschine die grundlegenden Gesundheits- und Sicherheitsanforderungen gemäß...
  • Seite 12 Einführung ICS142-4DE5.pdf 2012-06-18...

  • Seite 13: Sicherheit - Allgemeine Anweisungen

    Sicherheit - Allgemeine Anweisungen Sicherheit - Allgemeine Anweisungen (Lesen Sie hierzu auch das Sicherheitshandbuch.) Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut sein, bevor die Walze gestartet wird. sein, bevor die Walze gestartet wird.
  • Seite 14 17. Es dürfen an der Walze keine Änderungen vorgenommen werden, die die Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, schriftlichen Genehmigung von Dynapac. schriftlichen Genehmigung von Dynapac. 18. Die Walze nicht in Betrieb nehmen, bevor die normale Betriebstemperatur 18.

  • Seite 15: Sicherheit Im Fahrbetrieb

    Sicherheit im Fahrbetrieb Sicherheit im Fahrbetrieb Es dürfen keine Personen den Gefahrenbereich Es dürfen keine Personen den Gefahrenbereich betreten oder sich in diesem aufhalten, d.h. betreten oder sich in diesem aufhalten, d.h. dass es muss ein Abstand von mindestens dass es muss ein Abstand von mindestens 7 Metern (23 Fuß) in alle Richtungen zu 7 Metern (23 Fuß) in alle Richtungen zu Maschinen eingehalten werden, die in Betrieb...

  • Seite 16: Kantenfahren

    Sicherheit im Fahrbetrieb Kantenfahren Beim Fahren an Kanten müssen sich mindestens 2/3 der Bandagenbreite auf einem Untergrund mit voller Tragfähigkeit befinden. Daran denken, dass der Schwerpunkt der Daran denken, dass der Schwerpunkt der Maschine beim Lenkeinschlag nach außen Maschine beim Lenkeinschlag nach außen versetzt wird.

  • Seite 17: Spezielle Anweisungen

    Spezielle Anweisungen Spezielle Anweisungen Standardöle und andere empfohlene Öle und Flüssigkeiten Vor der Auslieferung werden alle Systeme und Komponenten werkseitig mit den in der Schmiermittelspezifikation genannten Ölen und Flüssigkeiten gefüllt. Diese eignen sich für Umgebungstemperaturbereiche von -15 °C bis +40 °C (5 °F - 105°F).

  • Seite 18: Brandbekämpfung

    Spezielle Anweisungen Niemals den Wasserstrahl direkt auf den Niemals den Wasserstrahl direkt auf den Tankdeckel halten. Dies ist besonders bei der Tankdeckel halten. Dies ist besonders bei der Hochdruckreinigung zu beachten. Hochdruckreinigung zu beachten. Brandbekämpfung Wenn die Maschine Feuer fängt, einen ABC-Pulverfeuerlöscher verwenden.

  • Seite 19: Anlassen Mittels Starthilfekabel

    Spezielle Anweisungen Anlassen mittels Starthilfekabel Auf keinen Fall das Minuskabel an den Auf keinen Fall das Minuskabel an den Minuspol der verbrauchten Batterie Minuspol der verbrauchten Batterie anklemmen. Durch einen Funkenflug könnte anklemmen. Durch einen Funkenflug könnte das sich rund um die Batterie gebildete das sich rund um die Batterie gebildete Oxyhydrogen entzünden.
  • Seite 20 Spezielle Anweisungen ICS142-4DE5.pdf 2012-06-18...

  • Seite 21: Technische Daten

    Technische Daten Technische Daten Vibrationen - Fahrersitz (ISO 2631) Die Vibrationspegel wurden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EC Die Vibrationspegel wurden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EC beschriebenen Betriebszyklus für Maschinen gemessen, die für den EU-Markt bestimmt beschriebenen Betriebszyklus für Maschinen gemessen, die für den EU-Markt bestimmt sind, und zwar mit dem Fahrersitz in Beförderungsposition.
  • Seite 22 Technische Daten ICS142-4DE5.pdf 2012-06-18...

  • Seite 23: Technische Daten - Abmessungen

    Technische Daten - Abmessungen Technische Daten - Abmessungen Abmessungen, Seitenansicht Abmessungen Abmessungen Zoll Zoll 2900 2900 114.2 114.2 1500 1500 2990 2990 117.7 117.7 2500 2500 98,4 98,4 12,6 12,6 4780 4780 188.2 188.2 2012-06-18 ICS142-4DE5.pdf...

  • Seite 24: Abmessungen, Draufsicht

    Technische Daten - Abmessungen Abmessungen, Draufsicht Abmessungen Abmessungen Zoll Zoll 2100 2100 82.7 82.7 1515 1515 59,7 59,7 1060 1060 41,7 41,7 22,4 22,4 ICS142-4DE5.pdf 2012-06-18...

  • Seite 25: Gewichte Und Flüssigkeitsmengen

    Technische Daten - Abmessungen Gewichte und Flüssigkeitsmengen Gewichte Gewichte Betriebsgewicht, mit Betriebsgewicht, mit 13000 kg 13000 kg 28.665 lbs 28.665 lbs ROPS/Kabine und Ballast ROPS/Kabine und Ballast (EN500) (EN500) Gewicht des Gewicht des 6800 kg 6800 kg 14.994 lbs 14.994 lbs Bandagenmoduls (mit Bandagenmoduls (mit Ballast), vorne...
  • Seite 26 Technische Daten - Abmessungen Dieselmotor Dieselmotor Motordrehzahl, Arbeit/Transport Motordrehzahl, Arbeit/Transport 2.200 U/min 2.200 U/min Elektrische Anlage Elektrische Anlage Batterie Batterie 12 V, 170 Ah 12 V, 170 Ah Generator Generator 12 V, 95 A 12 V, 95 A Sicherungen Sicherungen Siehe Abschnitt "Elektrische Anlage, Siehe Abschnitt "Elektrische Anlage, Sicherungen"...

  • Seite 27: Anzugsmoment

    Technische Daten - Abmessungen Anzugsmoment Anzugsmoment in Nm (lbf.ft) für geölte oder trockene Schrauben beim Anzug mit Drehmomentschlüssel Metrisches Schraubennormalgewinde, blank verzinkt Festigkeitsklasse: 8.8, geölt 8.8, geölt 8.8, trocken 10.9, geölt 8.8, trocken 10.9, geölt 10.9, 10.9, 12.9, geölt 12.9, geölt 12,9, 12,9, Gewinde...

  • Seite 28: Rops - Schrauben

    Technische Daten - Abmessungen ROPS-Schrauben, die mit einem ROPS-Schrauben, die mit einem Drehmomentschlüssel angezogen werden, Drehmomentschlüssel angezogen werden, müssen trocken sein. müssen trocken sein. ROPS - Schrauben Schraubengröße: Schraubengröße: (PN 4700195096 - (PN 4700195096 - 4700195097) 4700195097) Festigkeitsklasse: Festigkeitsklasse: 10,9 10,9 Anzugsdrehmoment: Anzugsdrehmoment:...

  • Seite 29: Maschinenbeschreibung

    Maschinenbeschreibung Maschinenbeschreibung Kennzeichnung Produktidentifikationsnummer am Rahmen Die Maschinen-PIN (Produktidentifikationsnummer) (1) ist auf der rechten Ecke des Frontrahmens eingestanzt. Abb. 1. PIN am Vorderrahmen Maschinenschild Das Maschinenschild (1) ist an der linken Seite des hinteren Rahmenteils befestigt. Auf diesem Schild stehen Name und Adresse des Herstellers, der Maschinentyp, die PIN (Produktidenfikationsnummer bzw.

  • Seite 30: Maschinenbeschreibung - Schilder

    Maschinenbeschreibung - Schilder Motorschilder Das Motortypenschild (1) ist an der rechten Seite des Motors angebracht. Auf dem Schild sind Motortyp, Seriennummer und Motordaten angegeben. Bei Ersatzteilbestellung bitte die Seriennummer des Motors angeben. Siehe auch Motorhandbuch. Abb. Motor 1. Typenschild/EPA-Schild Erklärung der 17-stelligen PIN-Seriennummer A= Hersteller 00123 00123...
  • Seite 31 Maschinenbeschreibung - Schilder Maschinenbeschreibung - Schilder 2012-06-18 ICS142-4DE5.pdf...

  • Seite 32: Platzierung - Schilder

    Maschinenbeschreibung - Schilder Platzierung - Schilder Warnung, Klemmbereich Warnung, Klemmbereich 4700903422 4700903422 Dieselkraftstoff Dieselkraftstoff 4700991658 4700991658 Warnung, Bewegliche Warnung, Bewegliche 4700903423 4700903423 Hubplatte Hubplatte 4700904870 4700904870 Motorteile Motorteile Warnung, Heiße Flächen Warnung, Heiße Flächen 4700903424 4700903424 Hydrauliköl/ Hydrauliköl/ 4700272372/ 4700272372/ Biologisches Hydrauliköl Biologisches Hydrauliköl 4700792772...

  • Seite 33: Sicherheitsaufkleber

    Maschinenbeschreibung - Schilder Sicherheitsaufkleber Immer sicherstellen, dass alle Sicherheitsaufkleber vollständig lesbar sind, und jeglichen Schmutz entfernen oder neue Schilder bestellen, wenn die vorhandenen nicht mehr lesbar sind. Dazu die auf jedem Schild angegebene Artikelnummer verwenden. 4700903422 Warnung – Klemmzone, Knickgelenk/Bandage Halten Sie gebührenden Abstand zum Klemmbereich.
  • Seite 34 Maschinenbeschreibung - Schilder 4700908229 Warnung – Quetschgefahr Die Knicklenkung muss während des Hebens verriegelt sein. Lesen Sie hierzu das Bedienungshandbuch. 4700904406 Warnung - Rutsch- oder Sturzgefahr. Warnung, Rutsch- oder Sturzgefahr. Lesen Sie hierzu das Bedienungshandbuch. ICS142-4DE5.pdf 2012-06-18...

  • Seite 35: Info-Schilder

    Maschinenbeschreibung - Schilder Info-Schilder Schalldruckpegel Schalldruckpegel Dieselkraftstoff Dieselkraftstoff Anhängepunkt Anhängepunkt Hebedatenaufkleber Hebedatenaufkleber Handbuchfach Handbuchfach Hauptschalter Hauptschalter Hydrauliköl Hydrauliköl Biologisches Hydrauliköl Biologisches Hydrauliköl Befestigungspunkt Befestigungspunkt PANOLIN PANOLIN Kühlmittel Kühlmittel Batteriespannung Batteriespannung Wasser Wasser Hydraulikfluidstand Hydraulikfluidstand (nur CS142N) (nur CS142N) 2012-06-18 ICS142-4DE5.pdf...
  • Seite 36 Maschinenbeschreibung - Schilder ICS142-4DE5.pdf 2012-06-18...

  • Seite 37: Maschinenbeschreibung - Instrumente/Steuerungen

    Maschinenbeschreibung - Instrumente/Steuerungen Maschinenbeschreibung - Instrumente/Steuerungen Platzierungen - Bedienpult und Steuerungen 6 7 8 13 1415 16 34 17 22 23 24 25 26 27 28 29 Lenkrad Lenkrad Lichtschalter für Fernlicht Lichtschalter für Fernlicht Vor-/Rückwärtsfahrhebel Vor-/Rückwärtsfahrhebel Start/Stopp-Knopf Start/Stopp-Knopf Drehzahlregler Drehzahlregler Manuell/Automatik Berieselung Manuell/Automatik Berieselung...

  • Seite 38: Funktionsbeschreibung

    Maschinenbeschreibung - Instrumente/Steuerungen Funktionsbeschreibung Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Lenkrad Lenkrad Es gibt zwei Lenkräder, eines an der linken und eines an Es gibt zwei Lenkräder, eines an der linken und eines an der rechten Seite. der rechten Seite. Vor-/Rückwärtsfahrhebel Vor-/Rückwärtsfahrhebel Der Hebel muss in Neutralstellung stehen, damit der...
  • Seite 39 Maschinenbeschreibung - Instrumente/Steuerungen Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Fernlicht/Abblendlicht, Schalter Fernlicht/Abblendlicht, Schalter In Stellung rechts leuchtet das Fernlicht mitsamt In Stellung rechts leuchtet das Fernlicht mitsamt (Zubehör) (Zubehör) Schalter. Schalter. In Stellung links leuchtet das Abblendlicht. In Stellung links leuchtet das Abblendlicht. Anlasserschalter Anlasserschalter Der elektrische Stromkreis ist unterbrochen.
  • Seite 40 Maschinenbeschreibung - Instrumente/Steuerungen Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Diagnose "EIN" Diagnose "EIN" Fehlercodes zusammen mit Lampen 32 und 33 Fehlercodes zusammen mit Lampen 32 und 33 überprüfen. überprüfen. Fehlercodes durchblättern Fehlercodes durchblättern Rechtsdrehung (+): Vorblättern Rechtsdrehung (+): Vorblättern Linksdrehung (-): Zurückblättern Linksdrehung (-): Zurückblättern Fehleranzeigelampe, Fehleranzeigelampe,...

  • Seite 41: Position - Instrumente Und Bedienelemente, Kabine

    Maschinenbeschreibung - Instrumente/Steuerungen Position - Instrumente und Bedienelemente, Kabine Abb. Kabine, Bedienelemente Abb. Kabinendecke zwischen den Sitzen, mit Klimaanlage (Zubehör) Abb. Kabinendecke, Radio 2012-06-18 ICS142-4DE5.pdf...

  • Seite 42: Funktionsbeschreibung Der Instrumente Und Bedienelemente In Der Kabine

    Maschinenbeschreibung - Instrumente/Steuerungen Funktionsbeschreibung der Instrumente und Bedienelemente in der Kabine Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Arbeitsbeleuchtung, Schalter Arbeitsbeleuchtung, Schalter Zum Einschalten der Arbeitsbeleuchtung drücken. Zum Einschalten der Arbeitsbeleuchtung drücken. Scheibenwischer vorn, Schalter Scheibenwischer vorn, Schalter Zum Einschalten des vorderen Scheibenwischers Zum Einschalten des vorderen Scheibenwischers drücken.

  • Seite 43: Relais

    Maschinenbeschreibung - Instrumente/Steuerungen Relais Hauptrelais Hauptrelais Neutral/Start Neutral/Start Neutral Neutral Hohe/niedrige Geschwindigkeit Hohe/niedrige Geschwindigkeit Berieselungsanlage Berieselungsanlage Beleuchtung Beleuchtung Abb. Armaturenbrett Fahrtrichtungsanzeiger Fahrtrichtungsanzeiger Bremsleuchte Bremsleuchte Die Hauptsicherungstafel befindet sich hinter dem Batterietrennschalter links unter der Motorhaube. Hauptsicherung Hauptsicherung (50 A) (50 A) Kabine Kabine (50 A)

  • Seite 44: Sicherungen

    Maschinenbeschreibung - Instrumente/Steuerungen Sicherungen Die Abbildung zeigt die Position der Sicherungen. Nachstehende Tabelle gibt die Amperezahl der Sicherungen und deren Funktion an. Alle verwendeten Sicherungen sind Flachstiftsicherungen. Abb. Sicherungsdosen Sicherungen Sicherungen Anlassen Anlassen 7,5 A 7,5 A Arbeitsbeleuchtung (links vorn/hinten) Arbeitsbeleuchtung (links vorn/hinten) 20 A 20 A...

  • Seite 45: Relais In Der Kabine

    Maschinenbeschreibung - Instrumente/Steuerungen Relais in der Kabine Scheibenwaschanlage, Pumpe Scheibenwaschanlage, Pumpe Kondensator Kondensator Wechselstrom Lüfter Wechselstrom Lüfter Wechselstrom Lüfter Wechselstrom Lüfter Abb. Relais an der Kabinendecke Die Abbildung zeigt die Position der Sicherungen. Abb. Sicherungsdosen, links und rechts Nachstehende Tabelle gibt die Amperezahl der Sicherungen und deren Funktion an.
  • Seite 46 Maschinenbeschreibung - Instrumente/Steuerungen ICS142-4DE5.pdf 2012-06-18...

  • Seite 47: Bedienung

    Bedienung Bedienung Vor dem Anlassen Batterietrennschalter / Elektrischer Batterietrennschalter (Zubehör) - Betrieb Nicht vergessen, die Maschine täglich zu warten. Siehe Wartungsanweisungen. Der Batterietrennschalter befindet sich im vorderen Träger. Den Schlüssel (3) in eingeschaltete Stellung drehen. Die Walze wird nun mit Strom versorgt. Die Maschine ist kann auch mit einem elektrischen Batterietrennschalter ausgestattet sein.

  • Seite 48: Feststellbremse - Kontrolle

    Bedienung Feststellbremse - Kontrolle Sicherstellen, dass sich der Knopf für die Sicherstellen, dass sich der Knopf für die Feststellbremse (12) tatsächlich in der rechten Feststellbremse (12) tatsächlich in der rechten Stellung befindet. Wenn der Motor auf Stellung befindet. Wenn der Motor auf abschüssigem Untergrund gestartet wird, kann die abschüssigem Untergrund gestartet wird, kann die Walze ins Rollen kommen, falls die...

  • Seite 49: Sicht

    Bedienung Sicht Vor dem Start dafür sorgen, dass die Sicht nach vorn und nach hinten gut ist. Alle Kabinenscheiben müssen sauber und die Rückspiegel richtig eingestellt sein. Abb. Sicht Instrumente und Leuchten - Kontrolle Sicherstellen, dass der Notbremsknopf Sicherstellen, dass der Notbremsknopf herausgezogen und die Feststellbremse aktiviert herausgezogen und die Feststellbremse aktiviert ist.

  • Seite 50: Verriegelung (Zubehör)

    Bedienung Verriegelung (Zubehör) Die Walze ist mit einer Verriegelung ausgestattet. Sobald der Fahrer vom Sitz aufsteht, stoppt der Motor nach 3 Sekunden, ganz gleich ob sich der Vor-/Rückwärtsfahrhebel in Neutral- oder Fahrstellung befindet. Dies geschieht unabhängig davon, ob sich der Vor-/Rückwärtsfahrhebel in Neutral- oder Fahrstellung befindet.
  • Seite 51 Bedienung Drehzahlhebel (3) in Leerlaufstellung (900 U/min) bringen. Den Startschalter (17) in Stellung I drehen, um den Vorglühvorgang zu starten. Warten, bis der Startschalter ausgeschaltet ist, und dann den Schalter nach rechts in die Startposition drehen. Startschalter loslassen, sobald der Motor läuft. Den Dieselmotor einige Minuten im Leerlauf warmlaufen lassen, etwas länger, wenn die Lufttemperatur unter +10 °C beträgt.

  • Seite 52: Fahren

    Bedienung Fahren Bedienen der Walze Immer mit einer Motordrehzahl vom mehr als Immer mit einer Motordrehzahl vom mehr als 1500 U/min fahren. 1500 U/min fahren. Für maximale Fahrgeschwindigkeit die Motordrehzahl auf 2200 U/min erhöhen. Beim Wechsel des Fahrersitzes muss die Beim Wechsel des Fahrersitzes muss die Verriegelung mit dem Schalter auf den neuen Verriegelung mit dem Schalter auf den neuen...
  • Seite 53 Bedienung Den Gangwähler (20) auf niedrige Geschwindigkeit ("Schildkröte") stellen und den Vor-/Rückwärtsfahrhebel (2) vorsichtig in die gewünschte Fahrtrichtung bewegen. Die Geschwindigkeit nimmt zu, je weiter der Hebel von der Neutralstellung entfernt wird. Die Geschwindigkeit muss immer mit dem Die Geschwindigkeit muss immer mit dem Vor-/Rückwärtsfahrhebel geregelt werden, nie mit Vor-/Rückwärtsfahrhebel geregelt werden, nie mit der Drehzahl des Motors.

  • Seite 54: Berieselungssystem/Wassertanks

    Bedienung Berieselungssystem/Wassertanks Grundeinstellung Zwei Tanks - eine Pumpe (untere) Ein Tank (unterer) - eine Pumpe Ein Tank (unterer) - zwei Pumpen (obere) Abb. Berieselungssystem A. Geöffnet B. Geschlossen Unteren Tank mit Wasser aus dem Unteren Tank mit Wasser aus dem oberen Tank füllen, dann den Hahn oberen Tank füllen, dann den Hahn vor dem Filter schließen.

  • Seite 55: Sperre/Notbremse/Feststellbremse - Kontrolle

    Bedienung Berieselungssystem/Wassertanks Vor dem Fahren/Verdichten auf der Strecke den Berieselungsschalter (18) einschalten und die Bandagen gründlich anfeuchten. Die Wassermenge mit dem Berieselungs-Timer (19) auswählen. Die Walze ist mit zwei Wassertanks ausgestattet; zum Fassungsvermögen siehe "Technische Daten". Siehe auch Kapitel "Wartung" zum Auffüllen, zu Pumpen, Filter usw., sowie die folgende Seite zu den verschiedenen Einstellungen für die Berieselungspumpen.
  • Seite 56 Bedienung ICS142-4DE5.pdf 2012-06-18...

  • Seite 57: Bedienen - Anhalten

    Bedienen - Anhalten Bedienen - Anhalten Drehzahlregler (3) in Leerlaufstellung (900 U/min) bringen. Den Motor zur Abkühlung einige Minuten im Leerlauf laufen lassen. Die Maschine mit dem Schlüssel abschalten. Beim Starten und Fahren einer kalten Maschine Beim Starten und Fahren einer kalten Maschine immer daran denken, dass das Hydrauliköl auch immer daran denken, dass das Hydrauliköl auch noch kalt ist und daher der Bremsweg länger sein...

  • Seite 58: Notbremse

    Bedienen - Anhalten Notbremse Die Bremse wird normalerweise mit dem Vor-/Rückwärtsfahrhebel aktiviert. Das hydrostatische Getriebe bremst die Walze, wenn der Fahrhebel in Neutrallage gestellt wird. Außerdem verfügt jeder Bandagenmotor über eine Scheibenbremse, die im Fahrbetrieb als Notbremse und bei Stillstand als Feststellbremse dient. Bei einer Notbremsung den Notbremsknopf Bei einer Notbremsung den Notbremsknopf eindrücken, das Lenkrad festhalten und auf ein...

  • Seite 59: Parken

    Bedienen - Anhalten Parken Blockieren der Bandagen Niemals die Walze bei laufendem Dieselmotor Niemals die Walze bei laufendem Dieselmotor verlassen, ohne zuvor die Feststellbremse zu verlassen, ohne zuvor die Feststellbremse zu aktivieren. aktivieren. Sicherstellen, dass die Walze an einem sicheren Sicherstellen, dass die Walze an einem sicheren Ort geparkt wird und andere Straßenteilnehmer Ort geparkt wird und andere Straßenteilnehmer...
  • Seite 60 Bedienen - Anhalten ICS142-4DE5.pdf 2012-06-18...

  • Seite 61: Langzeitiges Parken

    Langzeitiges Parken Langzeitiges Parken Wird die Walze länger als einen Monat Wird die Walze länger als einen Monat abgestellt, sind nachstehende Anweisungen zu abgestellt, sind nachstehende Anweisungen zu befolgen. befolgen. Diese Maßnahmen gelten für längere Nichtbenutzung der Walze über einen Zeitraum von bis zu 6 Monaten Bevor die Walze nach dieser Stillstandzeit wieder in Betrieb genommen wird, sind die folgenden, mit * gekennzeichneten Maßnahmen zu ergreifen.

  • Seite 62: Hydrauliktank

    Langzeitiges Parken Hydrauliktank Den Hydrauliktank bis zur obersten Füllstandsmarkierung füllen (siehe 'Alle 10 Betriebsstunden'). Lenkzylinder, Scharniere usw. Lager des Lenkgelenks und beide Lagerungen des Lenkzylinders mit Fett schmieren (siehe unter „Alle 50 Betriebsstunden“). Kolbenstange des Lenkzylinders mit Konservierungsfett schmieren. Auch die Scharniere für die Türen zum Motorraum und zur Kabine sowie beide Enden (blanke Teile) des Vor-/Rückwärtsfahrhebels sind einzufetten (siehe unter „Alle 500 Betriebsstunden“).

  • Seite 63: Verschiedenes

    Verschiedenes Verschiedenes Anheben Verriegelung des Knickgelenks Bevor die Walze gehoben wird, muss das Bevor die Walze gehoben wird, muss das Knickgelenk gegen ein plötzliches Verdrehen Knickgelenk gegen ein plötzliches Verdrehen verriegelt werden. verriegelt werden. Das Lenkrad in die Stellung für Geradeausfahrt bringen.

  • Seite 64: Entriegelung Des Knickgelenks

    Verschiedenes Entriegelung des Knickgelenks Niemals vergessen, vor dem Bedienen die Niemals vergessen, vor dem Bedienen die Knicklenkung zu entriegeln. Knicklenkung zu entriegeln. Den untersten drahtversehenen Sicherungssplint (1) herausziehen und den ebenfalls drahtversehenen Sperrstift (2) hochziehen. Den Verriegelungsarm (3) zurückklappen und mit dem Sperrstift (2) in der Sicherungsöse (4) sichern.

  • Seite 65: Abschleppen/Bergung

    Verschiedenes Abschleppen/Bergung Die Walze kann gemäß den nachstehenden Anleitungen bis zu 300 m (1.000 Fuß) abgeschleppt werden. Kurze Abschleppstrecke mit laufendem Motor Die Bandagen aus Sicherheitsgründen mit Die Bandagen aus Sicherheitsgründen mit Bremsklötzen blockieren, da die Walze ins Rollen Bremsklötzen blockieren, da die Walze ins Rollen kommen kann, wenn die Bremsen hydraulisch kommen kann, wenn die Bremsen hydraulisch gelöst werden.

  • Seite 66: Fahranweisung - Zusammenfassung

    Fahranweisung - Zusammenfassung ICS142-4DE5.pdf 2012-06-18...
  • Seite 67 Fahranweisung - Zusammenfassung Fahranweisung - Zusammenfassung Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Überprüfen, ob alle Anweisungen in der WARTUNGSANLEITUNG befolgt worden Überprüfen, ob alle Anweisungen in der WARTUNGSANLEITUNG befolgt worden sind. sind. Hauptschalter auf EIN stellen. Hauptschalter auf EIN stellen.
  • Seite 68 Fahranweisung - Zusammenfassung ICS142-4DE5.pdf 2012-06-18...

  • Seite 69: Vorbeugende Wartung

    Vorbeugende Wartung Vorbeugende Wartung Die Maschine funktioniert nur dann zufriedenstellend mit möglichst niedrigen Kosten, wenn die Wartung genau durchgeführt wird. Im Abschnitt Wartung finden Sie Hinweise zur regelmäßigen Wartung, die an der Maschine durchgeführt werden muss. Die empfohlenen Wartungsintervalle gehen davon aus, dass die Maschine unter normalen Bedingungen für normale Arbeitseinsätze genutzt wird.
  • Seite 70 Vorbeugende Wartung ICS142-4DE5.pdf 2012-06-18...

  • Seite 71: Wartung - Schmiermittel Und Symbole

    Nachfüllen von Öl muss eine entsprechende muss eine entsprechende Ölsorte verwendet werden. Ölsorte verwendet werden. FETT FETT SKF LGHB2 SKF LGHB2 Dynapac Roller Grease Dynapac Roller Grease (NLGI-Klasse 2) oder (NLGI-Klasse 2) oder (0.4kg), (0.4kg), gleichwertiges für gleichwertiges für P/N 4812030096 P/N 4812030096 andrere Schmierpunkte.

  • Seite 72: Wartungssymbole

    Wenn die Maschine bei extrem hoher oder niedriger Außentemperatur gefahren wird, sind niedriger Außentemperatur gefahren wird, sind andere Schmiermittel erforderlich. Siehe andere Schmiermittel erforderlich. Siehe Kapitel 'Spezielle Anweisungen' oder Dynapac Kapitel 'Spezielle Anweisungen' oder Dynapac kontaktieren. kontaktieren. Wartungssymbole Motor, Ölstand Motor, Ölstand...

  • Seite 73: Wartung - Wartungsplan

    Wartung - Wartungsplan Wartung - Wartungsplan Reparatur- und Wartungspunkte Abb. Reparatur- und Wartungspunkte Motoröl Motoröl Berieselungsanlage Berieselungsanlage 15. Hydrauliktank 15. Hydrauliktank Kühler Kühler Batterie Batterie 16. Dieselmotor 16. Dieselmotor Bandagenmuttern Bandagenmuttern 10. Knickgelenk 10. Knickgelenk 17. Scharnier 17. Scharnier Kraftstoffeinfüllstutzen Kraftstoffeinfüllstutzen 11.

  • Seite 74: Allgemeines

    Wartung - Wartungsplan Allgemeines Die Wartungsmaßnahmen sollten nach der in der Anleitung angegebenen Betriebsstundenzahl durchgeführt werden. Benutzen Sie die täglichen, wöchentlichen Maßnahmen usw. für Wartungsintervalle, bei denen die Anzahl der Betriebsstunden nicht anwendbar ist. Vor dem Nachfüllen von Öl und Kraftstoff oder Vor dem Nachfüllen von Öl und Kraftstoff oder der Kontrolle des Öl- und Kraftstoffstands der Kontrolle des Öl- und Kraftstoffstands...

  • Seite 75: Nach Den Ersten 50 Betriebsstunden

    Wartung - Wartungsplan Nach den ERSTEN 50 Betriebsstunden Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Maßnahme Maßnahme Anmerkung Anmerkung Kraftstofffilter wechseln Kraftstofffilter wechseln Siehe auch das Handbuch des Siehe auch das Handbuch des Motorherstellers. Motorherstellers. Schmieröl und Ölfilter des Dieselmotors wechseln Schmieröl und Ölfilter des Dieselmotors wechseln Siehe auch das Handbuch des Siehe auch das Handbuch des...

  • Seite 76: Alle 500 Betriebsstunden (Vierteljährlich)

    Wartung - Wartungsplan Alle 500 Betriebsstunden (Vierteljährlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung in Abb. in Abb. Kraftstofffilter des Motors wechseln. Kraftstofffilter des Motors wechseln. Vorfilter des Dieselmotors wechseln Vorfilter des Dieselmotors wechseln Scharniere und Bedienelemente schmieren Scharniere und Bedienelemente schmieren Deckel/Entlüftungsfilter am Hydrauliköltank Deckel/Entlüftungsfilter am Hydrauliköltank...

  • Seite 77: Wartung, 10 Std

    Wartung, 10 Std. Wartung, 10 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern nicht anders angegeben.

  • Seite 78: Kühlmittelstand - Kontrolle

    Wartung, 10 Std. Kühlmittelstand - Kontrolle Kontrollieren, ob der Kühlmittelstand zwischen der Max.-/Min.-Markierung liegt. Es ist größte Vorsicht geboten, wenn der Es ist größte Vorsicht geboten, wenn der Kühlerdeckel bei warmem Motor geöffnet werden Kühlerdeckel bei warmem Motor geöffnet werden muss.

  • Seite 79: Dieselmotor - Kontrolle Des Ölstands

    Wartung, 10 Std. Dieselmotor - Kontrolle des Ölstands Vorsicht vor eventuell heißen Motorteilen und Vorsicht vor eventuell heißen Motorteilen und einem heißen Kühler, wenn der Ölmessstab einem heißen Kühler, wenn der Ölmessstab herausgezogen wird. Es besteht herausgezogen wird. Es besteht Verbrühungsgefahr.

  • Seite 80: Wassertanks - Einfüllung

    Wartung, 10 Std. Wassertanks - Einfüllung Den Tankdeckel (1) abschrauben und Den Tankdeckel (1) abschrauben und sauberes Wasser einfüllen. Das Sieb (2) nicht sauberes Wasser einfüllen. Das Sieb (2) nicht entfernen. entfernen. 1, 2 Beide Wassertanks auffüllen. Sie haben ein Fassungsvermögen von insgesamt 550 l (145,2 gal.).

  • Seite 81: Berieselungssystem/Bandage Reinigung

    Wartung, 10 Std. Berieselungssystem/Bandage Reinigung Die verstopfte Düse von Hand ausbauen. Düse (2) und Feinfilter (4) mit Druckluft reinigen bzw. Austauschteile einbauen und die verstopften Teile zu einem späteren Zeitpunkt reinigen. Abb. Düse 1. Hülse Nach dem Kontrollieren und ggf. dem Reinigen das 2.

  • Seite 82: Bremsen - Kontrolle

    Wartung, 10 Std. Bremsen - Kontrolle Die Bremsfunktion wie folgt kontrollieren: Die Bremsfunktion wie folgt kontrollieren: Die Walze im Schritttempo vorwärtsfahren. Die Feststellbremse (12) aktivieren. Die Warnleuchte für die Bremse (29) sollte aufleuchten, und die Walze sollte anhalten. Nach der Bremskontrolle den Vor-/Rückwärtsfahrhebel Abb.

  • Seite 83: Wartung - 50 Std

    Wartung - 50 Std. Wartung - 50 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 84: Sicherheitsfilter - Wechsel

    Wartung - 50 Std. Die drei Schellen (1) lösen, den Deckel (2) abnehmen und den Hauptfilter (3) herausziehen. Den Sicherheitsfilter (4) nicht entfernen. Den Luftfilter bei Bedarf reinigen, siehe Abschnitt Luftfiltereinheit - Reinigung. Beim Auswechseln des Hauptfilters (3) einen neuen Filter einsetzen.

  • Seite 85: Luftfiltereinheit - Reinigung

    Wartung - 50 Std. Luftfiltereinheit - Reinigung Innenseite des Deckels (2) und Filtergehäuse (5) reinigen. Siehe Abbildung. Beide Seiten des Auslaufrohrs reinigen. Auch beide Flächen des Auslaufrohrs reinigen; siehe nebenstehende Abbildung. Kontrollieren, ob die Schlauchklemmen zwischen Kontrollieren, ob die Schlauchklemmen zwischen Filtergehäuse und Saugschlauch festgezogen Filtergehäuse und Saugschlauch festgezogen und die Schläuche einwandfrei sind.

  • Seite 86: Festziehen Der Bandagenmuttern - Kontrolle

    Wartung - 50 Std. Das Lenkrad zurückdrehen, so dass die Maschine auf Geradeausfahrt ausgerichtet ist. Nun ist das hintere Lager (1) des linken Lenkzylinders von der linken Seite der Maschine erreichbar. Den Schmiernippel reinigen und mit drei Pumpenhüben auf der Handfettspritze schmieren. Abb.

  • Seite 87: Klimaanlage (Zubehör) - Kontrolle

    Wartung - 50 Std. Klimaanlage (Zubehör) - Kontrolle Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einer ebenen Fläche arbeiten. Die Walze auf einer ebenen Fläche abstellen, die Bandagen/Reifen blockieren und den abstellen, die Bandagen/Reifen blockieren und den Feststellbremsknopf eindrücken.
  • Seite 88 Wartung - 50 Std. ICS142-4DE5.pdf 2012-06-18...

  • Seite 89: Wartung - Alle 250 Stunden

    Wartung - alle 250 Stunden Wartung - alle 250 Stunden Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 90: Flüssigkeitsstand Der Batterie - Kontrolle

    Wartung - alle 250 Stunden Flüssigkeitsstand der Batterie - Kontrolle Beim Kontrollieren der Batterie keine offene Beim Kontrollieren der Batterie keine offene Flamme verwenden. Es bildet sich explosives Gas, Flamme verwenden. Es bildet sich explosives Gas, wenn der Generator lädt. wenn der Generator lädt.

  • Seite 91: Batteriezelle

    Wartung - alle 250 Stunden Batteriezelle Zellen-Verschlußkappen (1) entfernen und kontrollieren, ob die Flüssigkeit (2) ca. 10 mm über der Plattenoberkante (3) steht. Die Kontrolle des Flüssigkeitsstands ist bei allen Zellen vorzunehmen. Ist der Flüssigkeitsstand zu niedrig, wird destilliertes 10 mm Wasser bis auf den richtigen Füllstand aufgefüllt.

  • Seite 92: Kühler - Kontrolle/Reinigung

    Wartung - alle 250 Stunden Kühler - Kontrolle/Reinigung Kontrollieren, ob die Luft ungehindert durch die Kühler (1), (2) und (3) zirkulieren kann. Verschmutzte Kühler werden mit Druckluft saubergeblasen oder mittels Hochdruckreiniger gesäubert. Der Kühler ist entgegengesetzt zur Kühlluftrichtung sauberzublasen oder zu säubern. Bei der Hochdruckreinigung ist Vorsicht geboten.

  • Seite 93: Dieselmotor - Ölwechsel

    Wartung - alle 250 Stunden Dieselmotor - Ölwechsel Den Motor warmlaufen lassen, bevor das Öl abgelassen wird. Für gute Belüftung sorgen Für gute Belüftung sorgen (Luftabsaugvorrichtung), wenn der Dieselmotor (Luftabsaugvorrichtung), wenn der Dieselmotor in geschlossenen Räumen läuft. in geschlossenen Räumen läuft. (Vergiftungsgefahr durch Kohlenmonoxid.) (Vergiftungsgefahr durch Kohlenmonoxid.) Den Motor abstellen und die Feststellbremse...
  • Seite 94 Wartung - alle 250 Stunden ICS142-4DE5.pdf 2012-06-18...

  • Seite 95: Wartung - 500 Std

    Wartung - 500 Std. Wartung - 500 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 96: Scharniere, Hebel - Schmierung

    Wartung - 500 Std. Scharniere, Hebel - Schmierung Beide Scharniere (1) der Motorraumtüren schmieren, bis das Fett eindringt. Auf dieselbe Weise sind auch die Scharniere der Kabinentür zu schmieren. Auch die Scharniere der vorderen und hinteren Scheinwerferklappen mit einigen Tropfen Öl schmieren.

  • Seite 97: Wartung - Alle 1000 Stunden

    Wartung - alle 1000 Stunden Wartung - alle 1000 Stunden Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 98: Hydraulikölfilter - Wechsel

    Wartung - alle 1000 Stunden Hydraulikölfilter - Wechsel Der Filter befindet sich an der linken Seite des Rahmens. Bereich um den Ölfilter gründlich reinigen. Den Ölfilter (1) entfernen und ordnungsgemäß Den Ölfilter (1) entfernen und ordnungsgemäß entsorgen. Der Filter ist vom Einwegtyp und kann entsorgen.

  • Seite 99: Frischluftfilter - Wechsel

    Wartung - alle 1000 Stunden Frischluftfilter - Wechsel Der Frischlufteinlass befindet sich hinter der Rückseite des linken Sitzes. Den Frischluftfilter (1) wechseln und den das FIlterfach reinigen. Schutzgitter wieder anbringen. Abb. Frischlufteinlass 1. Frischluftfilter Kraftstofftank - Entwässerung Das Wasser kann über die Entwässerungsschraube im Boden des Tanks abgelassen werden.

  • Seite 100: Hydrauliköltank - Entleerung

    Wartung - alle 1000 Stunden Hydrauliköltank - Entleerung Kondenswasser kann über die Ablassschraube (1) im Boden des Tanks abgelassen werden. Nach Möglichkeit entleeren, wenn die Walze einige Zeit, z. B. über Nacht, stillgestanden hat. Das Öl wie folgt ablassen: Einen Sammelbehälter unter die Ölablassschraube (1) stellen.

  • Seite 101: Wartung - 2000 Std

    Wartung - 2000 Std. Wartung - 2000 Std. Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern und die Feststellbremse aktiviert sein, sofern...

  • Seite 102: Hydrauliköltank - Ölwechsel

    Wartung - 2000 Std. Hydrauliköltank - Ölwechsel Beim Ablassen von heißem Öl besteht Beim Ablassen von heißem Öl besteht Verbrühungsgefahr. Die Hände schützen. Verbrühungsgefahr. Die Hände schützen. Eine Ölauffangschale, die mindestens 50 l fasst, Eine Ölauffangschale, die mindestens 50 l fasst, unter die Ölablassschraube stellen.

  • Seite 103: Wassertank - Reinigung

    Wartung - 2000 Std. Bei der Handhabung von Kraftstoff immer an die Bei der Handhabung von Kraftstoff immer an die Brandgefahr denken. Brandgefahr denken. Wassertank - Reinigung Entleerung der Tanks 1, 2 Abb. Wassertank 1. Deckel 2. Filter Die Ablassschraube des hinteren (unteren) Tanks befindet sich links unter dem Tank.

  • Seite 104: Lenkgelenk - Kontrolle

    Wartung - 2000 Std. Lenkgelenk - Kontrolle Das Lenkgelenk auf Schäden und Risse untersuchen. Kontrollieren und lose Schrauben nachziehen. Das Lenkgelenk auch auf Trägheit und Spiel kontrollieren. Abb. Knickgelenk Kompressor - Kontrolle (Zubehör) Die Befestigung des Kompressors (1) überprüfen. Der Kompressor befindet sich im Motorraum über dem Generator.

  • Seite 105: Klimaanlage (Zubehör) Trockenfilter - Kontrolle

    Wartung - 2000 Std. Klimaanlage (Zubehör) Trockenfilter - Kontrolle Wenn die Einheit in Betrieb ist, am Schauglas (1) kontrollieren, ob am Trockenfilter Bläschen sichtbar sind. Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einer ebenen Fläche arbeiten.
  • Seite 106 Dynapac Compaction Equipment AB Box 504, SE-371 23 Karlskrona, Sweden...
  • Seite 107 Dynapac Compaction Equipment AB Box 504, SE-371 23 Karlskrona, Sweden...

Inhaltsverzeichnis
