4. INSTALLAZIONE

4. INSTALLAZIONE

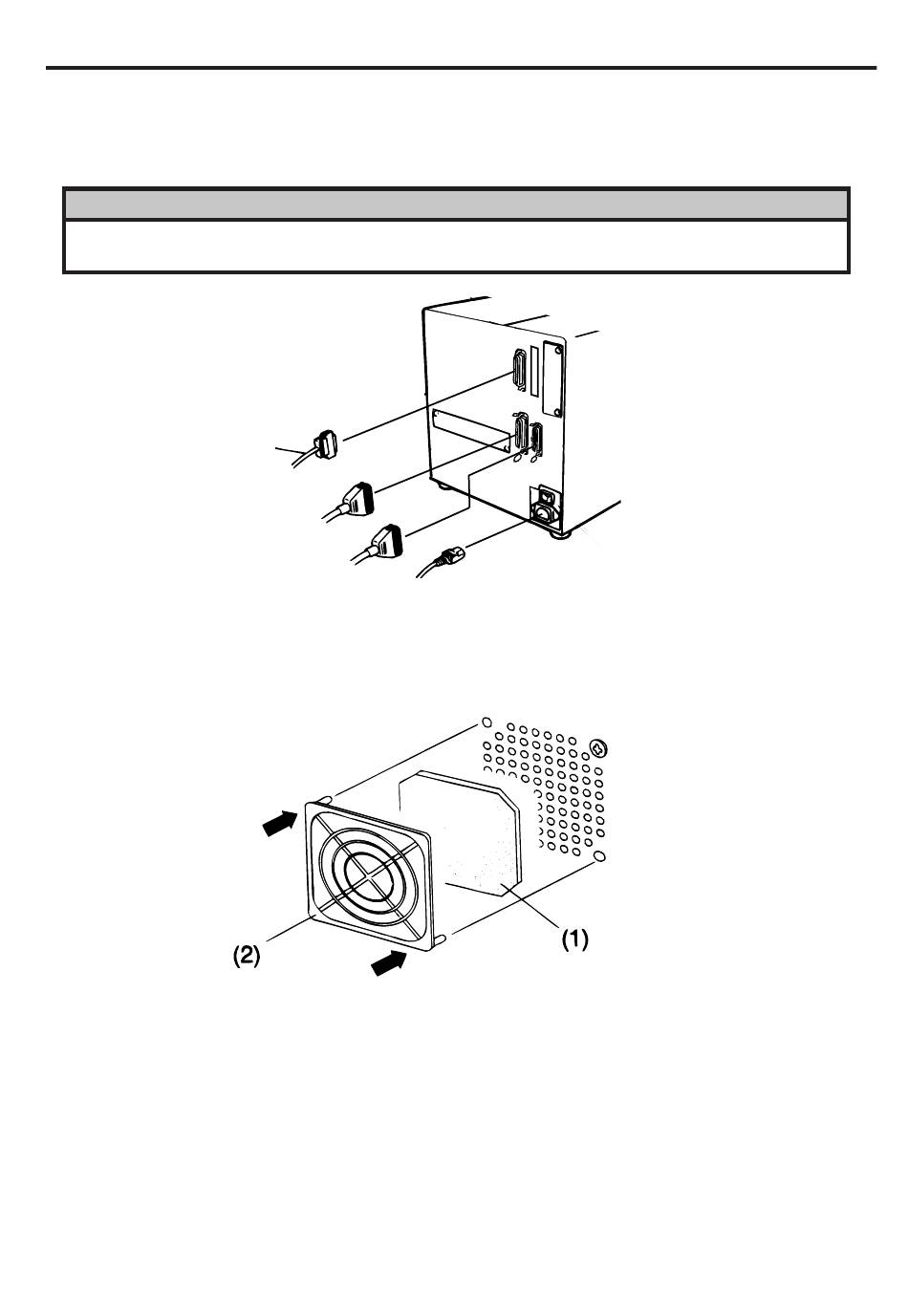

4.1 Connessione del cavo di alimentazione e comunicazione

Posizionare il pulsante di accensione sulla posizione OFF prima di collegare l'alimentazione alla
stampante.
Cavo seriale RS-232C
Cavo parallelo Centronics
Cavo scheda I/O (opzionale)

4.2 Installazione del filtro ventilatore

Inserire
Assicurarsi che il filtro sia installato prima di utilizzare la stampante.
Il filtro è composto da due parti:
(1) Filtro aria
(2) Schermo del filtro
Per installare il filtro: posizionare il filtro aria all'interno dello schermo, quindi posizionare come da
immagine, le linguette dello schermo sui fori realizzati sulla scocca, quindi premere.
ATTENZIONE:
Cavo alimentazione
Inserire
I4-1
4.1 Connessione del cavo di alimentazione e comunicazione
ITALIAN VERSION IO1-33007
Fig. 4-1
Fig. 4-2
