FÉM TÁROLÓ ALKALMAZÁS KONFIGURÁCIÓ CSERE
S3 Munka üzemmód konfiguráció
kapcsoló
Beállító trim
Időzítés 0-180"
Kommunikáció és Fejlett funkciók

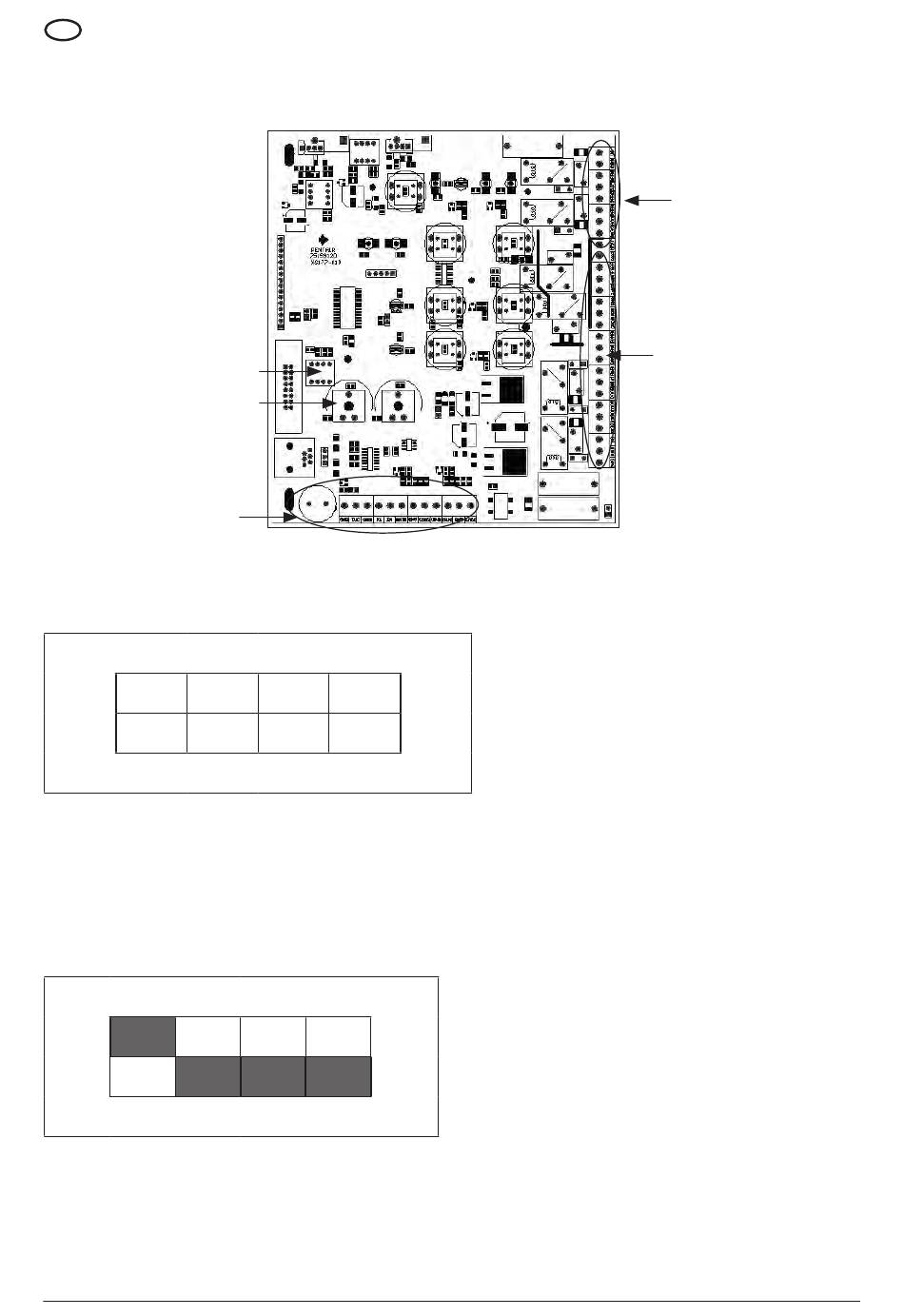

MUNKA ÜZEMMÓD KONFIGURÁCIÓ (S3):
S3
PIN 1
Az 1-es pin meghatározza a munkavégzési üzemmódot (0: nyomás alá helyezés, 1: drénezés).
A 2-es pin a ciklikusságot (0: aktív ciklus - 1: nem aktív ciklus).
A 3-as pin meghatározza az üzemmódot (0: második szivattyú elektromos szivattyú assist, 1: második elektromos szivattyú
készenlétben).
A 4-es pin meghatározza a fejlett ellenőrző üzemmódot (kommunikáció/szerviz).
A standard konfigurációban a kapcsolótábla drénezés üzemmódba van állítva. Az S3 választókapcsoló érintkezéseinek helyzetét
módosítva a kártya hátsó részén, módosítani lehet a munkavégzési üzemmódot.
S3
PIN 1 2
94
2 3 4
POS
1
0
3 4
POS
1
0
Drénezés S3=1000
ciklikusan ismétlődő 1 duty - 1 assist
2 szivattyú üzemmódban
BMS érintkezők (biztosítékkal)
BMS (Building Management
System) érintkezők lásd 7. fejezet
Csatlakozó elektromos szivattyúk
vezérléséhez, nyomásmérők és
abszorpció ell.
Kontaktorok vezérlő biztosítéka F1
Kártya tápláló biztosíték F2
