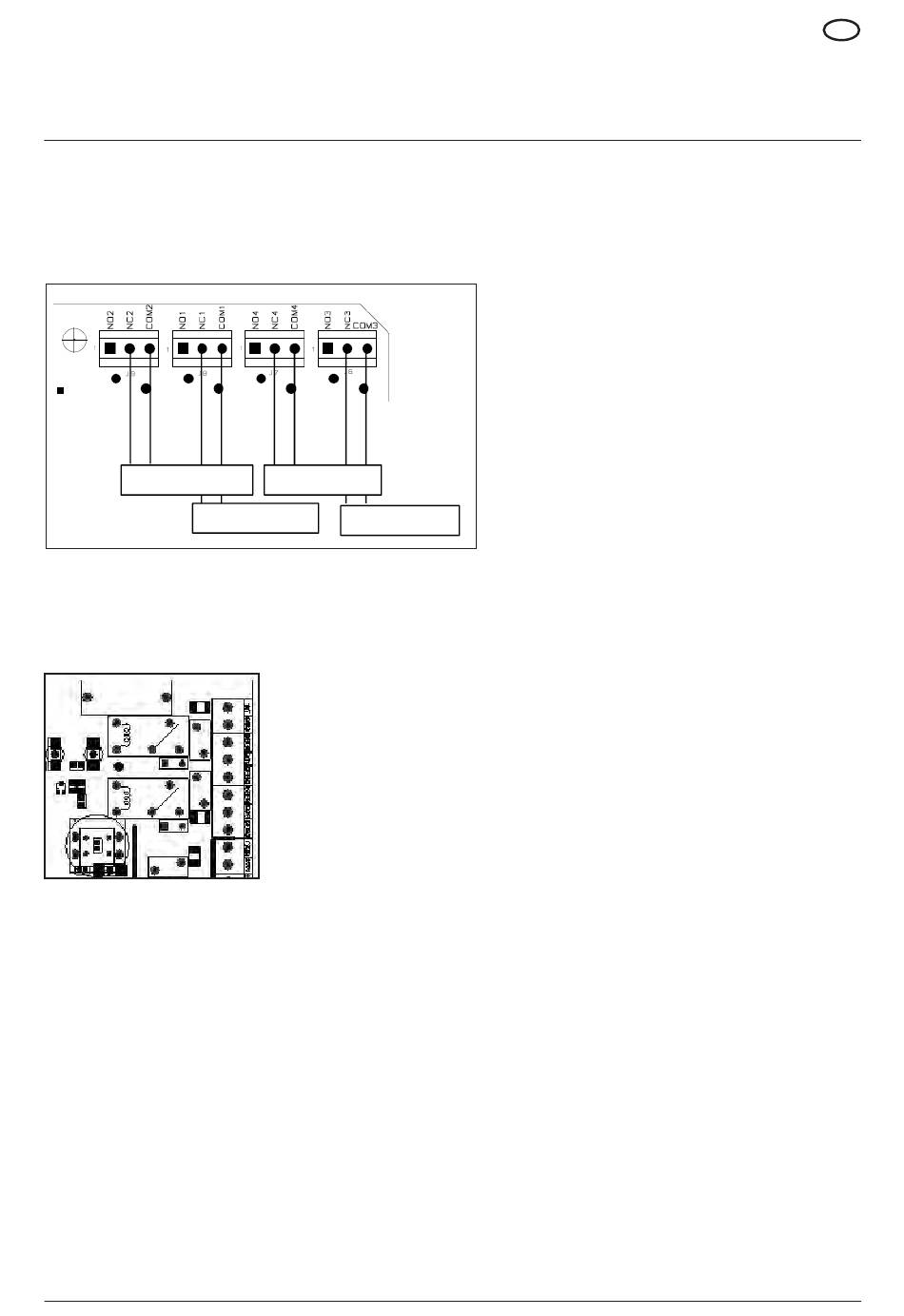

CAPÍTULO 7

CONEXIONES REMOTAS (BMS)

CUADRO MONOFÁSICO RECIPIENTE DE PLÁSTICO
NOTA
Todas las conexiones remotas indicadas en el dibujo se deben considerar con potencial 0 y se pueden configurar con un contacto NO
o NC.
P2 status on/off
P1 status on/off
P1, P2 status ON/OFF = indicación estado bomba en movimiento
P1, P2 ELECTRIC FAULT = sobrecarga motor
CUADRO TRIFÁSICO/MONOFÁSICO RECIPIENTE DE METAL
VL= alimentación mando externo
P2
COM = común 1 x 230 V
REL5, REL6: P1, P2 ELECTRIC FAULT = sobrecarga motor
REL4 ELECTRIC FAULT GLOBAL
REL3 HYDRAULIC FAULT = alarma falta de agua o alto nivel
Electric fault P2
Electric fault P1
P1
1 x 230 V
ES
43
