Jet-Line group AURELIO Aufbau-/Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis

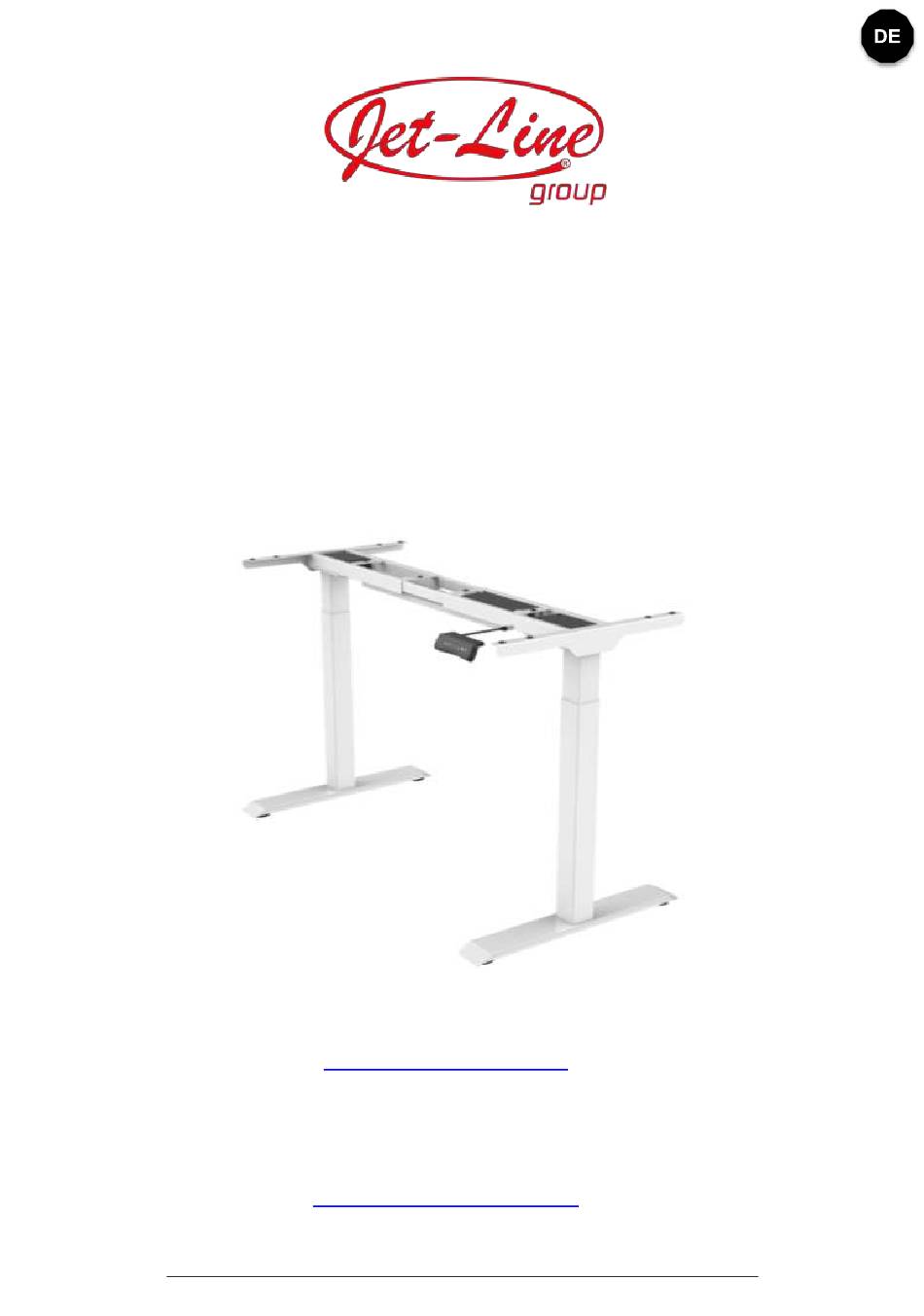

MOTORISIERTES GESTELL
FÜR VERSTELLBAREN SCHREIBTISCH
- AUFBAU- & BEDIENUNGSANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihr Büro
https://office-shopping.eu
Produkt-Code:
Produkt-Maße:
„AURELIO"
Artikel-Nr.: 12206
www.jet-line-e-trade.de
finden Sie unter
12206
Gesamt-Höhe: ca. 690-1180 mm, Gesamt-Breite: ca. 1100-1900 mm
Inhaltsverzeichnis
Verwandte Anleitungen für Jet-Line group AURELIO
Inhaltszusammenfassung für Jet-Line group AURELIO
- Seite 1 MOTORISIERTES GESTELL FÜR VERSTELLBAREN SCHREIBTISCH „AURELIO“ Artikel-Nr.: 12206 - AUFBAU- & BEDIENUNGSANLEITUNG - Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihr Büro finden Sie unter https://office-shopping.eu Produkt-Code: 12206 Produkt-Maße:...
- Seite 2 Technische Daten: Säulen-Anzahl: Max. Tragkraft: 70 kg Max. Tempo: 25 mm/s Niedrigste Position: 710 mm Höchste Position: 1210 mm Min. Platten-Breite: 500 mm Max. Platten-Breite: 800 mm Min. Platten-Länge: 1000 mm Max. Platten-Länge: 1600 mm Arbeits-Zyklus: Dauerbetrieb für max. 2 Min., danach min.
-
Seite 3: Aufbau In Der Übersicht
Aufbau in der Übersicht: SCHRITT 1 Verbinden Sie die Standfüße (1) mittels der Schrauben (A) und dem Inbussschlüssel 5x5 (C) mit den Säulen (2) und (3) - Seite 4 SCHRITT 2 Lösen Lösen Sie die Schrauben (4) mittels Inbusschlüssel 4x4 (C) und ziehen Sie den Träger (4) auseinander, sodass dieser der Breite Ihrer Tischplatte Auseinanderziehen entspricht Auseinanderziehen Verbinden Sie den Träger (4) mittels der Schrauben (B) und dem Inbusschlüssel 5x5 (C) mit den Säulen (2) und (3) Ziehen Sie die Schrauben am Träger (4) mittels Inbusschlüssel...
- Seite 5 SCHRITT 4 Verbinden Sie die Trägerplatten (6) mittels der Schrauben (A) und dem Inbussschlüssel 5x5 (C) mit den Säulen (2) und (3) SCHRITT 5 Montieren Sie den Schaltkasten (7) und das Bedienpanel (9) Verbinden Sie die Tischplatte mittels der Schrauben (F) und einem Akkuschrauber mit dem Gestell.
- Seite 6 Verbinden Sie alle Kabel gemäß folgender SCHRITT 7 Zeichnung mit dem Schaltkasten (7) Öffnen Fixieren Sie alle Verbindungs- kabel wie abgebildet mit dem Kabelmanager (11) Kabel durchführen Fixieren Stromanschluss Stromanschluss Port für das Port für das Bedienpanel Verbindungs- Bedienpanel Verbindungs- kabel zur kabel zur Hubsäule...
-
Seite 7: Fehlerbehebung
Fehlerbehebung: Folgende Tipps helfen Ihnen dabei, häufig auftretende Fehler zu erkennen und zu beheben. Sollten Sie mit einem Fehler konfrontiert sein, der nicht in dieser Liste zu finden ist, kontaktieren Sie bitte den Händler, von dem Sie den Artikel gekauft haben. - Seite 8 Achtung: 1. Stromversorgung: AC100V-240V, 50/60Hz 2. Funktionstemperatur: 0-40°C 3. Vor der Reinigung den Stecker ziehen, Oberflächen mit einem leicht feuchten Tuch abwischen. Achten Sie darauf, dass keine Feuchtigkeit ins Innere gelangt und lösen Sie nicht die Verbindungen 4. Der Schaltkasten beinhaltet elektrische Komponenten, Metall, Plastik, Kabel usw. und muss gemäß...
- Seite 9 Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihr Büro finden Sie unter https://office-shopping.eu KBW Trading GmbH Gewerbering 2 88518 Herbertingen Deutschland Tel: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de www.office-shopping.eu...
