Draytek VigorSwitch G1080 Schnellstartanleitung
Verwandte Anleitungen für Draytek VigorSwitch G1080
Inhaltszusammenfassung für Draytek VigorSwitch G1080
- Seite 1 VigorSwitch Schnellstart-Anleitung (VigorSwitch G1080/P1092 VigorSwitch P/G1085, P/G2121, P/G1280, VigorSwitch P/G2280X, P/G2540x) Version: 1.0 (Für zukünftige Aktualisierungen besuchen Sie bitte die DrayTek Webseite) Datum: 15. April 08 2020...
- Seite 2 Informationen zu den Eigentumsrechten (IPR) Urheberrechte © Alle Rechte vorbehalten. Diese Publikation enthält Informationen, die urheberrechtlich geschützt sind. Kein Teil darf ohne schriftliche Genehmigung der Urheberrechtsinhaber reproduziert, übertragen, transkribiert, in einem Datenerfassungssystem gespeichert oder in eine beliebige Sprache übersetzt werden. Die folgenden Marken werden in diesem Dokument verwendet: Markenzeichen ●...
-
Seite 3: Produkt Registrieren
Produkt registrieren Die Web-Registrierung wird bevorzugt. Sie können Ihr DrayTek-Produkt über http://www.draytek.com registrieren. Firmware- und Tools-Updates Aufgrund der kontinuierlichen Weiterentwicklung der DrayTek-Technologie werden alle Produkte regelmäßig aktualisiert. Bitte konsultieren Sie die DrayTek-Webseite für weitere Informationen über die neueste Firmware, Tools und Dokumente. -
Seite 4: Eu-Konformitätserklärung

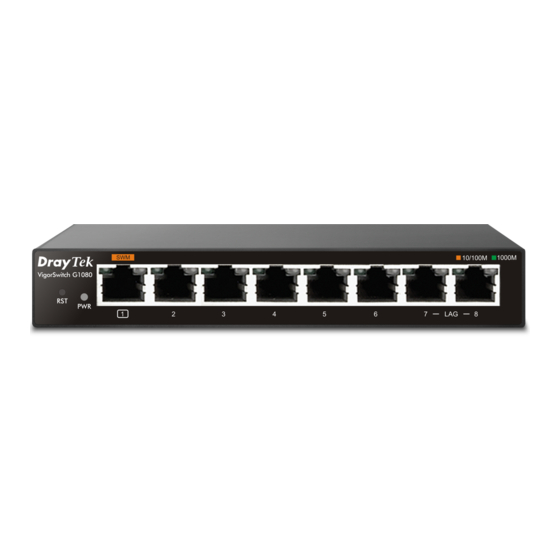

VigorSwitch G1080 Smart Lite Giga Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt Produktname: Smart Lite Giga Switch ●... - Seite 5 E f f i z i e n z b e i n i e d r i g e r 71.0% Auslastung von 10% Stromaufnahme ohne Last 0.06W Informationen zur externen Stromversorgung (Netzteil). Für weitere Aktualisierungen besuchen Sie bitte www.draytek.com.
- Seite 6 Packungsinhalt Dieser 8 Port Smart Lite Giga Switch ist ein Standardswitch, der sowohl die IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren. Zusätzlich hat der Switch QoS (Quality of Service) und VLAN implementiert.
-
Seite 7: Erklärung Der Frontblende
Erklärung der Frontblende RJ45 LNK/ACT Port 1 bis Port 8 Status Erklärung Das Gerät ist eingeschaltet und arbeitet An (Green) normal. Das Gerät ist nicht eingeschaltet oder fehlerhaft. An (Grün) Das Gerät ist mit 1000Mbps verbunden. An (Orange) Das Gerät ist mit 10/100Mbps verbunden. RJ 45 LNK/ACT Das System sendet oder empfängt Daten Blinkend... - Seite 8 VigorSwitch P1092 PoE Smart Lite Giga Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ●...
- Seite 9 Packungsinhalt Dieser 8 Port PoE Smart Lite Giga Switch ist ein Standardswitch, der sowohl die IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren. Zusätzlich hat der Switch QoS (Quality of Service) und VLAN implementiert.
- Seite 10 Erklärung der Frontblende RJ45 LNK/ACT Port 1 bis Port 8 / PoE für Port 1 bis Port 8 SFP LNK/ACT Status Erklärung PoE/Alert An (Grün) Verbunden mit mehr als dem maximalen PoE Power Budget. Verbunden innerhalb des maximalen PoE Power Budget. PWR/SYS Der Switch ist eingeschaltet und arbeitet An (Grün)
- Seite 11 VigorSwitch P1085/G1085 Web Smart Gigabit Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 8 GbE Ports PoE Switch ●...
- Seite 12 EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 8 GbE Ports Switch ● Modellnummer: VigorSwitch G1085 ●...
- Seite 13 Packungsinhalt Dieser Web Smart Lite Giga Switch ist ein Standardswitch, der sowohl die IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren. Zusätzlich hat der Switch QoS (Quality of Service) und VLAN implementiert.
- Seite 14 Erklärung der Frontblende PoE für Port 1 bis Port 8 RJ45 LNK/ACT Port 1 bis Port 8 Status Erklärung PoE/Alert Geräte mit mehr als dem maximalen PoE Power Budget verbunden. (für P1085) Blinkend Mehr als 80% des maximalen Power Budget wird für PoE Geräte zur Verfügung gestellt.
- Seite 15 Knopf zum Zurücksetzen auf Werkseinstellungen. Drücken zum Neustart des Systems. (<5 ● Sekunden) Die PoE/Alert und SYS LEDs werden ebenfalls blinken. ● Drücken zum Zurücksetzen des Systems auf Werkseinstellungen. (5~20 Sekunden) Die PoE/Alert und SYS LEDs werden ausgehen, wenn der RST Knopf zwischen 5 und 10 Sekunden gedrückt wird.
- Seite 16 VigorSwitch P2121/G2121 L2 Managed Gigabit Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 8 + 4 Combo GbE Ports PoE Switch ●...
- Seite 17 EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 8 + 4 Combo GbE Ports Switch ●...
- Seite 18 Packungsinhalt Der mit 8 Ports + 4 Combo UTP/SFP Ports ausgestattete L2 Managed Gigabit Ports Switch ist ein Standardswitch, der sowohl die IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren.
- Seite 19 Erklärung der Frontblende PoE für Port 1 bis Port 8 RJ45 LNK/ACT Combo Port 1 bis Port 8 Port LNK/ACT Status Erklärung PoE/Alert An (Grün) Geräte mit mehr als dem maximalen PoE Power Budget verbunden. (für P2121) Blinkend Mehr als 80% des maximalen Power Budget (Grün) wird für PoE Geräte zur Verfügung gestellt.
- Seite 20 Der Port ist nicht verbunden oder der Link fehlerhaft. Combo für Port An (Grün) Das Gerät ist mit 1000Mbps verbunden. 9 ~ 12 Das Gerät ist mit 10/100Mbps verbunden. (RJ 45 LNK/ (Orange) ACT) Blinkend Das System sendet oder empfängt Daten über diesen Port.
- Seite 21 Hinweis Die folgenden Grenzwerte gelten für den VigorSwitch P2121 Ausgabeleistung -- ● IEEE 802.3af Max. 15.4W Ausgabe unterstützt ● IEEE 802.3at Max. 30W Ausgabe unterstützt PoE Power Budget –- ● 140 Watt (Max)
- Seite 22 VigorSwitch P1280 / G1280 Web Smart Gigabit Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ●...
- Seite 23 EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 24 Ports Gigabit Switch ● Modellnummer: VigorSwitch G1280 ●...
- Seite 24 Packungsinhalt Der mit 24 Ports + 4 Combo UTP/SFP Ports ausgestattete Web Smart Gigabit Ports Switch ist ein Standardswitch, der sowohl IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren.
- Seite 25 Erklärung der Frontblende PoE für Port 1 bis Port 24 Combo RJ45 LNK/ACT Port Port 1 bis Port 24 LNK/ACT Status Erklärung PoE/Max An (Grün) Geräte mit mehr als dem maximalen PoE Power Budget verbunden. (für P1280) Geräte innerhalb des maximalen PoE Budgets verbunden.
- Seite 26 Combo für Port An (Grün) Das Gerät ist mit 1000Mbps verbunden. 25 ~ 28 Das Gerät ist mit 10/100Mbps verbunden. (RJ 45 LNK/ (Orange) ACT) Blinkend Das System sendet oder empfängt Daten über diesen Port. Der Port ist nicht verbunden oder der Link fehlerhaft.
- Seite 27 VigorSwitch P2280x / G2280x L2+ Managed Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ●...
- Seite 28 EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 24+4 port 10G up-link Switch ●...
- Seite 29 Packungsinhalt Der mit 24 Gigabit Ports + 4 SFP+ Ports ausgestattete L2+ Managed Switch ist ein Standardswitch, der sowohl IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren. Zusätzlich hat der Switch QoS (Quality of Service) und VLAN implementiert.
- Seite 30 Erklärung der Frontblende Port 1 bis 24 (PoE) Port 25 to 28 Port 1 bis 24 (GbE RJ45) (SFP+) Status Erklärung Ein Alarm wegen Systemfehlers aufgrund von An (Rot) Überhitzung oder falscher Spannung. Monitor Das Gerät ist in normalem Zustand und arbeitet normal.
- Seite 31 Port 1 ~ 24 Blinkend Das System sendet oder empfängt Daten über (GbE RJ45) diesen Port. Der Port ist nicht verbunden oder der Link ist fehlerhaft. An (Grün) Das Gerät ist mit 1000Mbps verbunden. An (Blau) Das Gerät ist mit 10Gbps verbunden. Das Gerät ist mit 10/100Mbps verbunden.
- Seite 32 VigorSwitch P2540x/ G2540x L2+ Managed Switch EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: PoE 48+6 ports 10G up-link Switch ●...
- Seite 33 EU Konformitätserklärung Wir, die DrayTek Corp. , mit Sitz in Nr. 26, Fu Shing Road, HuKou County, Hsin-Chu Industry Park, Hsinchu 300, Taiwan , R.O.C., erklären in unserer alleinigen Verantwortung, dass das Produkt ● Produktname: 48+6 ports 10G up-link Switch ●...
- Seite 34 Packungsinhalt Der L2+ Managed Switch (48 Gigabit Ports + 6 SFP+ Ports) ist ein Standard- switch, der sowohl IEEE 802.3u/ab Fast Ethernet und Gigabit Ethernet Spezifikationen erfüllt. Der Netzwerkadministrator kann sich am Switch anmelden und von jedem Port die Aktivitäten monitoren, konfigurieren und kontrollieren. Zusätzlich hat der Switch QoS (Quality of Service) und VLAN implementiert.
- Seite 35 Erklärung der Frontblende Status Erklärung Ein Alarm wegen Systemfehlers aufgrund von An (Rot) Überhitzung oder falscher Spannung. Monitor Das Gerät ist in normalem Zustand und arbeitet normal. Die Leistung ist mehr als (>) 80% Watt des PoE Blinkend (Grün) Power Budgets. Alert (für P2540x) Die Leístung ist weniger als (<) 80% Watt des...
- Seite 36 Port 49 ~ 54 An (Orange) Das Gerät ist mit 10/100Mbps verbunden. (SFP+) Blinkend Das System sendet oder empfängt Daten über diesen Port. Schnittstelle Beschreibung Rücksitzen auf Werkseinstellungen. Port 1 ~ 48 (PoE) Port 1 bis Port 48 können für Ethernet- Verbindungen und PoE Verbindungen Port 1 ~ 48 (RJ45) verwendet werden, abhängig vom...
-
Seite 37: Hardwareinstallation
1. Hardwareinstallation Dieser Abschnitt führt Sie durch die Installation des Switches über die Hardwareverbindungen und die Konfiguration der Einstellungen des Switches mittels Web-Browsers. Bevor Sie mit der Konfiguration des Switches beginnen, müssen Sie Ihre Geräte korrekt verbinden. In diesem Abschnitt nehmen wir den VigorSwitch P2280x als ein Beispiel: Hinweis Schließen Sie das Gerät an diesem Switch an und beziehen Sie eine 54V-Stromquelle über Cat. - Seite 38 1.2 Rack-Mounted Installation Der Switch kann einfach unter Verwendung des Rack Mount Kit installiert werden. In diesem Abschnitt nehmen wir den VigorSwitch P2280x als ein Beispiel: Bringen Sie die mitgelieferten Winkel an den Seiten des Switchgehäuses unter Zuhilfenahme der mitgelieferten Schrauben an. Jeweils auf der linken und rechten Seite wird ein Winkel mit 4 Schrauben angebracht.
-
Seite 39: Softwarekonfiguration
2. Softwarekonfiguration In diesem Abschnitt nehmen wir den VigorSwitch P2280x als ein Beispiel: Vor Verwendung des Switches führen Sie bitte folgende Schritte aus: 1. Stellen Sie eine physikalische Verbindung mit einem geeigneten UTP Cat. 5e Kabel mit RJ-45 Anschlüssen zwischen PC und Switch her. Wenn der PC direkt mit dem Switch verbunden ist, müssen Sie die selbe Subnetzmaske für PC und Switch konfigurieren. - Seite 40 Dieses DrayTek-Produkt verwendet Software, die teilweise oder vollständig unter den Bedingungen der GNU GENERAL PUBLIC LICENSE lizenziert ist. Der Autor der Software gibt keine Garantie. Für DrayTek- Produkte wird eine beschränkte Garantie angeboten. Diese beschränkte Garantie gilt nicht für Software-Anwendungen oder Programme.
