13.3 Installation im Z-Modus

13.3.1 Installation mit zwei Schienen Z-Modus
Die Vorgehensweise ist die gleiche wie in Kapitel 13.2, nur die zweite
Schiene ist um 180 ° verdreht

13.3.2 Installation mit zwei Wandlerschienen

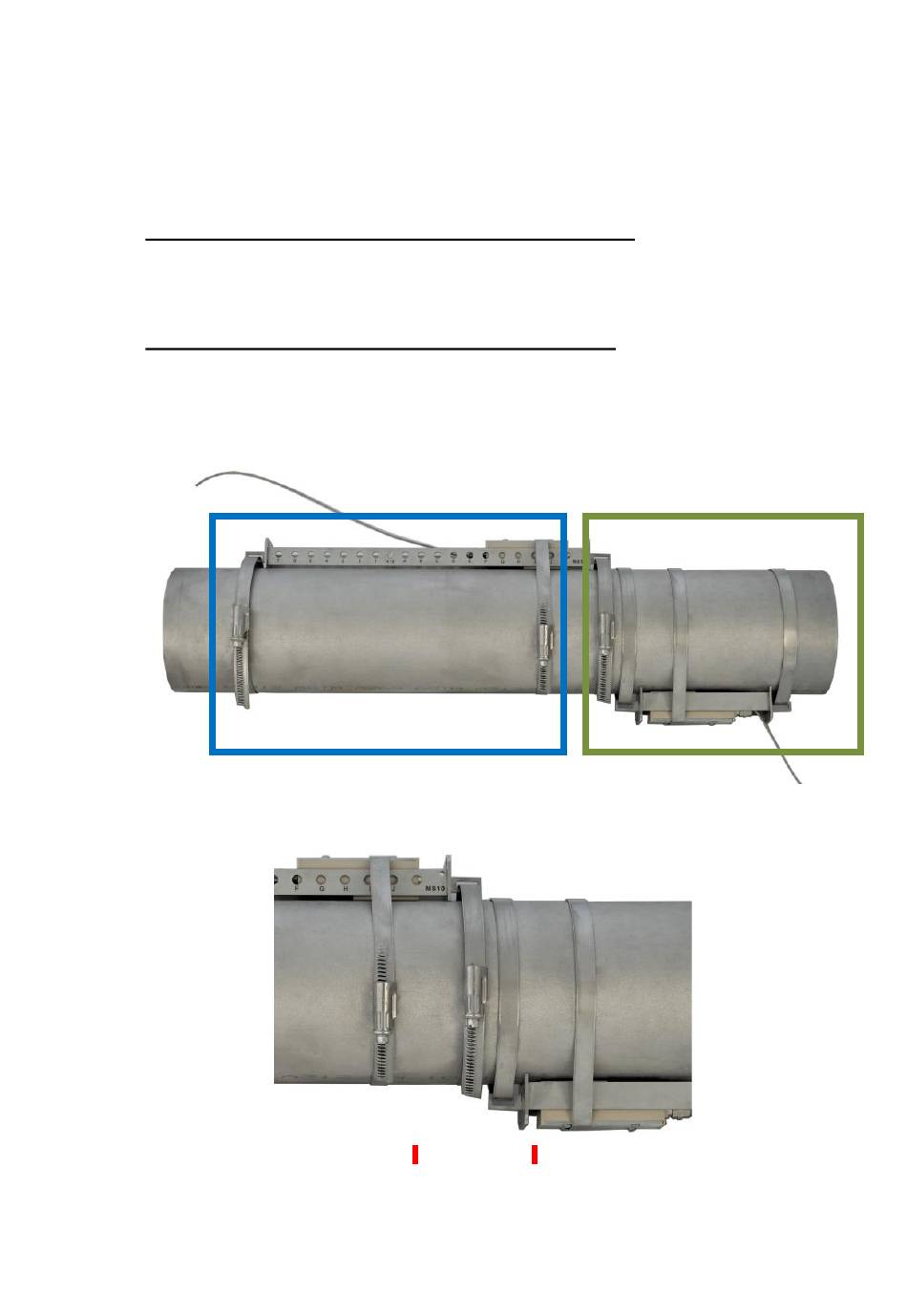

Montieren Sie die Schiene und einen Wandler wie in der Abbildung unten
(Teil A) auf dem Rohr und messen Sie den Abstand zwischen den
Wandlern und montieren Sie in der gleichen Prozedur wie den ersten
Wandler den zweiten Wandler in der gegenüberliegenden Schiene (Teil B).
92 WDV MOLLINÉ Mess- und Regeltechnik GmbH
92
Part A
Abstand
welcher im
Setup-
Display
angezeigt
wurde
Part B
