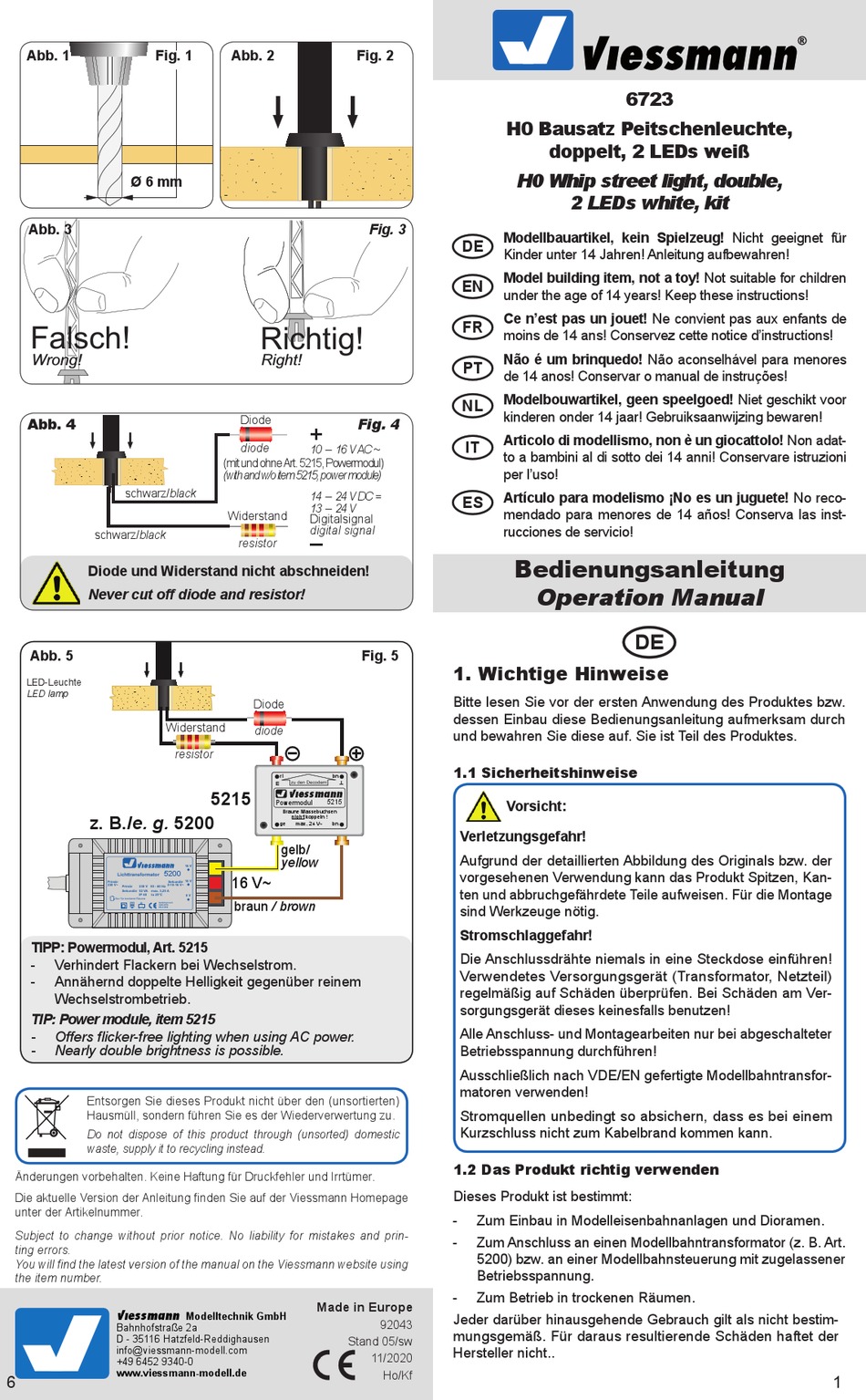

Abb. 1 Fig. 1
Ø 6 mm
Abb. 3
Falsch! Falsch!
Wrong! Wrong!
Abb. 4
schwarz/black
schwarz/black
Diode und Widerstand nicht abschneiden!
Never cut off diode and resistor!
Abb. 5
LED-Leuchte
LED lamp
Widerstand
z. B./e. g. 5200
5200
Lichttransformator
Primär Sekundär
230 V~ 0-10-16 V~
Primär 230 V 50 - 60 Hz
Sekundär 52 VA max. 3,25 A
IP 40 ta 25°C
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul, Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module, item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
Entsorgen Sie dieses Produkt nicht über den (unsortierten)
Hausmüll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose of this product through (unsorted) domestic
waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes and prin-
ting errors.
You will find the latest version of the manual on the Viessmann website using
the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
+49 6452 9340-0
www.viessmann-modell.de
6
Abb. 2
Richtig! Richtig!
Right! Right!
Diode
+
diode
10 – 16 V AC ~
(mit und ohne Art. 5215, Powermodul)
(with and w/o item 5215, power module)
14 – 24 V DC =
13 – 24 V
Widerstand
Digitalsignal
digital signal
–
resistor
Diode
diode
resistor
rt bn
zu den Decodern
E
5215
viessmann
Powermodul 5215
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~ bn
gelb/
yellow
16 V
16 V~ 16 V~
10 V
0 V
braun / brown
Made in Europe
Modelltechnik GmbH
Fig. 2
H0 Bausatz Peitschenleuchte,
Fig. 3
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet! Ne convient pas aux enfants de
FR
moins de 14 ans! Conservez cette notice d'instructions!
Não é um brinquedo! Não aconselhável para menores
PT
de 14 anos! Conservar o manual de instruções!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Fig. 4
Articolo di modellismo, non è un giocattolo! Non adat-
IT
to a bambini al di sotto dei 14 anni! Conservare istruzioni
per l'uso!
Artículo para modelismo ¡No es un juguete! No reco-
ES
mendado para menores de 14 años! Conserva las inst-
rucciones de servicio!
Fig. 5
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals bzw. der
vorgesehenen Verwendung kann das Produkt Spitzen, Kan-
ten und abbruchgefährdete Teile aufweisen. Für die Montage
sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
Ausschließlich nach VDE/EN gefertigte Modellbahntransfor-
matoren verwenden!
Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zum Anschluss an einen Modellbahntransformator (z. B. Art.
5200) bzw. an einer Modellbahnsteuerung mit zugelassener
Betriebsspannung.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
92043
mungsgemäß. Für daraus resultierende Schäden haftet der
Stand 05/sw
Hersteller nicht..
11/2020
Ho/Kf
6723
doppelt, 2 LEDs weiß
H0 Whip street light, double,
2 LEDs white, kit
Bedienungsanleitung
Operation Manual
