ECOHEAT Pump Luft/Wasser
Anschluss-Zubehör Heizstab

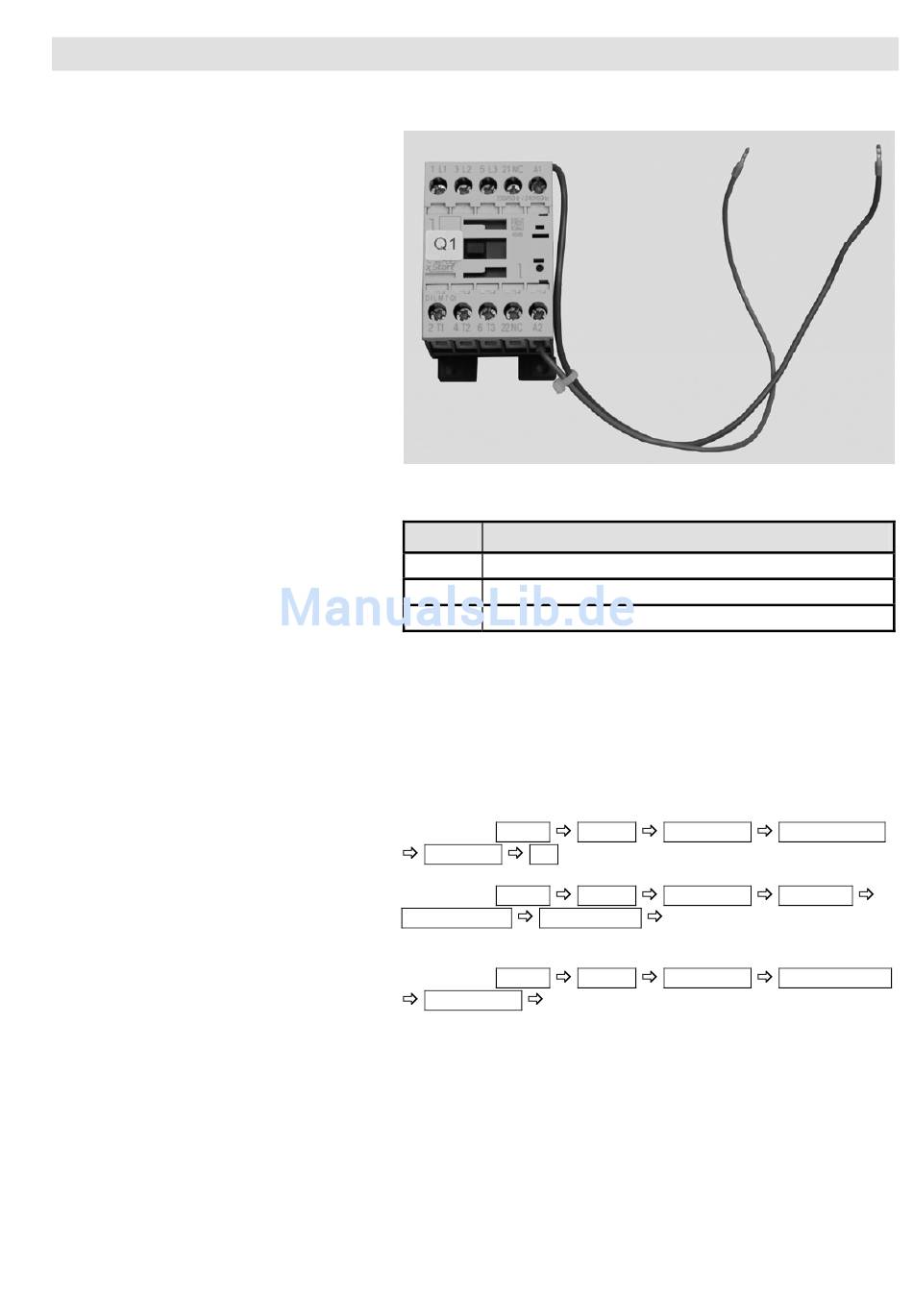

Abb. 33: Elektro-Set Heizstab
Legende zu Abb. 33:
Kürzel
K1 L1 Phase L1 Netz E-Heizstab
K1 L2 Phase L2 Netz E-Heizstab
K1 L3 Phase L3 Netz E-Heizstab
Durch das Elektro-Set Heizstab lässt sich ein Heizstab einbinden.
Das Schütz Q1/K1 (s. Abb. 33) wird auf die Hut-Schiene geklemmt.
Die Anschlüsse A1 und A2 müssen mit den Klemmen A7 L und AZ
N verbunden werden (s. hierzu auch Stromlaufplan Teil 5, Seite 30).
Der Elektro-Heizstab wird über den Regler als WE2 (Wärmeerzeu-
ger 2) angesteuert. Folgende WE2-Parameter müssen angepasst
werden:
Tastenfolge: Home
WE2 Typ 01
Tastenfolge: Home
Leistung/Stufe WE2 Stufe 1
eingeben
Tastenfolge: Home
Max TA WE Abschalttemperatur Heizstab oberer Bivalenz-
punkt eingeben
Für weitere Informationen verweist Intercal auf die Anleitung „Mon-
tage-Betrieb-Wartung Merlin...".
Bedeutung
Regler Fachmann
Regler Fachmann
Leistung des Heizstabs in kW
Regler Fachmann
Montage
Konfiguration
Kaskade
Wärmepumpe
