Inhalt Verwendete Bezeichnungen Ausschalten des Projektors............. 30 Projektionsmodi................31 Änderung des Projektionsmodus über die Menüs............31 Vorstellung Ihres Projektors Anpassen der Bildhöhe..............32 Projektorteile und -funktionen............9 Bildform .................... 33 Projektorteile – Front/oben ......................9 Automatische Korrektur von Bildform und Fokus............33 Projektorteile –...
Seite 3
Inhalt HDMI-CEC-Funktionen..............51 Lösung von Problemen mit dem Projektorbetrieb ............74 Lösung von Problemen mit der Projektorabschaltung ..........74 Verbundene Geräte über HDMI-CEC-Funktionen bedienen......... 51 Lösung von Bildproblemen............. 75 Installation eines Sicherheitskabels..........53 Lösung von Problemen fehlender Bilder ................75 Projektor-Firmware aktualisieren ..........
Seite 4
Inhalt Informationen zur Lasersicherheit..........93 Laserwarnetiketten ........................93 Glossar....................95 Hinweise.................... 96 Indication of the manufacturer and the importer in accordance with requirements of EU directive ....................96 Verwendungshinweise........................ 96 Marken............................... 96 Urheberrechtliche Hinweise...................... 97 Copyright-Zuschreibung ......................97...
Verwendete Bezeichnungen Sicherheitssymbole Der Projektor und seine Anleitungen nutzen grafische Symbole und Etiketten zur Anzeige von Inhalten, die Sie in der sicheren Nutzung des Projektors unterweisen. Lesen und befolgen Sie zur Vermeidung von Verletzungen und Sachschäden aufmerksam die mit diesen Symbolen und Etiketten gekennzeichneten Anweisungen. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung zu Verletzungen oder sogar zum Tod führen können.
Seite 6
Verwendung der Anleitung zur Suche nach Informationen Die PDF-Anleitung ermöglicht die Suche nach gewünschten Informationen mittels Suchbegriffen oder das direkte Springen zu bestimmten Abschnitten mittels Lesezeichen. Sie können zudem nur die von Ihnen benötigten Seiten drucken. Dieser Abschnitt erläutert die Nutzung einer PDF-Anleitung, die in Adobe Reader X an Ihrem Computer geöffnet wurde.
Seite 7
Druck nur der von Ihnen benötigten Seiten Sie können nur die von Ihnen benötigten Seiten extrahieren und drucken. Klicken Sie im Datei-Menü auf Drucken, geben Sie dann unter Seiten in Zu druckende Seiten die Seiten an, die Sie drucken möchten. •...

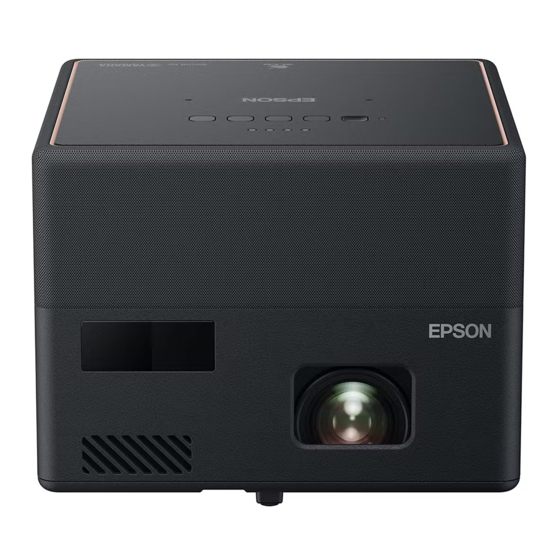

Projektorteile und -funktionen Die folgenden Abschnitte erklären die Projektorteile und ihre Funktionen. Bezeichnung Funktion Fernbedienungsempfä Empfängt die Signale der Fernbedienung. g g Relevante Links nger • "Projektorteile – Front/oben" • "Projektorteile – Rückseite" S.10 Kamera Passt Fokus und Form des projizierten Bildes automatisch an.
Projektorteile und -funktionen g g Relevante Links Bezeichnung Funktion • "Verwendung der Fernbedienung" S.24 Luftaustritt Aus dem Luftaustritt strömt die zur internen Kühlung • "Status der Projektoranzeige" S.73 des Projektors verwendete Luft. • "Verbindung mit Videoquellen" S.21 • "An ein ARC-konformes AV-System anschließen" S.22 Vorsicht •...
Projektorteile und -funktionen Projektorteile – Unterseite Bezeichnung Funktion Einstellbarer vorderer Wenn Sie den Projektor auf einer Fläche, wie z. B. Fuß einen Schreibtisch, aufstellen, stellen Sie die Position des projizierten Bildes durch Herausziehen des Fußes ein. g g Relevante Links •...
Projektorteile und -funktionen Projektorteile – Projektorfernbedienung Bezeichnung Funktion Anzeige/Mikrofon Schaltet sich bei der Ausgabe von Signalen von der Fernbedienung ein. Erkennt Audio bei Betätigung der Mikrofon-Taste. YouTube-Taste Startet die YouTube-Anwendung. Bluetooth- Wechselt zum Bluetooth-Lautsprechermodus. Lautsprechermodus- Taste Pfeiltasten Wählt Menüelemente, während das Projektormenü angezeigt wird.
Seite 13
Projektorteile und -funktionen Bezeichnung Funktion Startseite-Taste Zeigt den Startbildschirm des Android TV ™ Mikrofon-Taste Ermöglicht Ihnen die Bedienung Ihres Android TV ™ mit Sprachbefehlen. [Enter]-Taste Ruft die aktuelle Auswahl auf und wechselt zur nächsten Ebene, während das Projektormenü angezeigt wird. Quellensuche-Taste Zeigt eine Liste verfügbarer Eingangsquellen.
Projektor aufstellen Befolgen Sie die Anweisungen in diesen Abschnitten zur Aufstellung Ihres Projektors. g g Relevante Links • "Projektorstandort" S.15 • "Projektorverbindungen" S.21 • "Einlegen von Batterien in die Fernbedienung" S.23 • "Einrichtung von Android TV™" S.25...
Projektorstandort Sie können den Projektor zur Bildprojektion auf nahezu jedem flachen • Lassen Sie genügend Platz zu Belüftung rund um und unter dem Projektor; Untergrund aufstellen. stellen Sie ihn nicht auf oder in die Nähe von etwas, das die Belüftungsöffnungen blockieren könnte. Zudem können Sie den Projektor in einer Halterung installieren, wenn Sie ihn an einem festen Standort verwenden möchten.
Projektorstandort Warnung Warnung • Wenn Sie den Projektor an die Decke hängen möchten, müssen Sie eine • Halten Sie die Luftaustritte des Projektors frei. Werden sie versehentlich Deckenhalterung installieren. Falls Sie den Projektor nicht richtig installieren, verdeckt, kann dies zu einer Überhitzung im Gerät führen und ein Brandrisiko kann er herunterfallen und Schäden oder Verletzungen verursachen.
Projektorstandort Standard Installationsfläche Beachten Achten Sie darauf, folgenden Freiraum rund um den Projektor einzuhalten, damit die Abluft- und Zuluftöffnungen nicht blockiert werden. Umgedreht 10 cm 20 cm 30 cm g g Relevante Links • "Warnhinweise zur Installation" S.17 Vorsicht • "Projektionsmodi" S.31 Installieren Sie das mitgelieferte Netzteil mehr als 30 cm vom Projektor entfernt.
Projektorstandort Entnehmen Sie dem Anhang Einzelheiten darüber, wie groß der Abstand • Sie können den Projektor an VESA-konformer (75 × 75 mm) zwischen Projektor und Projektionsfläche basierend auf der Größe des Montage-Hardware installieren. projizierten Bildes sein soll. • Sie können den Projektor an einem Stativ installieren, an dem Befestigungsschrauben der Größe 1/4-20UNC verwendet werden können.
Seite 19
Projektorstandort Fädeln Sie bei Installation des Projektors an einer erhöhten Stelle das Befestigen Sie die Montageplatte am Projektor und sichern Sie sie mit optionale Sicherheitsdrahtset (ELPWR01) durch die Montageplatte. den mit der Montageplatte gelieferten Schrauben. Vorsicht Verwenden Sie die in Schritt 2 entfernten hinteren Füße nicht zur Befestigung der Montageplatte.
Seite 20
Projektorstandort Vorsicht Achten Sie bei Installation des Projektors am Stativ darauf, die Schrauben des Stativs sicher festzuziehen. Wenn Sie den Projektor verkehrt herum platzieren, könnten sich die Schrauben lösen und der Projektor könnte vom Stativ fallen. Stellen Sie bei Installation des Projektors an einer erhöhten Stelle, wie einer Decke, sicher, dass Sie den Karabiner des optionalen Sicherheitsdrahtsets (ELPWR01) an einem Punkt einhaken, der stark genug ist, das Gewicht von Projektor und Montage-...
Projektorverbindungen Beachten Sie diese Abschnitte zum Anschließen des Projektors an einer Verbinden Sie das HDMI-Kabel mit dem HDMI-Ausgang Ihrer Vielzahl von Projektionsquellen. Videoquelle. Verbinden Sie das andere Ende mit dem HDMI-Anschluss des Beachten Projektors. Prüfen Sie Form und Ausrichtung der Anschlüsse an jedem Kabel, das Sie anschließen möchten.
Projektorverbindungen Vorsicht Beginnen Sie eine Wiedergabe nicht bei einer hohen Lautstärkeeinstellung. Plötzliche laute Geräusche können das Gehör schädigen. Achten Sie vor dem Ausschalten des Geräts immer darauf, die Lautstärke zu verringern, damit Sie diese dann nach dem erneuten Einschalten schrittweise wieder erhöhen können.
Einlegen von Batterien in die Fernbedienung Für die Fernbedienung werden die beiden AAA-Batterien verwendet, die mit Legen Sie die Batterien ein; beachten Sie die Ausrichtung der Enden + dem Projektor geliefert wurden. und –. Beachten Bitte lesen Sie vor dem Umgang mit den Batterien die Sicherheitsanweisungen. Entfernen Sie die Batteriefachabdeckung wie abgebildet.
Einlegen von Batterien in die Fernbedienung Bringen Sie die Batteriefachabdeckung wieder an und drücken Sie sie Verwenden Sie die Fernbedienung nicht bei hellem herunter, bis sie einrastet. Leuchtstofföhrenlicht oder direktem Sonnenlicht; andernfalls reagiert der Projektor möglicherweise nicht auf die Befehle. Falls Sie die Fernbedienung längere Zeit nicht benutzen, entfernen Sie die Batterien.
Einrichtung von Android TV™ Wenn Sie den Projektor zum ersten Mal einschalten, müssen Sie das Wählen Sie bei Anzeige des Sprachauswahlbildschirms die Sprache, die integrierte Android TV einrichten. Sie nutzen möchten. ™ Sie können die jeweiligen Einstellungen auch nach Abschluss der Ersteinrichtung ändern.
Einrichtung von Android TV™ g g Relevante Links • "Android TV™-Startbildschirm" S.26 Android TV ™ -Startbildschirm Wenn Sie den Projektor einschalten oder die -Taste an der Fernbedienung drücken, wird der Android TV -Startbildschirm angezeigt. Sie können über den Startbildschirm mühelos auf Online-Inhalte, Anwendungen und Projektoreinstellungen zugreifen.
Verwendung der Basisfunktionen des Projektors Befolgen Sie die Anweisungen in diesen Abschnitten zur Nutzung der Basisfunktionen des Projektors. g g Relevante Links • "Einschalten des Projektors" S.28 • "Ausschalten des Projektors" S.30 • "Projektionsmodi" S.31 • "Anpassen der Bildhöhe" S.32 •...
Einschalten des Projektors Schalten Sie zuerst den Projektor und dann das Videogerät ein, das Sie nutzen angezeigt. Befolgen Sie die Anweisungen zum Abschließen der möchten, wenn Sie ein Videogerät an den Projektor anschließen. Einstellungen. Verbinden Sie das Netzteil mit dem Netzteilanschluss des Projektors. Warnung Schließen Sie das Netzkabel an das Netzteil an.
Seite 29
Einschalten des Projektors Warnung • In folgenden Fällen müssen Sie den Netzstecker aus der Steckdose ziehen und alle Reparaturarbeiten am Projektor qualifiziertem Servicepersonal überlassen. Falls die Nutzung unter diesen Bedingungen fortgesetzt wird, drohen Brand- und Stromschlaggefahr. • Falls Rauch aus dem Netzteil austritt. •...
Ausschalten des Projektors Schalten Sie den Projektor nach Gebrauch aus. • Schalten Sie diesen Projektor zur Verlängerung der Produktlebenszeit bei Nichtbenutzung aus. Die Lichtquellenlebensdauer variiert je nach Umgebungsbedingungen und Nutzung. Die Helligkeit kann mit der Zeit nachlassen. Drücken Sie die Ein-/Austaste am Bedienfeld oder an der Fernbedienung.
Projektionsmodi Je nachdem, wie Sie den Projektor positioniert haben, müssen Sie zur Wählen Sie das Display-Menü und drücken Sie [Enter]. richtigen Bildprojektion möglicherweise den Projektionsmodus ändern. • Standard ermöglicht Ihnen die Projektion von einem Tisch von der Vorderseite der Projektionsfläche. •...
Anpassen der Bildhöhe Wenn Sie von einem Tisch oder anderen flachen Untergrund projizieren und das Bild zu hoch oder tief ist, können Sie die Bildhöhe über den einstellbaren Fuß des Projektors anpassen. Je größer der Neigungswinkel ist, desto schwieriger wird es, den Fokus einzustellen.
Bildform Sie können ein gleichmäßiges, rechteckiges Bild projizieren, indem Sie den g g Relevante Links Projektor ebenerdig direkt vor der Mitte der Projektionsfläche aufstellen. Falls • "Projektorfunktionseinstellungen – Display-Menü" S.62 Sie den Projektor in einem Winkel zur Projektionsfläche aufstellen oder nach oben, unten oder zur Seite neigen, müssen Sie möglicherweise die Bildform korrigieren.
Bildform Wählen Sie das Display-Menü und drücken Sie [Enter]. • H-Keystone Wenn Sie fertig sind, drücken Sie Nach der Korrektur ist Ihr Bild etwas kleiner. g g Relevante Links • "Projektorfunktionseinstellungen – Display-Menü" S.62 Korrektur der Bildform mit Eckanpassung Wählen Sie H/V-Keystone und drücken Sie [Enter]. Sie können Form und Größe eines ungleichmäßig rechteckigen Bildes über das Menü...
Seite 35
Bildform Wählen Sie das Display-Menü und drücken Sie [Enter]. Drücken Sie zum Zurückkehren zur Bereichsauswahl Falls die Richtungstaste am Bildschirm grau wird, können Sie keine weitere Anpassung in diese Richtung vornehmen. Wiederholen Sie bei Bedarf die Schritte 5 und 6 zur Anpassung der restlichen Punkte.
Fokussieren des Bildes über die Projektormenüs Der Fokus kann mit Hilfe der Projektormenüs korrigiert werden. g g Relevante Links • "Projektorfunktionseinstellungen – Display-Menü" S.62 Wenn Sie die Taste an der Fernbedienung drücken, korrigiert Auto Keystone automatisch Fokus und etwaige Trapezverzerrungen des projizierten Bildes.
Auswahl einer Bildquelle Wenn mehrere Bildquellen mit dem Projektor verbunden sind, z. B. ein Computer und ein DVD-Player, können Sie von einer Bildquelle zur anderen wechseln. Stellen Sie sicher, dass die verbundene Bildquelle, die Sie nutzen möchten, eingeschaltet ist. Bei Videobildquellen legen Sie eine DVD oder ein anderes Videomedium ein und drücken die Wiedergabetaste.
Bildseitenverhältnis Der Projektor kann Bilder in verschiedenen Seitenverhältnissen (das Wählen Sie Bild und drücken Sie [Enter]. Verhältnis zwischen Höhe und Breite) anzeigen, die auch als Bildformat bezeichnet werden. Normalerweise bestimmt das Eingangssignal von Ihrer Videoquelle das Bildformat. Sie können das Seitenverhältnis jedoch bei bestimmten Bildern entsprechend Ihrer Projektionsfläche ändern.
Bildseitenverhältnis Verfügbare Bildformate Sie können je nach Eingangssignal von Ihrer Bildquelle folgende Bildformate wählen. • Beachten Sie, dass Sie mit der Verwendung der Seitenverhältnisfunktion des Projektors zur Verkleinerung, Vergrößerung oder Aufteilung des projizierten Bildes für kommerzielle Zwecke oder öffentliche Vorführungen nach geltendem Urheberrecht möglicherweise die Urheberrechte des Urheberrechtsinhabers an diesem Bild verletzen.
Anpassen der Bildqualität (Farbmodus) Der Projektor bietet verschiedene Farbmodi zur Bereitstellung optimaler Wählen Sie das Bild-Menü und drücken Sie [Enter]. Helligkeits-, Kontrast- und Farbwerte für eine Vielzahl von Betrachtungsumgebungen und Bildtypen. Sie können den auf Ihr Bild und Ihre Umgebung abgestimmten Modus wählen oder mit den verfügbaren Modi experimentieren.
Anpassen der Bildqualität (Farbmodus) Verfügbare Farbmodi Sie können den Projektor je nach Umgebung und Bildtypen auf die Nutzung dieser Farbmodi einstellen. Farbmodus Beschreibung Dynamisch Dies ist der hellste Modus. Ideal bei Bevorzugung von Helligkeit. Lebendig Ideal zur Anzeige verschiedener Inhalte in einer hellen Umgebung.
Einschalten der automatischen Luminanzanpassung Sie können Dynamischer Kontrast zur automatischen Optimierung der Wählen Sie eine der folgenden Optionen und drücken Sie [Enter]: Bildhelligkeit aktivieren. Dies verbessert den Bildkontrast basierend auf der • Hohe Geschw. passt die Helligkeit an, sobald sich die Szene ändert. Helligkeit des projizierten Inhalts.
Bildqualität im Detail anpassen Sie können verschiedene Aspekte der Darstellung von Qualität und Farben in Wählen Sie eine der folgenden Optionen: Ihren projizierten Bildern feineinstellen. • Passen Sie zur Festlegung der Gesamthelligkeit von Farben die Helligkeit-Einstellung an. Schalten Sie den Projektor ein und zeigen Sie ein Bild an. •...
Anpassen der Lichtquellenhelligkeit Sie können die Helligkeit der Projektorlichtquelle anpassen. Drücken Sie zum Verlassen der Menüs Schalten Sie den Projektor ein und zeigen Sie ein Bild an. g g Relevante Links • "Bildqualitätseinstellungen – Bild-Menü" S.58 Drücken Sie die -Taste der Fernbedienung. Wählen Sie das Bild-Menü...
Steuerung der Lautstärke mit den Lautstärketasten Die Lautstärketasten steuern das interne Lautsprechersystem des Projektors. Schalten Sie den Projektor ein und starten Sie ein Video. Drücken Sie zum Erhöhen oder Verringern der Lautstärke wie dargestellt die Taste oder am Bedienfeld oder an der Fernbedienung.
Toneinstellungen (Tonmodus) anpassen Der Projektor bietet verschiedene Toneeinstellungen zur Feinabstimmung der Wählen Sie Ihren Tonmodus und drücken Sie [Enter]. Tonqualität für eine Vielzahl von Wiedergabeumgebungen. Wählen Sie detaillierte Toneinstellungen, wie Surround-Sound-Effekte, Sie können den auf Ihr Bild abgestimmten Modus wählen oder mit den und konfigurieren Sie Einstellungene ntsprechend Ihrer verfügbaren Modi experimentieren.
Toneinstellungen (Tonmodus) anpassen Tonmodus Beschreibung Einstellung Beschreibung Karaoke-Modus Eignet sich ideal zur Wiedergabe von Karaoke- Tonausgabeformat Wählt das Tonausgabeformat. Inhalten, da die Echos und die Weite eines PCM: Gibt Ton im PCM-Format (2ch) aus. Veranstaltungsortes wiedergegeben werden. Automatisch: Gibt Ton von höherer Qualität aus. Ermöglicht Ihnen die Wiedergabe von Liedern ohne Dieser Projektor unterstützt die folgenden Einbußen bei Stimmeffekten durch Karaoke-Apps...
Anpassen der Projektorfunktionen Befolgen Sie die Anweisungen in diesen Abschnitten zur Nutzung der Einstellfunktionen Ihres Projektors. g g Relevante Links • "Projektor als Bluetooth-Lautsprecher nutzen" S.49 • "Bild vorübergehend abschalten (V Mute)" S.50 • "HDMI-CEC-Funktionen" S.51 • "Installation eines Sicherheitskabels" S.53 •...
Projektor als Bluetooth-Lautsprecher nutzen Sie können den Lautsprecher des Projektors zur Audioausgabe von einem per Bluetooth-Spezifikationen Bluetooth verbundenen Video-/Audiogerät verwenden. Version Bluetooth Ver. 5.0 Drücken Sie die -Taste am Bedienfeld oder der Unterstützte Profile A2DP, AVRCP, HID, HOGP Fernbedienung, wenn Sie den Bluetooth-Lautsprechermodus aufrufen möchten.
Bild vorübergehend abschalten (V Mute) Wenn Sie nur Ton vom Projektor ausgeben möchten, können Sie das projizierte Bild vorübergehend abschalten. Drücken Sie die -Taste am Bedienfeld oder an der Fernbedienung. Die Lichtquelle schaltet sich aus und das projizierte Bild wird unterbrochen.
HDMI-CEC-Funktionen Wenn eine Audio-/Videoquelle, die den HDMI-CEC-Standard erfüllt, an den Wählen Sie das Einstellung-Menü und drücken Sie [Enter]. HDMI-Anschluss des Projektors angeschlossen wird, können Sie bestimmte Funktionen des verbundenen Geräts über die Fernbedienung des Projektors steuern. g g Relevante Links •...
Seite 52
HDMI-CEC-Funktionen Sie können das verbundene Gerät über die Fernbedienung des Projektors steuern, bspw. die Wiedergabe starten/stoppen oder die Lautstärke anpassen. g g Relevante Links • "Projektorfunktionseinstellungen – Einstellung-Menü" S.63...
Installation eines Sicherheitskabels Sie können den Sicherheitssteckplatz am Projektor zur Anbringung eines Kensington MicroSaver-Sicherheitssystems verwenden. Weitere Informationen zum MicroSaver-Sicherheitssystem finden Sie unter http://www.kensington.com/. g g Relevante Links • "Projektorteile – Front/oben"...
Projektor-Firmware aktualisieren Über ein Netzwerk können Sie die neueste Version der Projektor-Firmware erhalten. Wenn eine neue Projektor-Firmware verfügbar ist, wird automatisch eine Benachrichtigung angezeigt. Befolgen Sie die Anweisungen zur Aktualisierung der Firmware. Drücken Sie die -Taste der Fernbedienung. Wählen Sie aus der Anwendungsliste und drücken Sie [Enter].
Projektor initialisieren Sie können alle Projektoreinstellungen auf ihre Standardwerte zurücksetzen. Wenn Sie den Projektor initialisieren, werden alle Informationen, wie installierte Anwendungen, Anmeldeinformationen zum Google-Konto und Projektor-Einstellungen, gelöscht. Notieren Sie Einstellungen, die Sie nicht verlieren möchten, bevor Sie eine Initialisierung durchführen. Drücken Sie die -Taste der Fernbedienung.
Anpassen von Menüeinstellungen Befolgen Sie die Anweisungen in diesen Abschnitten zum Aufrufen des Projektormenüsystems und zum Ändern von Projektoreinstellungen. g g Relevante Links • "Verwendung der Projektoreinstellungen" S.57 • "Bildqualitätseinstellungen – Bild-Menü" S.58 • "Tonqualitätseinstellungen – Ton-Menü" S.60 • "Projektorfunktionseinstellungen – Display-Menü" S.62 •...
Verwendung der Projektoreinstellungen Sie können über die Projektormenüs die Einstellungen zur Steuerung der Arbeitsweise Ihres Projektors anpassen. Der Projektor zeigt die Menüs auf der Projektionsfläche. Drücken Sie die -Taste der Fernbedienung. Sie sehen die Projektor-Einstellungen. Drücken Sie die Aufwärts-/Abwärtstaste zum Durchlaufen der aufgelisteten Menüs.
Bildqualitätseinstellungen – Bild-Menü Über die Einstellungen im Bild-Menü können Sie die Bildqualität der aktuell Einstellung Optionen Beschreibung verwendeten Eingangsquelle anpassen. Angepasste Helligkeit Hellt das gesamte Bild auf oder dunkelt Einstellungen es ab. Kontrast Stellt die Helligkeitsunterschiede zwischen hellen und dunklen Bildbereichen ein.
Seite 59
Bildqualitätseinstellungen – Bild-Menü g g Relevante Links • "Anpassen der Bildqualität (Farbmodus)" S.40 • "Verfügbare Farbmodi" S.41 • "Bildqualität im Detail anpassen" S.43 • "Einschalten der automatischen Luminanzanpassung" S.42 • "Anpassen der Lichtquellenhelligkeit" S.44...
Tonqualitätseinstellungen – Ton-Menü Einstellungen im Ton-Menü bieten optimalen Ton für eine Vielzahl von Einstellung Optionen Beschreibung Bildtypen. Sie können den auf Ihr Bild abgestimmten Modus wählen oder mit Virtual Surround Hoch Passt die Intensität des Surround-Effekts den verfügbaren Modi experimentieren. Niedrig Klare Stimmen Hoch...
Seite 61
Tonqualitätseinstellungen – Ton-Menü g g Relevante Links • "Toneinstellungen (Tonmodus) anpassen" S.46...
Projektorfunktionseinstellungen – Display-Menü Einstellungen im Display-Menü bieten Korrekturmaßnahmen zur g g Relevante Links einwandfreien Bildprojektion. • "Bildform" S.33 • "Projektionsmodi" S.31 Einstellung Optionen Beschreibung Auto Keystone Wählen Sie Ein, damit Fokus und horizontale/vertikale Verzerrungen des projizierten Bildes automatisch korrigiert werden. H/V-Keystone H-Keystone Korrigiert manuell horizontale...
Projektorfunktionseinstellungen – Einstellung-Menü Optionen im Einstellung-Menü ermöglichen Ihnen die Anpassung Einstellung Optionen Beschreibung verschiedener Projektorfunktionen. HDMI CEC: Wählen Sie zur Steuerung des verbundenen Audio/Video-Geräts über die Fernbedienung des Projektors Ein. Bei Einstellung auf Ein schaltet sich der Projektor automatisch ein, wenn Sie das verbundene Gerät einschalten oder die Wiedergabe am verbundenen Gerät starten.
Wartung des Projektors Befolgen Sie die Anweisungen in diesen Abschnitten zur Wartung Ihres Projektors. g g Relevante Links • "Wartung des Projektors" S.65 • "Reinigen des Objektivs" S.66 • "Reinigung des Projektorgehäuses" S.67 • "Wartung von Luftfilter und Belüftungsöffnungen" S.68...
Die einzigen Teile, die Sie ersetzen dürfen, sind Luftfilter und Fernbedienungsbatterien. Falls andere Teile ersetzt werden müssen, wenden Sie sich an Epson oder einen autorisierten Epson-Dienstleister. Warnung Bevor Sie einen Teil des Projektors reinigen, schalten Sie ihn ab und ziehen das Netzkabel.
Reinigen des Objektivs Reinigen Sie das Projektorobjektiv regelmäßig oder wann immer Sie Staub oder Schlieren auf der Oberfläche bemerken. • Entfernen Sie Staub und Schlieren, indem Sie das Objektiv vorsichtig mit einem Reinigungstuch abwischen. • Entfernen Sie hartnäckigen Schmutz, indem Sie ein weiches, flusenfreies Tuch mit Objektivreiniger anfeuchten und das Objektiv abwischen.
Reinigung des Projektorgehäuses Schalten Sie den Projektor vor der Reinigung des Projektorgehäuses ab und ziehen Sie das Netzkabel. • Verwenden Sie zum Entfernen von Staub und Schmutz ein weiches, trockenes, flusenfreies Tuch. • Hartnäckigen Schmutz entfernen Sie mit einem weichen, mit Wasser und milder Seife angefeuchteten Tuch.
Partikeln von weniger als 0,04 bis 0,2 mg/m3 verwendet wird.) Beachten Falls keine regelmäßige Wartung durchgeführt wird, informiert Sie Ihr Epson- Projektor darüber, dass die Temperatur im Inneren des Projektors einen hohen Wert erreicht hat. Warten Sie mit der Pflege Ihres Projektorfilters nicht, bis diese Warnung erscheint, da sich die Lebensdauer des Projektors verringern kann, wenn er über längere Zeit hohen Temperaturen ausgesetzt sind.
Seite 69
Wartung von Luftfilter und Belüftungsöffnungen Sie können den Luftfilter ersetzen, während der Projektor an der Decke Ziehen Sie den Luftfilter aus dem Projektor. montiert oder auf einem Tisch aufgestellt ist. Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Stellen Sie den Projektor auf den Kopf.
Seite 70
Wartung von Luftfilter und Belüftungsöffnungen Setzen Sie den neuen Luftfilter wie gezeigt im Projektor ein und drücken Sie ihn hinunter, bis er mit einem Klick einrastet. Schließen Sie die Abdeckung des Luftfilters. g g Relevante Links • "Ersatzteile" S.85...
Problemlösung Prüfen Sie die Lösungsvorschläge in diesen Abschnitten, falls Probleme mit der Benutzung des Projektors auftreten. g g Relevante Links • "Projektionsprobleme" S.72 • "Status der Projektoranzeige" S.73 • "Lösung von Problemen bei der Ein-/Abschaltung des Projektors" S.74 • "Lösung von Bildproblemen" S.75 •...
Probleme helfen. Falls keine der vorgeschlagenen Lösungen hilft, wenden Sie sich für technischen Support an Epson. Nach Reparatur des Projektors gibt Ihnen Epson den Projektor möglicherweise in seinem Ausgangszustand zurück. Achten Sie darauf, die Kontoinformationen jedes Online-Dienstes zu notieren, bevor Sie sich an Ihren örtlichen Händler oder das nächstgelegene Epson-...
Netzstecker des Projektors und wenden Sie sich an Epson. Laserwarnung. Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und wenden Sie sich an Epson. Blinkt orange Die Laser hat ein Problem. Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und wenden Sie sich an Epson.
Steckdose verbunden ist. Prüfen Sie bei Verwendung der Fernbedienung die Batterien der Fernbedienung. Möglicherweise ist das Netzkabel defekt. Trennen Sie das Kabel und wenden Sie sich an Epson. g g Relevante Links • "Einschalten des Projektors" S.28 • "Einlegen von Batterien in die Fernbedienung"...
Lösung von Bildproblemen Prüfen Sie die Lösungsansätze in diesen Abschnitten, wenn Sie Probleme mit Prüfen Sie den Status Ihrer Videoquelle: projizierten Bildern haben. • Stellen Sie sicher, dass das verbundene Gerät den HDMI-CEC- Standard erfüllt. Weitere Informationen finden Sie in der g g Relevante Links Dokumentation des Geräts.
Lösung von Bildproblemen Passen Sie die Bildform mit H/V-Keystone oder Eckanpassung im Falls Sie von einem Computer projizieren, nutzen Sie eine geringere Display-Menü an. Auflösung oder wählen Sie eine Auflösung, die mit der nativen Auflösung des Projektors übereinstimmt. g g Relevante Links g g Relevante Links •...
Lösung von Bildproblemen Prüfen Sie die Kabel, über die Ihre Videoquelle mit dem Projektor Stellen Sie sicher, dass Sie die richtige HDMI-Videobereich-Einstellung verbunden ist. Sie sollten: im Bild-Menü des Projektors gewählt haben, sofern für Ihre Bildquelle verfügbar. • Zur Vermeidung von Störungen vom Netzkabel separiert sein •...
Lösung von Tonproblemen Prüfen Sie die Lösungsansätze in diesen Abschnitten, wenn Sie Probleme mit • Stellen Sie sicher, dass das HDMI-Kabel mit HDMI ARC konform dem projizierten Ton haben. ist. g g Relevante Links g g Relevante Links • "Lösung von Problemen mit fehlendem oder zu leisem Audio" S.78 •...
Seite 79
Lösung von Tonproblemen g g Relevante Links • "Projektor als Bluetooth-Lautsprecher nutzen" S.49...
Falls der Projektor nicht auf Befehle der Fernbedienung reagiert, versuchen Sie es mit folgenden Lösungsansätzen, bis das Problem behoben ist. Falls Sie die Fernbedienung verlieren, können Sie bei Epson eine neue bestellen. Prüfen Sie, ob die Fernbedienungsbatterien richtig installiert sind und Strom liefern.
Probleme mit HDMI CEC lösen Falls Sie die angeschlossenen Geräte nicht über den Projektor bedienen können, versuchen Sie es mit folgenden Schritten, bis das Problem gelöst ist. Stellen Sie sicher, dass das Kabel den HDMI-CEC-Standard erfüllt. Stellen Sie sicher, dass das verbundene Gerät den HDMI-CEC-Standard erfüllt.
Lösung von WLAN-Netzwerkproblemen Falls Sie keine Verbindung zu einem WLAN-Netzwerk herstellen können, probieren Sie die folgenden Lösungen. Stellen Sie sicher, dass Ihr WLAN-Router und Modem richtig funktionieren. Möglicherweise lässt sich das Netzwerkverbindungsproblem durch Neustarten dieser Geräte beheben. Prüfen Sie auf Hindernisse zwischen WLAN-Router und Projektor und ändern Sie ihre Positionen zur Verbesserung der Kommunikation.
Anhang Prüfen Sie diese Abschnitte auf technische Daten und wichtige Hinweise über Ihren Projektor. g g Relevante Links • "Optionales Zubehör und Ersatzteile" S.85 • "Leinwandgröße und Projektionsabstand" S.86 • "Unterstützte Bildschirmauflösungen" S.88 • "Technische Daten des Projektors" S.89 • "Außenabmessungen" S.90 •...
Bei Verbindung des Projektors mit der Installationshalterung verwenden, damit der Projektor nicht herunterfällt. Für die Deckenbefestigung des Projektors sind spezielle Fachkenntnisse erforderlich. Wenden Sie sich an Epson. g g Relevante Links • "Projektor an VESA-konformer Montage-Hardware oder einem Stativ installieren"...
Leinwandgröße und Projektionsabstand Bestimmen Sie anhand der vorliegenden Tabelle, wie groß der Abstand Leinwandgröße 16:9 zwischen Projektor und Projektionsfläche basierend auf der Größe des 70" 155 × 87 projizierten Bildes sein soll. 80" 177 × 100 90" 199 × 112 100"...
Seite 87
Leinwandgröße und Projektionsabstand Leinwandgröße 4:3 90" 183 × 137 100" 203 × 152 120" 244 × 183...
Technische Daten des Projektors * Geschätzte Zeit, bis die Helligkeit der Lichtquelle auf die Hälfte ihres Produktbezeichnung EF-12 Originalwerts absinkt. (Davon ausgehend, dass der Projektor in einer Abmessungen 175 (B) × 128 (H) × 175 (T) mm (ohne erhöhten Teil) Atmosphäre mit luftgetragenen Partikeln von weniger als 0,04 bis 0,2 mg/m3...
Außenabmessungen Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung Objektivmitte Die Einheit in diesen Abbildungen ist mm.
Liste der Sicherheitssymbole und -anweisungen In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät Symbolzeichen Erfüllte Normen Beschreibung angebrachten Sicherheitssymbole aufgeführt. IEC60417 Polarität des Gleichstromanschlusses No. 5926 Kennzeichnung der positiven und Symbolzeichen Erfüllte Normen Beschreibung negativen Anschlüsse (der Polarität) IEC60417 „EIN”...
Seite 92
Liste der Sicherheitssymbole und -anweisungen Symbolzeichen Erfüllte Normen Beschreibung Symbolzeichen Erfüllte Normen Beschreibung IEC60417 Wechselstrom IEC60417 Standby, partieller Standby No. 5032 Hinweis auf dem Typenschild, dass No. 5266 Hinweis darauf, dass dieser Teil des das Gerät nur für Wechselstrom Geräts bereit ist. geeignet ist, Kennzeichnung relevanter ISO3864 Achtung, bewegliche Teile...
Informationen zur Lasersicherheit Dieser Projektor ist ein Laserprodukt der Klasse 1 und stimmt mit dem Innen internationalen IEC/EN60825-1:2014-Standard für Laser überein. Befolgen Sie diese Sicherheitshinweise bei Verwendung des Projektors. Warnung • Öffnen Sie das Projektorgehäuse nicht. Der Projektor enthält einen hochleistungsfähigen Laser.
Seite 94
Informationen zur Lasersicherheit Seite Blicken Sie wie bei jeder hellen Lichtquelle nicht direkt in den Strahl, RG2 IEC/EN 62471-5:2015.
Glossar In diesem Abschnitt werden schwierige Begriffe kurz beschrieben, die nicht HDTV Eine Abkürzung für High-Definition Television zur im Text dieser Anleitung erklärt werden. Weitere Informationen finden Sie in Bezeichnung von High-Definition-Systemen, die folgende anderen handelsüblichen Veröffentlichungen. Bedingungen erfüllen: • Vertikale Auflösung von 720p oder 1080i oder größer (p = Bildformat Das Verhältnis zwischen der Breite eines Bildes und seiner Progressiv, i = Zeilensprung)
S.97 Marken Indication of the manufacturer and the importer in EPSON ist eine eingetragene Marke, EXCEED YOUR VISION und sein Logo accordance with requirements of EU directive sind eingetragene Marken oder Marken der Seiko Epson Corporation. Mac, OS X und macOS sind Marken der Apple Inc.
(ausgenommen in den USA) Nichteinhaltung der Bedienungs- und Wartungsanweisungen der Seiko Epson Corporation. Seiko Epson Corporation haftet nicht für Schäden oder Probleme in Folge der Nutzung von Optionen oder Verbrauchsmaterialien, bei denen es sich nicht um als Original-Epson-Produkte gekennzeichnete oder durch die Seiko Epson Corporation zugelassene Produkte handelt.
