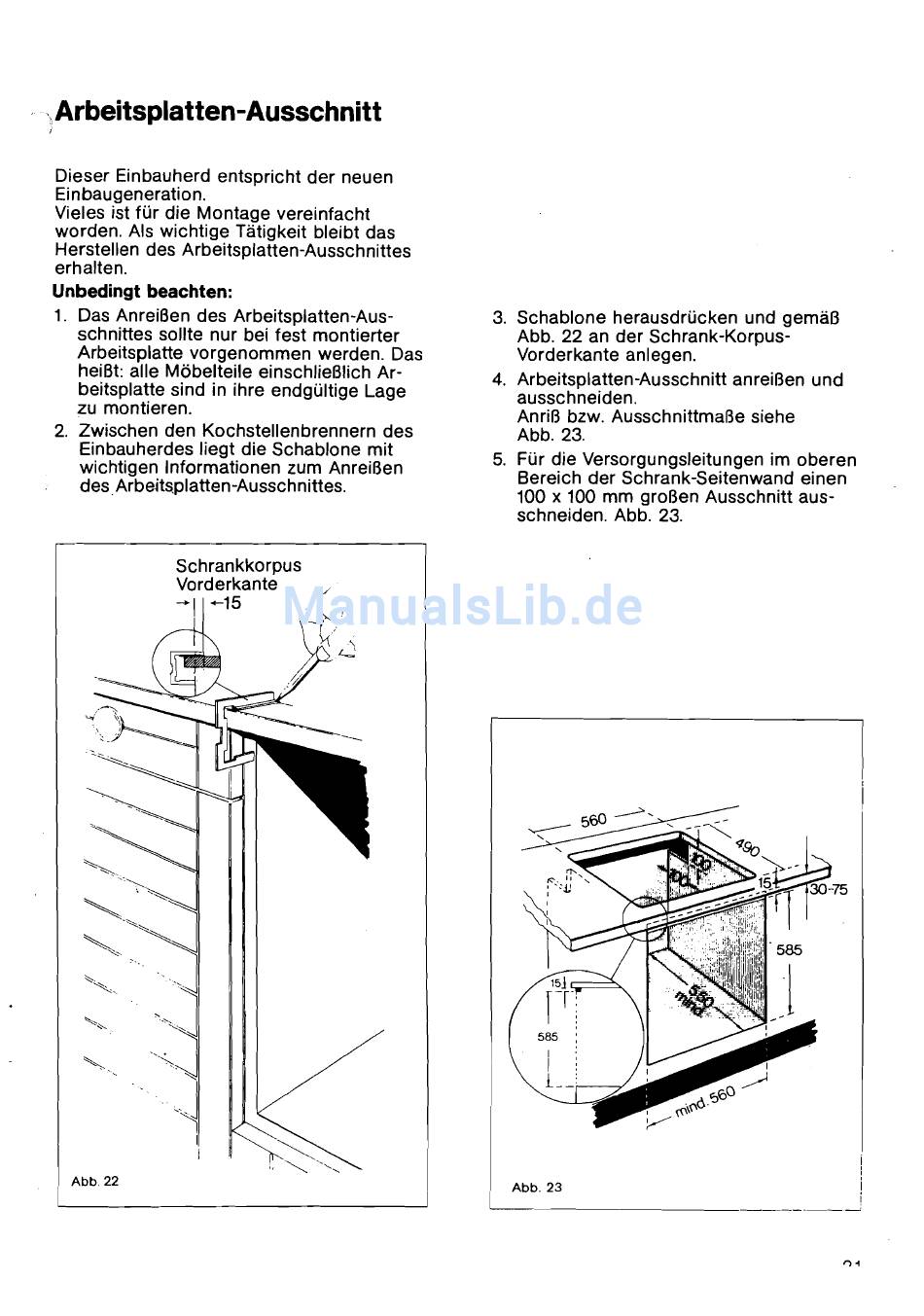

Arbeitsplattenausschnitt - Küppersbusch GM 62 E Bedienungsanweisung Mit Montageanweisungen

Dieser Einbauherd entspricht der neuen
Einbaugeneration.
Vieles ist für die Montage vereinfacht
worden. Als wichtige Tätigkeit bleibt das
Herstellen des Arbeitsplatten-Ausschnittes
erhalten.
Unbedingt beachten:
1. Das Anreißen des Arbeitsplatten-Aus-
schnittes sollte nur bei fest montierter
Arbeitsplane vorgenommen werden. Das
heißt: alle Möbelteile einschließlich Ar-
beitsplatte sind in ihre endgültige Lage
zu montieren.
2. Zwischen den Kochstellenbrennern des
Einbauherdes liegt die Schablone mit
wichtigen Informationen zum Anreißen
des. Arbeit~platten-Ausschnittes.
Schrankkorpus
Vorderkante
,
- 1 i
-15
3. Schablone herausdrücken und gemäß
Abb. 22 an der Schrank-Korpus-
Vorderkante anlegen.
4. Arbeitsplatten-Ausschnitt anreißen und
ausschneiden.
Anriß bzw. Ausschnittmaße siehe
Abb. 23.
5. Für die Versorgungsleitungen im oberen
Bereich der Schrank-Seitenwand einen
100
X
100 mm großen Ausschnitt aus-
schneiden. Abb. 23.
I
Abb. 22
