2. Montage

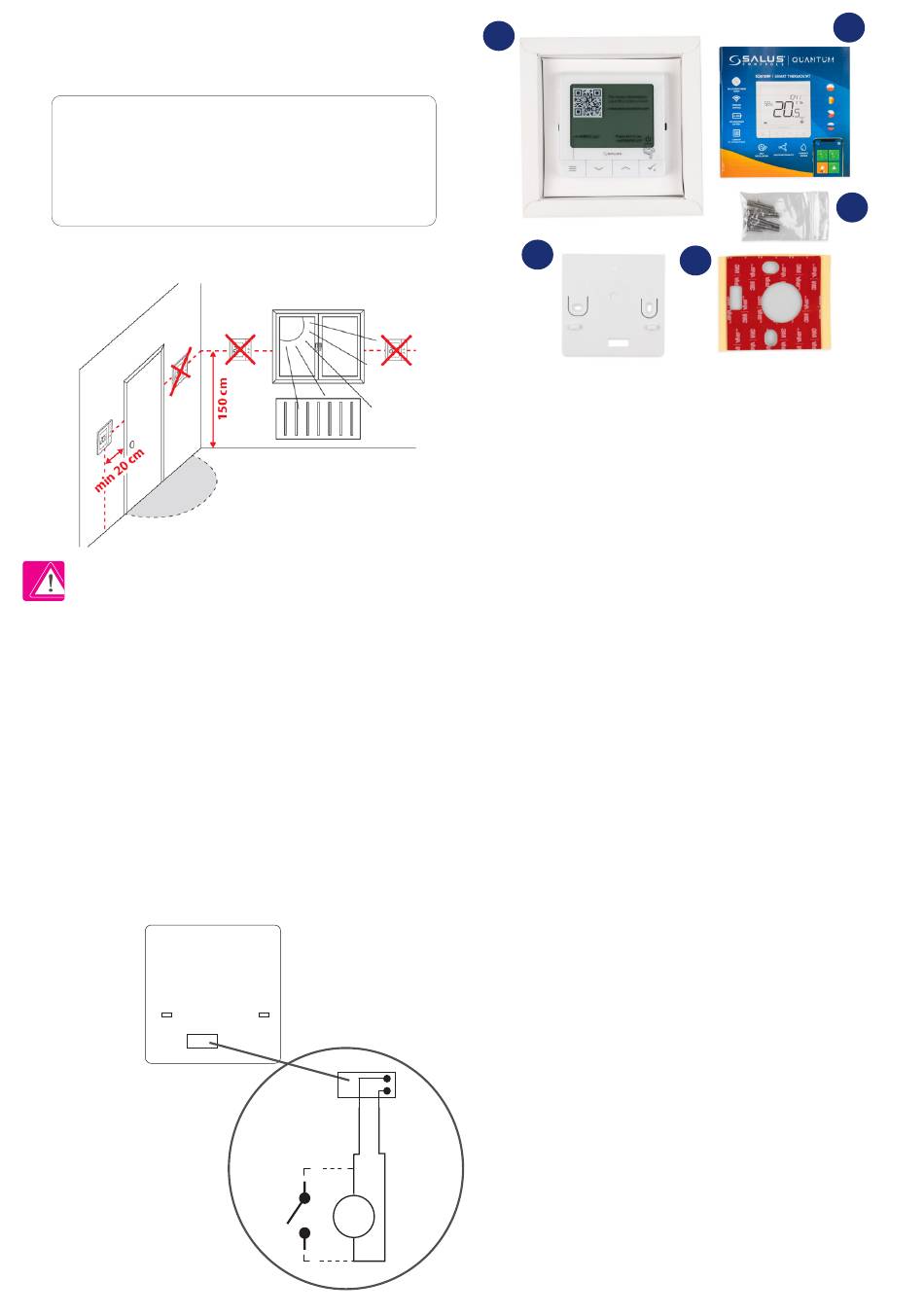

2.1 Inhalt
1) Der SQ610RF Quantum Thermostat
2) Montageplatte
3) Klebestreifen
4) Schrauben
5) Anleitung
2.2 Korrekter Installationsort
Bitte beachten Sie:
Die ideale Position für die Montage des Thermostats ist etwa 1,5 m über dem Fußboden, weit entfernt von Heiz- oder Kühlquellen. Der
Thermostat darf weder dem Sonnenlicht noch extremen Bedingungen wie z.B. Zugluft ausgesetzt werden.
Wegen der Brand- und Explosionsgefahr ist es nicht erlaubt, den Thermostat in der Atmosphäre von explosiven Gasen und brennbaren Flüssigkeiten (z.B.
Kohlenstaub) zu verwenden. Im Falle des Auftretens einer der aufgelisteten Gefahren müssen Sie zusätzliche Schutzmaßnahmen anwenden - Anti-Staub
und explosive Gase (dichte Abdeckung) oder deren Bildung verhindern. Darüber hinaus kann der Thermostat nicht bei der Kondensation von Wasser-
dampfbedingungen verwendet werden und darf nicht der Einwirkung von Wasser ausgesetzt werden.
Wandmontage
Montage: Für die Montage des Thermostats können Sie das mit dem Set mitgelieferte Zubehör verwenden (Montageschrauben oder Selbstklebeband).
Entfernen Sie die hintere Abdeckung, um die Platte an der Wand zu befestigen. Danach einfach den Thermostat an der Platte befestigen (er hat einen
eingebauten Magneten).
2.3 Anschlussschema (Quantum-Thermostat SQ610RF)
6
S1
S2
S
T
1
2
Erklärung der Symbole:
S – potentialfreie Kontakte
T – Temperatur-Sensor
S1,S2 Anschlüsse:
- Fern oder Bodenfühler
- Externer potentialfreier Kontakt für jegliche AN/AUS
Schaltung oder Anwesenheitssensor (Hotel-Schlüs-
selkarte)
5
4
3
