Akai Professional DPS24 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Akai Professional DPS24
Inhaltszusammenfassung für Akai Professional DPS24

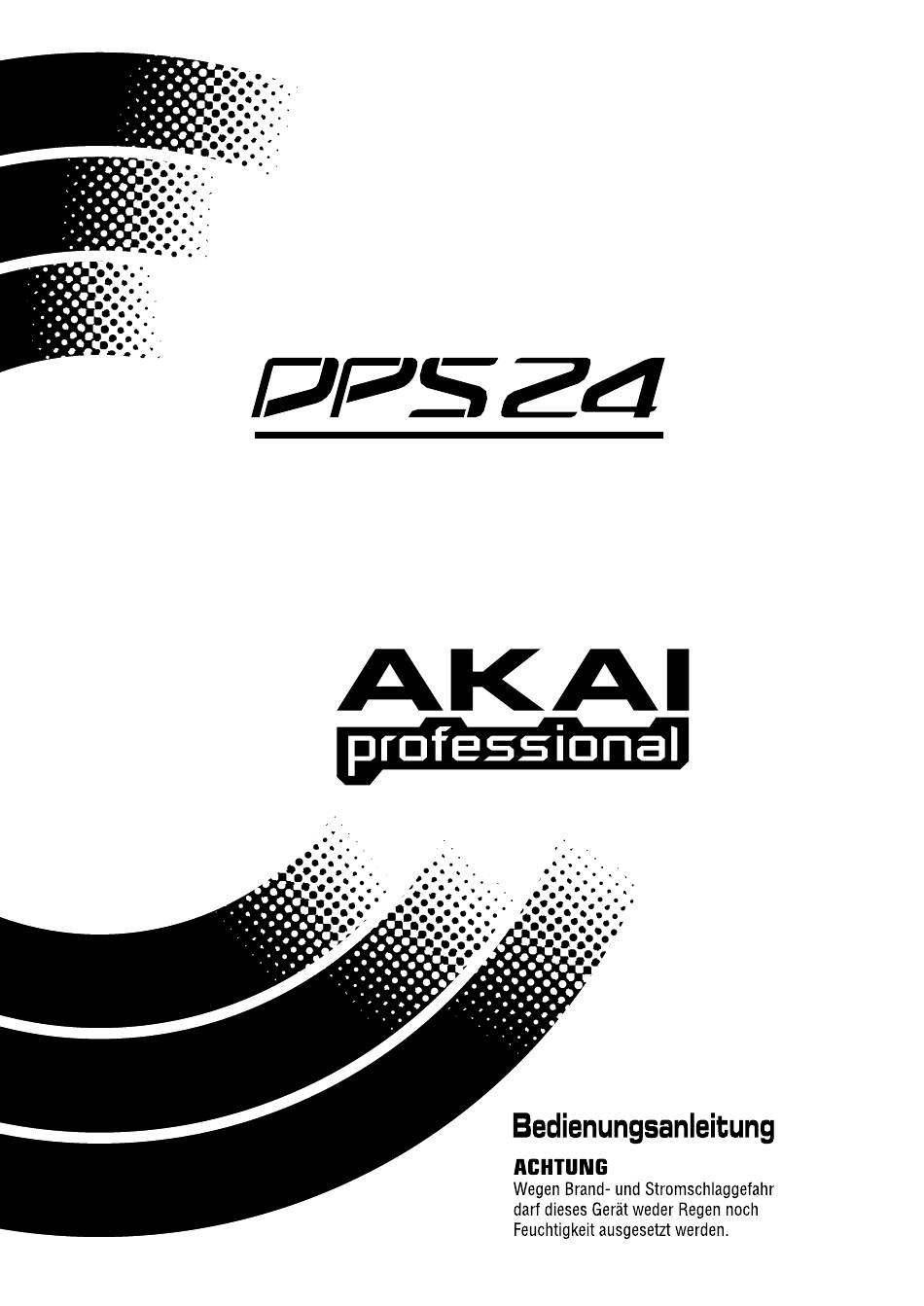

- Seite 1 DIGITAL PERSONAL STUDIO...
-
Seite 2: Zur Beachtung
Modifizierungen des Gerätes sind gefährlich und können seine Funktionstüchtigkeit beeinträchtigen. Versuchen Sie daher keinesfalls, das DPS24 zu modifizieren. • Achten Sie beim Betrieb stets auf einen guten Stand des DPS24. Stellen Sie es auf eine stabile Unter- lage oder bringen Sie es in einem geeigneten Rack unter. •... -
Seite 3: Belüftung
COPYRIGHT-VERMERK Das AKAI professional DPS24 ist ein Gerät auf Computer-Basis und enthält und verwendet als solches Soft- ware in ROMs. Diese Software und alle begleitenden Dokumentationen, einschließlich dieser Bedienungs- anleitung, enthalten spezifische Informationen, die durch Copyright-Gesetze geschützt sind. Alle Rechte behalten wir uns vor. -
Seite 4: Inhaltsverzeichnis
INHALT INHALTSVERZEICHNIS LEISTUNGSMERKMALE ..................1 ÜBERBLICK ......................2 INTERNER AUFBAU DES DPS24 ................. 2 GRUNDSÄTZLICHES ZUR BEDIENUNG DES DPS24 ..........3 INPUTS ........................4 RECORD/EDIT SELECT-TASTEN .................. 5 GROUPS ........................6 SUB-GROUPING VON KANÄLEN ZUM STEREO L/R BUS ......... 6 Q-STRIP FUNCTION-TASTEN/Q-STRIP-DREHREGLER .......... - Seite 5 INHALT DSP MODE ......................51 STRETCH ........................52 PITCH SHIFT ......................54 BPM .......................... 54 VARI-SPEED ......................55 REVERSE ........................56 NORMALISE ......................56 MIXER MODE ..................... 57 CHANNEL ......................... 59 CHANNEL-DYNAMIKPROZESSOR ................62 STEREO-KANÄLE ...................... 63 MIXVIEW ........................64 SOLO SETUP ......................
- Seite 6 INHALT EXT SYNC-TASTE ....................101 EINSTELLEN VON EXT SYNC-OFFSETS ..............102 ANHANG ......................103 MIDI-IMPLEMENTATIONSLISTE ................103 INSTALLATION VON ERWEITERUNGEN – FÜR SERVICE-TECHNIKER ....104 IB-24LTC/IB-24ADT ................104 IB-24SCSI .................... 104 HARDDISK-LAUFWERK ..............105 CD-R/CD-RW-LAUFWERK ..............106 TECHNISCHE DATEN ..................107 INDEX ......................
-
Seite 7: Leistungsmerkmale
LEISTUNGSMERKMALE LEISTUNGSMERKMALE Danke für den Kauf des DPS24 24-Track Personal Studio. Das DPS24 bietet professionelle Leistungsmerkmale im Überfluss, die Ihnen digitale Mehrspuraufnahmen und Mixdowns ermöglichen – mit nur einem einzigen, übersicht- lichen Gerät. Zu diesen Leistungsmerkmalen gehören: • 24-Spur-Harddisk Recorder/Editor mit unkomprimiertem, linearem 16/24-Bit-Datenformat und Sampling-Fre- quenzen von 32/44,1/48/96kHz;... -
Seite 8: Überblick
Lautsprechern (Nahfeldmonitoren) dient. Typischerweise würde ein solches Studio auch Kompressoren, Noise Gates usw. (hier nicht abgebildet) enthalten. Wenn Ihnen Setups dieser Art vertraut sind, wissen Sie schon einen Großteil über das DPS24, denn ein Studio dieser Art ist es, das Ihnen das DPS24 unter anderem bietet. -
Seite 9: Grundsätzliches Zur Bedienung Des Dps24
Funktionen bei der Aufnahme, beim Anlegen von Tracks, beim Overdubbing und Mixen gewähren. Die Bedienoberfläche des DPS24 ist so ausgelegt, dass es beim Alltagseinsatz nicht erforderlich ist, sich mit undurch- sichtigen LCD-Menü-Steuerungen auseinander zu setzen. Das Bedienfeld mit seinen „Knöpfen“ soll ein möglichst „handwerkliches“... -
Seite 10: Inputs
ÜBERBLICK INPUTS Die Bedienelemente links oben auf dem Bedienfeld gehören zu den zwölf analogen Eingangskanälen: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC MONITOR... -
Seite 11: Record/Edit Select-Tasten
2, 3 und 4 auf den Spuren 13 und 14 zusammenzumischen (Stereo Bounce-Down), würde man alle Quellspuren (1, 2, 3 und 4) GROUP 5/6 zuweisen. HINWEIS: Dank der flexiblen Patch-Möglichkeiten im DPS24 ist es möglich, die Grundzuordnung für das Group Routing zu ändern, wonach die neben den Record Track-Nummern angegebene Group-Grundzuordnung keine Gültigkeit mehr hat. -
Seite 12: Groups
ÜBERBLICK GROUPS Unterhalb der RECORD/EDIT SELECT-Tasten 1 - 5 befinden sich die ASSIGN-Tasten: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC MONITOR LEVEL... -
Seite 13: Q-Strip Function-Tasten/Q-Strip-Drehregler
ÜBERBLICK HINWEIS: Kanäle, die einer Sub-Group angehören, müssen aus dem Stereo L/R Bus herausgenommen wer- den, damit sie nicht zweimal erscheinen – einmal über die Direktverbindung des Kanals mit dem Stereo L/R Bus und ein weiteres Mal über die Verbindung der Sub-Group mit dem Stereo L/R Bus. Q-STRIP FUNCTION-TASTEN/Q-STRIP-DREHREGLER Unterhalb der RECORD/EDIT SELECT-Tasten 7 - 12 sind die Q-STRIP FUNCTION-Tasten zu finden: A / B... -
Seite 14: Q-Channel-Taste/Q-Channel-Drehregler
FX RTN 4 L / R Eines der nutzbringendsten Ausstattungsmerkmale des DPS24 ist die Reihe von Drehreglern (Q-STRIP) oberhalb der Fader. Durch einfaches Umschalten werden diese Regler zu einem kompletten Parameter-Kanalzug, der Ihnen die bequeme Einstellung von Panorama, EQ und der FX/AUX Sends gestattet. Dieser Betriebsmodus wir beim Drü- cken der Q-CHANNEL-Taste aktiviert, die zentral auf dem Bedienfeld angeordnet ist. - Seite 15 ÜBERBLICK Darüber hinaus ändern sich bei aktivierter Q-CHANNEL-Funktion auch die Funktionen der Q-STRIP FUNCTION- Tasten (s. Seite 7): FX/AUX 1 FX/AUX 2 FX/AUX 3 FX/AUX 4 Q-STRIP FUNCTION EQ ON Die Bezeichnungen unterhalb der Tasten geben deren Funktionen im Q-CHANNEL-Modus an, nämlich: Bypass- Funktion für den EQ und Umschalten von FX/AUX 1 - 4 zwischen Pre- und Post Fader.
-
Seite 16: Q-Strip/Q-Channel-Drehregler
ÜBERBLICK Q-STRIP/Q-CHANNEL-DREHREGLER Die Regler sind von einem LED-Kranz umgeben, der den aktuellen Wert anzeigt. Beim Drehen eines Reglers leuch- ten die LEDs entsprechend auf, um den jeweiligen Wert widerzuspiegeln. Allerdings hängt die Art der LED-Beleuch- tung von der jeweiligen Funktion des Reglers ab. PAN-POSITION / EQ-FREQUENZ Bei Verwendung als Pan-Regler sieht die LED-Beleuchtung um den Regler folgendermaßen aus: In der Stellung MID leuchtet auch die rote LED unten. -
Seite 17: Fader/Fader Banks
ÜBERBLICK FADER/FADER BANKS Unterhalb der Q-STRIP/Q-CHANNEL-Regler sind die Kanal-Fader sowie die SELECT- und SOLO-Tasten des DPS24 angeordnet: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC... - Seite 18 In der Grundeinstellung dienen diese Kanäle zur Regelung der Stereo Returns der inter- nen Effekte – mit Balance-Kontrolle und FX/AUX Sends. Das Patching dieser Kanäle ist jedoch änderbar, so dass sie auch zum Mischen beliebiger DPS24-Eingangsquellen verwendbar sind. FX SEND 4 Kanäle zur Regelung der 4 FX Bus-Master Levels.
-
Seite 19: Master-Sektion
Grundeinstellung zur Regelung des Stereo L/R-Busses, dessen Signal in der Grundeinstellung am STE- REO OUT ausgegeben wird. HINWEIS: Dank des flexiblen Patching-Systems des DPS24 ist es möglich, auch eine andere Audioquelle als das L/R Bus-Signal zum STEREO L/R-Ausgang zu routen. Der MASTER-Fader beeinflusst in diesem Fall jedoch nicht den Pegel der entsprechenden Audioquelle. -
Seite 20: Monitor-Sektion
ÜBERBLICK MONITOR-SEKTION Direkt oberhalb der MASTER-Sektion ist die MONITOR-Sektion angeordnet: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC MONITOR LEVEL TRIM... - Seite 21 Schaltet den Monitorausgang zwischen MAIN- und NEARFIELD-Ausgängen (an der Rückwand) um. Im allgemeinen schließt man die MAIN-Ausgänge des DPS24 an ein hochwertiges, lei- stungsstarkes Verstärker-/Lautsprechersystem an, die NEARFIELD-Ausgänge hingegen an ein kleineres System, vielleicht sogar an einen normalen HiFi-Verstärker mit kleine- ren Lautsprechern.
-
Seite 22: Lcd-„Träger
ÜBERBLICK LCD-„TRÄGER“ Rechts oben auf dem Bedienfeld befindet sich der in seiner Neigung verstellbare LCD-„Träger“: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC MONITOR... -
Seite 23: Main Control-Sektion
Taste ruft die PATCH Pages auf, die zum Signal-Routing innerhalb des DPS24 dienen. AUTOMATE Gewährt Zugriff auf die Automationsfunktionen des DPS24. Ruft die Effect Pages auf, in denen sich die internen Effekte des DPS24 wählen und editieren lassen. PROJECT Dient zum Laden und Erstellen von Projects. Die SHIFT-Funktion dieser Taste gewährt... - Seite 24 ÜBERBLICK SETUP Dient zur Einstellung global wirkender DPS24-Parameter. Die SHIFT-Funktion dieser Taste gewährt Zugriff auf die CD-R-Funktionen für Backup, Mastering und Playback auf/vom (optionalen) CD-R-Laufwerk. CURSOR Dient zum Umherbewegen des Cursors im Parameter-Screen (wo möglich). Die SHIFT- Funktion dieser Taste dient zum horizontalen und/oder vertikalen Zoomen von Tracks und/ oder Waveform-Darstellungen in bestimmten Betriebsmodi.
- Seite 25 Beispiel: Die IN Time ist auf 00:01:00:00 und die OUT Time auf 00:01:20:00 gesetzt, PRE- und POST-ROLL sind auf je 5 Sekunden eingestellt. Bei aktivierter CYCLE-Funk- tion gibt das DPS24 den Bereich zwischen 00:00:55:00 und 00:01:25:00 wiederholt wieder und nimmt dabei die entsprechenden Umschaltaktionen (Monitor, Punch In/Out) an den Positionen 00:01:00:00 und 00:01:20:00 vor.
-
Seite 26: Mix Scene
FX RTN 4 L / R In einem einzelnen DPS24-Project können bis zu 100 „Mix Scenes“ zum späteren Abruf gespeichert werden. Diese „Snapshots“ beinhalten Mixereinstellungen wie EQ, Fader-Stellung, FX Sends etc. Die folgende Tabelle gibt Auf- schluss darüber, was in einer Scene gespeichert wird und was nicht. - Seite 27 ÜBERBLICK Beim Drücken von RECALL erscheint ein Popup-Fenster im LCD: Geben Sie mittels Zehnertastatur eine Nummer ein oder benutzen Sie die CURSOR Up/Down-Tasten, um die ge- wünschte Scene in der Liste auszuwählen und drücken Sie dann ENTER oder F6 – RECALL. Nach dem Abruf der Scene schließt sich das Popup-Fenster.
- Seite 28 ÜBERBLICK Zum Speichern einer Mix Scene drücken Sie die STORE-Taste (die Taste blinkt). Es erscheint ein Popup-Fenster: Benutzen Sie die CURSOR Up/Down-Tasten, um eine „unused“ Mix Scene in der Liste anzuwählen – wenn Sie eine neue Scene speichern möchten. Beim Drücken von ENTER oder F6 – STORE wird die Scene gespeichert. Falls Ihnen die Nummer der nächsten verfügbaren „unused“...
-
Seite 29: Transporttasten
Stoppt Playback, Rücklauf, Vorlauf etc. PLAY Startet die Wiedergabe des aktuellen Projects. Das Drücken von PLAY während der Aufnahme veranlasst das DPS24 dazu, die Aufnahme zu beenden. RECORD Startet die Aufnahme. Um bei laufender Project-Wiedergabe in die Aufnahme einzustei- gen, drücken Sie bei gedrückt gehaltener PLAY-Taste RECORD (wie bei einem norma- len MTR). -
Seite 30: Edit Play-Tasten
ÜBERBLICK EDIT PLAY-TASTEN Oberhalb der Haupt-Transporttasten finden sich spezielle „Edit Play“-Tasten: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC MONITOR LEVEL TRIM... -
Seite 31: Autolocator
ÜBERBLICK AUTOLOCATOR Rechts neben den EDIT PLAY-Tasten sind die AUTOLOCATE-Tasten angeordnet: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC MONITOR LEVEL TRIM... -
Seite 32: Verwendung Des Autolocators
GOTO-Taste, geben mittels Zehnertastatur die zweistellige Nummer ein und drücken abschließend die (blinkende) ENTER-Taste – das DPS24 sucht die entsprechende Position im Project auf. Dies ist bei laufender und auch bei ge- stoppter Project-Wiedergabe möglich. Wird bei laufender Wiedergabe eine gespeicherte Locate-Position abgerufen, wird das Playback gestoppt und die entsprechende Position aufgesucht. - Seite 33 ÜBERBLICK Zur Eingabe einer beliebigen Timecode-Position drücken Sie SHIFT + GOTO. Es öffnet sich ein Popup-Fenster, in dem Sie die gewünschte Position mittels der Zehnertastatur eintippen können: Um die aktuelle Playback-Position (= NOW Time) zu speichern, drücken Sie die MEMORY-Taste, tippen die ge- wünschte zweistellige Memory-Nummer ein und drücken ENTER.
-
Seite 34: Jog/Shuttle Wheel
ÜBERBLICK JOG/SHUTTLE WHEEL Das DPS24 verfügt über ein kombiniertes JOG/SHUTTLE Wheel: A / B LINE / MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC... -
Seite 35: Lcd-Anzeige
LCD-ANZEIGE AUFBAU DES LCD Der Aufbau der Haupt-„Arbeits-Screens“ (MAIN Screen, Screens im MIXER Mode) ist weitgehend konsistent: MAIN SCREEN MIXER SCREEN Beide Screens enthalten in der oberen Hälfte die Track-Aussteuerungsanzeigen, in der unteren Hälfte die Übersicht der Tracks bzw. der Mixerkanäle. - Seite 36 LCD-ANZEIGE Auch die verschiedenen Edit Pages weisen ein konsistentes Aussehen auf: Sie sehen unten das Track Display und im oberen Bereich, da beim Editieren die Aussteuerungsanzeigen nicht so wichtig sind, die Waveform-Darstellung des/der zu editierenden Tracks. Die Edit Pages für die Offline DSP-Prozesse sind mit dem oben abgebildeten Screen beinahe identisch.
-
Seite 37: Dialog-/Hinweisfenster
DIALOG-/HINWEISFENSTER Das User Interface des DPS24 verwendet Dialog- und Hinweisfenster zu Ihrer Unterstützung bei bestimmten Funk- tionen, zum Beispiel: Bei Prozessen, die Zeit erfordern, zeigt das DPS24 Progress Displays, die Aufschluss über den Stand der Dinge ge- ben, zum Beispiel:... -
Seite 38: Nameneingabe
LCD-ANZEIGE NAMENEINGABE Das DPS24 bietet mit Hilfe bestimmter Bedienelemente die Möglichkeit, Dinge mit Namen zu versehen. Es ist jedoch dringend zu empfehlen, zu diesem Zweck eine PS2-Tastatur anzuschließen, da diese die Nameneingabe erheblich vereinfacht und geeignete Tastaturen äußerst preiswert in jedem Computergeschäft zu erstehen sind. -
Seite 39: Soft Keys
LCD-ANZEIGE SOFT KEYS Die Art der am unteren Rand des LCD aufgereihten Soft Keys ist unterschiedlich: Dies ist eine „Aktionstaste“, die einen bestimmten Vorgang startet. Diese Taste dient zum Wechseln zu einer anderen Page. Auch dies ist eine „Aktionstaste“, jedoch mit doppelter Breite. Auch diese Taste (doppelte Breite) dient zum Wechseln zu einer anderen Page. -
Seite 40: Zugriff Auf Parameter Im Lcd
Der FX-Kanal sowie der Effekttyp lassen sich hier auf einfache Weise mittels der CURSOR-Tasten wählen, die Pa- rameter sind direkt mittels der Q-LINK-Regler einstellbar. Die meisten DPS24-Pages bieten diesen Komfort, so dass keine Einstellung umständliche Cursor-Fahrten erfordert. Ein paar Pages gibt es allerdings, die sehr viele Parameter enthalten, z.B. - Seite 41 LCD-ANZEIGE Um den Wert eines Parameters zu ändern, können Sie… • eine direkte Zahleneingabe via Zehnertastatur vornehmen; • die +/– Tasten der Zehnertastatur verwenden, um den bestehenden Wert zu erhöhen/zu erniedrigen; • Q6 zur Dateneingabe verwenden. In obigem Beispiel wäre jedoch vielleicht die Q-CHANNEL-Funktion zur Einstellung der einzelnen Parameter vor- zuziehen.
-
Seite 42: Rückwand
Die Channel Insert Sends (3 3 3 3 3 ) lassen sich auch als symmetrische Direktausgänge nutzen, die Channel Insert Returns (4 4 4 4 4 ) auch als Eingänge für externe Vorverstärker oder 19"-„Channel Strips“, weswegen die DPS24-internen Pre- Amps bei diesen Kanälen umgangen werden. - Seite 43 RÜCKWAND Über den MIDI OUT-Anschluss lässt sich MIDI Timecode ausgeben, um z.B. Sequencer etc. mit dem DPS24 zu synchronisieren. Das DPS24 kann über diesen Anschluss aber auch MIDI-Events senden und damit Parameter wie Volume und Pan bei externem Equipment (Sampler, Soundmodule usw.) steuern.
-
Seite 44: Front Panel
FRONT PANEL FRONT PANEL PHONES LEVEL HI-Z 1 CD-RW/CD-R-LAUFWERK (OPTION) Hier kann ein IDE CD-RW- oder CD-R-Laufwerk eingebaut werden. 2 HI-Z GUITAR-EINGANG An diesem Eingang mit hoher Impedanz ist eine E-Gitarre oder ein E-Bass direkt anschließbar. Dieser Eingang benutzt Input-Kanal 12, so dass bei seinem Gebrauch die Eingänge 12A und 12B an der Rückwand nicht ver- wendbar sind. -
Seite 45: Einschalten
Reglers überprüfen. In seiner Minimalstellung ist der Kontrast so gering, dass das LCD aus bestimmten Blick- winkeln beinahe leer erscheint. Falls Ihr DPS24 nicht wie oben beschrieben startet – es erscheint z.B. der Hinweis „NO DRIVES DETECTED“ oder das Laufwerksymbol Ihres CD-Laufwerks (falls installiert) wird nicht angezeigt, o. ä. – sollten Sie sich umgehend mit Ihrem AKAI-professional-Händler oder Ihrem technischen Support in Verbindung setzen. -
Seite 46: Dps24-Modes
Funktionen für Backups, das Mastern und Playback mit dem (optio- nalen) CD-R-Laufwerk. Ein großer Vorteil hinsichtlich der Bedienung des DPS24 ist der Umstand, dass das Playback (oder was Sie sonst gerade mit dem DPS24 tun) nicht gestoppt werden muss, um auf die verschiedenen Modes oder andere Funktionen des Gerätes zugreifen zu können. -
Seite 47: Main Screen
MAIN SCREEN MAIN SCREEN Ist ein Project geladen, erscheint beim Betätigen von MAIN SCREEN folgender Screen: Dieser Screen zeigt eine grafische Project-Übersicht sowie Aussteuerungsanzeigen für die Inputs, die acht Groups, die FX Sends und -Returns und die Disk Tracks. Mittels SHIFT + </> lässt sich die Project-Übersicht horizontal vergrößern/verkleinern (Zoom) –... -
Seite 48: Grid (Graphic Interface Display)
MAIN SCREEN GRID (GRaphic Interface Display) Beim Drücken von SHIFT + MAIN SCREEN erscheint eine erweiterte Track-Übersicht: Funktional besteht kein Unterschied zur MAIN SCREEN, abgesehen davon, dass die GRID-Darstellung einen klare- ren Überblick bietet. Zudem werden im GRID auch Autolocate-Punkte (die weißen Dreiecke unten im Display) so- wie die Track-Nummern (am linken Display-Rand) dargestellt. -
Seite 49: Edit Mode
EDIT EDIT MODE Das Editieren mit dem DPS24 ist einfach und stets non-destruktiv. Die IN/OUT-Markierungen legen den zu editie- renden Bereich fest, und mehrere Tracks sind gleichzeitig editierbar. Sie ändern beim Editieren nicht die tatsächli- chen Audiodaten, sondern lediglich die Verweise auf das entsprechende Audiomaterial. Alle Editieraktionen gehen rasch vonstatten, da die eigentlichen Audiodaten nicht wirklich kopiert, entfernt oder bewegt werden. - Seite 50 EDIT Beim Drücken von SHIFT und einer EDIT SELECT-Taste erscheint die Waveform des entsprechenden Tracks im Display: Drücken Sie SHIFT und eine weitere EDIT SELECT-Taste, um auch den zweiten Track zur Darstellung zu bringen: Das JOG Wheel kann beim Editieren zur Feineinstellung des Edit-Bereiches benutzt werden – „Joggen“ Sie zur ge- wünschten IN- oder OUT-Position in der Waveform-Darstellung und drücken Sie IN bzw.
-
Seite 51: Editieren Und Automation
EDIT Mittels SHIFT + CURSOR </> lässt sich die horizontale Auflösung der Waveforms erhöhen/verringern (Zoom): Mittels SHIFT + CURSOR Up/Down kann die vertikale Auflösung (Amplitude) der selektierten Track-Waveform(s) erhöht/verringert werden. EDITIEREN UND AUTOMATION Editiervorgänge, bei denen Audiodaten entfernt und/oder an andere Positionen verschoben werden, machen es erfor- derlich, auch die im betreffenden Bereich vorhandenen Automationsdaten entsprechend zu editieren, da andernfalls der Mix nicht wunschgemäß... -
Seite 52: Copy
After CUT der Automationsdaten with automation edit Das DPS24 lässt Sie via Q-LINK-Regler entscheiden, ob Automationsdaten mit editiert werden sollen oder nicht. Der Parameter AUTOMATION EDIT ist bei allen Audio-Editierfunktionen verfügbar und stellt folgende Optionen zur Wahl: Die Automationsdaten bleiben beim Editieren von Audiodaten unbeeinflusst. -
Seite 53: Cut
EDIT Drücken von COPY [F6] kopiert den festgelegten Bereich ins Clipboard (Zwischenab- lage), von wo aus dieser anschließend an anderer Stelle des Projects eingefügt werden kann (via INSERT oder PASTE – s. nächste Seite) HINWEIS: Es ist möglich, Edits zwischen verschiedenen Projects zu kopieren. Wählen Sie dazu im aktuellen Project den/die gewünschten Quell-Track(s) an, markieren Sie den Edit-Bereich und drücken Sie COPY. -
Seite 54: Erase
EDIT ERASE Beim Drücken von ERASE [F3] erscheint folgendes Dialogfenster: Die ERASE-Funktion löscht den angegebenen Edit-Bereich und kopiert die Daten ins Clipboard. Die zeitliche Position des nachfolgenden Audiomaterials bleibt unverändert. INSERT Beim Drücken von INSERT [F4] erscheint folgendes Dialogfenster: Die INSERT-Funktion fügt den Inhalt des Clipboards an der NOW-Position ein. Das nach- folgende Audiomaterial wird zeitlich entsprechend nach hinten verschoben. -
Seite 55: Paste
EDIT NO. OF INSERTS [Q4] lässt Sie wählen, wie oft der Cue (die Daten aus dem Clipboard) hintereinander eingefügt wird (bis zu 99 Mal). Die Eingabe von z.B. 4 Wiederholungen brächte folgendes Ergebnis: vorher Before nachher After 2 3 2 3 2 3 2 3 No of Inserts = 4 Das gesamte nachfolgende Audiomaterial wird zeitlich entsprechend verschoben. -
Seite 56: Move
EDIT Wie auch bei der INSERT-Funktion können Sie mittels Q4 – NO. OF PASTES – festle- gen, wie oft der Cue aus dem Clipboard hintereinander „gepastet“ werden soll (bis zu 99 Mal). Das Ergebnis sieht in diesem Fall jedoch etwas anders aus: vorher Before nachher... -
Seite 57: Dsp Mode
DSP MODE Die Tastenkombination SHIFT + EDIT ruft die Offline-DSP (Digital Signal Processing)-Funktionen des DPS24 auf: Wie Sie sehen, ist das Screen Layout in diesem Mode das gleiche wie in der Haupt-EDIT Page. Auch die grundsätz- lichen Bedienvorgänge sind die gleichen: Bestimmen Sie mittels JOG Wheel die Position, an der die Offline-Editierfunktion starten soll und markieren Sie diese als IN-Punkt. -
Seite 58: Stretch
STRETCH Diese Funktion verlängert/verkürzt die Laufzeit des festgelegten Edit-Bereiches ohne Beeinflussung der Tonhöhe. Beim Drücken von STRETCH [F1] öffnet sich folgendes Fenster: Wählen Sie mittels Q2 das gewünschte Timestretch Preset. Alle DSP-Prozesse auf Time- stretch-Basis arbeiten mit einer Reihe von Presets, die für bestimmte Materialtypen op- timiert sind. - Seite 59 BALLAD Gut geeignet für Material mit lang anhaltenden, tiefen Frequenzen; mu- sikalisch einsetzbar bei langsamen Balladen, da dieses Preset gut mit langen Bassnoten zurecht kommt. Gelegentlich kann bei bestimmten perkussiven Sounds ein leichtes „Flamming“ (Double Trigger-Effekt) auftreten. ROCK 1, 2, 3 Geeignet zur Bearbeitung vielfältiger Musikstile mit üppigen Bass- und Höhenanteilen sowie rhythmischen Elementen.
-
Seite 60: Pitch Shift
Um diesen Vorgang vorzeitig abzubrechen und das Originalmaterial unberührt zu las- sen, drücken Sie F6- ABORT. HINWEIS: Das Progress-Display (s. vorhergehende Seite) erscheint bei allen Offline-DSP-Prozessen. PITCH SHIFT Ändert die Tonhöhe des festgelegten Bereiches, ohne seine Länge zu beeinflussen. Beim Drücken von PITCH [F2] öffnet sich folgendes Fenster: Wie in der TIMESTRETCH Page können Sie ein Preset wählen und es bei Bedarf ma- nuell anpassen (ADJUST). -
Seite 61: Vari-Speed
Wählen Sie ein Preset aus und passen Sie es bei Bedarf manuell an (ADJUST). Bestim- men Sie das Tempo, in dem der festgelegte Edit-Bereich wiedergegeben werden soll. Um zwei unterschiedliche Tempi in Übereinstimmung bringen zu können, müssen Sie das Tempo des Audiomaterials kennen, dem das Tempo des Edit-Bereiches angepasst werden soll. -
Seite 62: Reverse
REVERSE Kehrt die Wiedergaberichtung des Edit-Bereiches um (Rückwärts-Wiedergabe). Beim Drücken von REVERSE [F5] öffnet sich folgendes Fenster: Diese Funktion bedarf keiner einstellbaren Parameter. Da die Länge der bearbeiteten Version sich nicht ändert, gibt es auch keine SLIP-Funktion. NORMALISE Diese Funktion „normalisiert“ den Pegel des Edit-Bereiches. Nach der Ermittlung des Signal-Spitzenwertes wird der Gesamtpegel auf den Maximalwert angehoben. -
Seite 63: Mixer Mode
MIXER MIXER MODE Beim Drücken der MIXER-Taste erscheint folgender Screen: Diese Page bietet einen Überblick über die Pegeleinstellungen aller Kanäle – der Inputs, der acht Groups, der FX- und AUX Sends, der FX Returns und der Disk Tracks. Mittels Q6 sind weitere Parameter-Pages aufrufbar:... - Seite 64 MIXER...
-
Seite 65: Channel
MIXER CHANNEL F1 – CHANNEL in der Main MIXER Page ruft folgende Page auf: Diese Page stellt alle Einstellungen eines angewählten Kanals an. Verwenden Sie den Q-CHANNEL zur Einstellung der Hauptparameter (Pan, EQ, Sends etc.) und die Q-LINK-Reg- ler zur Einstellung der am rechten Screen-Rand angegebenen Parameter. Alternativ hierzu können Sie die Parameter im „Channel Window“... - Seite 66 MIXER DATA ENTRY Q6 können Sie zur Eingabe von Werten benutzen, nachdem Sie den Cursor zum entspre- chenden Parameterfeld bewegt haben. Eine bequeme Methode zur Dateneingabe bieten aber auch die „richtigen“ Kontrollelemente des Kanals (Fader, Panpot, FX/AUX Send) und des Q-CHANNEL (EQ). Darüber hinaus können mittels der DATA +/– Tasten Wer- te erhöht/erniedrigt oder mittels der Zehnertastatur (abschließend ENTER drücken) di- rekt eingegeben werden.
- Seite 67 MIXER Wird ein Send-Paar als Stereo Send konfiguriert, ändert sich die Anzeige: In diesem Fall sind AUX 3 und 4 als Stereo Send konfiguriert, der die STUDIO-Aus- gänge speist, um eine Foldback-Monitormischung für einen separaten Aufnahmeraum zu ermöglichen. Weitere Informationen zur Einstellung der FX/AUX-Routings erhalten Sie etwas weiter hinten in dieser Bedienungsanleitung.
-
Seite 68: Channel-Dynamikprozessor
MIXER CHANNEL-DYNAMIKPROZESSOR Jeder Eingang und Disk Track verfügt über seinen eigenen Dynamikprozessor, der in der DYN Page einstellbar ist: Die Parameter dieser Page: COMP/EXPANDER Stellt zur Wahl, ob der Prozessor als Kompressor oder Expander arbeiten soll. Die nach- folgend erläuterten Parameter sind für beide Betriebsarten identisch. THRESHOLD Bestimmt den Pegel, ab dem der Kompressor zu arbeiten beginnt. -
Seite 69: Stereo-Kanäle
MIXER N.GATE [F2] ruft folgende Page auf: Die Parameter der Noise Gate Page: THRESHOLD Regelt den Noise Gate-Threshold. HYSTERESIS Glättet den Schließvorgang des Gates und verhindert damit „Chatter“-Geräusche, die auftreten, wenn das Gate bei einem ausklingenden Signal um den Threshold-Pegel schnell öffnet und schließt. -
Seite 70: Mixview
MIXER Auch die Dynamikprozessoren sind „gelinkt“, so dass bei der Einstellung des einen der andere immer nachzieht. Auch die Sidechains eines solchen Stereo-Kanalpaars arbeiten im Link-Betrieb. HINWEIS: Gelinkte Kanalpaare werden durch einen Asterisk (*) im Anschluss an die Kanalnummer gekenn- zeichnet –... -
Seite 71: Solo Setup
MIXER Diese Page liefert die gleiche Übersicht für die Inputs, die FX Send Master Levels, die FX Returns und die Group Sends. Die Master- und Stereo L/R Bus-Aussteuerungsanzeigen werden nicht dargestellt, da diese ja stets am Be- dienfeld sichtbar sind. Keine dieser beiden Pages enthält editierbare Parameter – sie geben lediglich Aufschluss über die Stellungen der via Bedienfeld eingestellten Kontrollelemente. -
Seite 72: Verwendung Der Solo-Funktion
MIXER In der Einstellung PFL sehen Sie folgende Grafik: In der Einstellung SIP sehen Sie folgende Grafik: Der Parameter SOLO LEVEL [Q1] lässt Sie den Pegel des Solosignals regeln. Dies ist besonders in der Einstellung PFL (Signal wird mit vollem Pegel ausgegeben) von Vorteil, da Sie auf diese Weise verhindern können, dass Ihre Lautsprecher Schaden nehmen. -
Seite 73: Fx/Aux Setup
MIXER FX/AUX SETUP FX/AUX SETUP [F5/F6] in der Main MIXER Page ruft folgende Page auf: Diese Page dient zur Konfigurierung der FX/AUX-Busse. Die Funktionen der Q-LINK-Regler sind wie folgt: FX/AUX 1/2 Q1 konfiguriert den FX/AUX 1/2 als zwei Mono-Sends oder einen Stereo-Send. In der Einstellung STEREO ändert sich die dargestellte Grafik: Der normalerweise zur Einstellung des Send Levels für FX/AUX 1 verwendete Regler ist nun für den Stereo Send Level zuständig, der Send Level Regler für FX/AUX 2 ist... -
Seite 74: Talkback
STUDIO R ist der Ausgang von AUX 4 stumm geschaltet. TALKBACK Das interne Talkback-Mikrofon des DPS24 ist fest mit den STUDIO-Ausgängen verdrahtet. Aktiviert wird es mittels der TALBACK-Taste oberhalb des MASTER-Faders. HINWEIS: Das Signal des Talkback-Mikrofons wird nur dann über den STUDIO L- und/oder den STUDIO R-Ausgang ausgegeben, wenn diese Ausgänge in der FX/AUX SETUP Page angewählt/aktiviert sind. -
Seite 75: Patch Mode
Gate etc. zu bearbeiten. Über die Digital In L/R-Eingänge können Sie das gleiche auch mit einem CD- oder DAT- Gerät oder einer anderen digitalen Stereo-Audioquelle machen. Falls Sie einen AKAI professional S5000/6000 mit ADAT-Karte besitzen, können Sie die ADAT-Ausgänge auf die Eingangskanäle patchen, um die acht Einzelausgänge des Samplers digital abzugreifen. - Seite 76 PATCH Digital In R FX2 R Aux In L FX3 L Aux In R FX3 R 2-Track L FX4 L 2-Track R FX4 R ADAT 1 - 8 – – – – – (keine Zuordnung) Stereo Bus L Stereo Bus R Dieses flexible Patching eröffnet viele Möglichkeiten.
- Seite 77 PATCH Hier lassen sich die internen Signalquellen auf beliebige der DPS24-Ausgänge patchen. In dieser Page kann im Prin- zip jede DPS24-interne Audioquelle einem der Output-Anschlüsse an der Rückwand zugewiesen werden. Die ver- fügbaren DPS24-Signalquellen lauten wie folgt: INPUTS 1 - 12...
- Seite 78 PATCH DISK RECORD GROUP ASSIGN lässt Sie wählen, zu welchen Groups (1 - 8) die 24 Disk Tracks geroutet werden. Wie bei den Input-Kanälen erfolgt dieses Routing auf Group-Paare. Vielleicht finden Sie es einfacher, die entspre- chenden Tasten des Bedienfeldes dazu zu benutzen (s. HINWEIS auf der vorhergehenden Seite). FX RTN GROUP ASSIGN lässt Sie wählen, zu welchen Groups (1 - 8) die internen Effect Returns geroutet werden (s.
- Seite 79 Wählen Sie mittels der CURSOR-Tasten das gewünschte Preset in der Liste an, und drücken Sie dann SELECT [F6], um das interne Patching des DPS24 vollständig umzukonfigurieren. Sie können Presets für jeden Zweck anlegen – für das Track Laying und Overdubbing wie auch für den Mixdown-Vorgang etc.
-
Seite 80: Automation
AUTOMATION AUTOMATION Beim Drücken der AUTOMATION-Taste erscheint folgende Page: Die Q-LINK-Regler steuern die verschiedenen Automationsparameter (am rechten Screen-Rand): RECORD EVENTS Legt fest, welche Events aufgezeichnet werden: Die Aktionen aller Kontrollelemente werden aufgezeichnet. FX/AUX SEND Nur FX/AUX Send-Reglerbewegungen werden aufgezeichnet. HINWEIS: Sind ein oder beide FX/AUX Send-Paare als Stereo-Sends konfiguriert, werden beim Bewegen des FX/AUX 2- bzw. - Seite 81 AUTOMATION Der jeweilige CHANNEL ON-Status wird aufgezeichnet, wenn eine dieser Tasten gedrückt wird. HINWEIS: Was im einzelnen aufgezeichnet wird, hängt von der Einstellung des RECORD EVENTS-Parame- ters ab. Lautet die Einstellung PAN, werden natürlich nur die beim Drehen der PAN-Regler erzeugten PAN- Automationsdaten aufgezeichnet –...
-
Seite 82: Anmerkungen Zur Automation
– treffen Sie Ihre Entscheidung mittels der (blinkenden) Channel SELECT-Tasten. Beim Drücken der PLAY-Taste beginnt das DPS24 mit der Aufzeichnung der Automationsdaten des/der angewählten Ka- nals/Kanäle und beendet sie beim Betätigen der STOP-Taste. Gleichzeitig werden zur Sicherheit die vorher zur Auf- nahme selektierten Tracks deselektiert. - Seite 83 AUTOMATION Der AUTO DROP Mode lässt sich auch zur Fehlerkorrektur in aufgezeichneten Daten nutzen. Nehmen wir an, eine Pegeländerung an einer bestimmten Stelle ist nicht sonderlich gelungen. Locaten Sie zur Position kurz vor dem „Fehler“, aktivieren Sie AUTO DROP und drücken Sie PLAY. Bewegen Sie an der fraglichen Stelle den entsprechenden Fader, um den Pegel zu korrigieren.
-
Seite 84: Trim Faders
AUTOMATION WICHTIGE ANMERKUNG ZU SCENE 00: INITIAL SCENE Scene 00 enthält die Ausgangswerte der Mixereinstellungen für das jeweilige Project, die stets beim Laden eines Projects oder beim Start eines Automationsdurchlaufs abgerufen werden. Dies bedeutet, dass bei aktivierter dy- namischer Automation bei jedem Betätigen von PLAY automatisch Scene 00 abgerufen wird, um sicher zu stel- len, dass alle Kontrollelemente –... - Seite 85 AUTOMATION Die zum Trimmen angewählten Fader werden angezeigt. Sollten Sie Ihre Absicht ändern, können Sie mittels der CURSOR Up/Down-Tasten einen bestimmten Fader anwählen und ihn mittels RESET SELECTED [F2/F3] zurück- setzen; RESET ALL [F4/F5] setzt alle Kanäle zurück. Beim Drücken von TRIM [F6] wird der in der Trim-Spalte angegebene Wert addiert oder subtrahiert – in obigem Beispiel werden alle in den Automationsdaten von Input Channel 12 enthaltenen Pegelwerte um 3 dB angehoben.
-
Seite 86: Effect (Fx) Mode
EFFECT (FX) MODE Beim Drücken der FX-Taste erscheint eine Page wie die folgende: Links unten werden die vier Effektkanäle dargstellt, rechts daneben die diesen Kanälen zugewiesenen Effekttypen. Darüber ist ein Grafikschema des Effekttyps des angewählten Effektkanals zu sehen. Die Parameter des jeweiligen Effektes sind rechts in der Page untereinander angeordnet. -
Seite 87: Wahl Von Fx-Typen
Zur Wahl von Effekttypen bringen Sie den Cursor mittels der CURSOR > -Taste zur EFFECT-Liste: Zur Wahl eines anderen Effekttyps für den angewählten Kanal benutzen Sie CURSOR Up/Down-Tasten. Der neu gewählte Effekttyp wird erst mit dem Betätigen von RECALL [F3] aktiv – er wird dadurch dem gewählten Effekt- kanal zugewiesen: Das FX Channel-Fenster zeigt die neue Effektzuordnung an, die Parameter des neuen Effektes stehen zum Editieren bereit. -
Seite 88: Editieren Von Effekten
EDITIEREN VON EFFEKTEN Es gibt keinen eigenen Mode zum Editieren von Effekten – man dreht einfach an den Q-Link-Reglern. Die an einem Effektkanal vorgenommenen Änderungen bleiben nur solange bestehen, bis ein anderes Effekt-Preset gewählt oder ein anderes Project geladen wird. HINWEIS: Mit dem Anwählen eines anderen Effekt-Presets gehen die Änderungen an einem vorher editier- ten Preset verloren –... - Seite 89 Zur Auswahl eines Effektes innerhalb einer bestimmten Kategorie bringen Sie den Cursor mittels der CURSOR > - Taste zur EFFECT-Liste: RECALL [F3] weist den selektierten Effekt dem ausgewählten Effektkanal zu (wird links unten angezeigt). DELETE [F5] dient zum Löschen von Effekten. RENAME [F6] lässt Sie Effekte umbenennen.
-
Seite 90: Effect Send-/Effect Return-Pegel
EFFECT SEND-/EFFECT RETURN-PEGEL Die Effektpegel werden durch die Stellung der FX Sends der einzelnen Kanäle bestimmt. Die MASTER FX/AUX SEND-Pegel sind jedoch in der CHANNEL View Page des MASTER-Kanals im MIXER Mode zu regeln – zudem sind sie unter Verwendung der Grundzuordnungen in der USER BANK auf den Kanälen 1 - 4 (interne Effekte) und den Kanälen 5 - 8 (AUX Sends) einstellbar. -
Seite 91: Monitormix Mit Effekten Im Regieraum
MONITORMIX MIT EFFEKTEN IM REGIERAUM Sie können bereits bei der Aufnahme das Eingangssignal mit Effekten versehen, ohne diese Effekte mit auf die Disk aufzunehmen. Um z.B. ein an Input 1 anliegendes Instrument auf Track 4 aufzunehmen und es dabei im Monitor mit Hall zu hören, gehen Sie folgendermaßen vor: 1. -
Seite 92: Project Mode
Beim Drücken der PROJECT-Taste erscheint folgende Display-Page: Sie zeigt eine Liste Projects, die von der Disk in das DPS24 geladen werden können (mit Erstellungsdatum). Wählen Sie das zu ladende Project mittels der CURSOR UP/Down-Tasten an und drücken Sie F6 – LOAD. -
Seite 93: Erstellen Von Project-Backups
PROJECT Hier haben Sie die Möglichkeit, Backups von Projects zu erstellen, diese zu wieder zu laden (Restore) sowie Projects umzubenennen und zu löschen. Um ein Project umzubenennen, wählen Sie es mittels der CURSOR Up/Down-Tasten an und drücken RENAME [F6], worauf das übliche Fenster zur Namengebung erscheint. Drücken Sie nach erfolgter Eingabe zur Bestätigung F6 – RENAME, oder drücken Sie CANCEL, um den Vorgang abzubrechen. -
Seite 94: Laden (Restore) Von Project-Backups
PROJECT LADEN (RESTORE) VON PROJECT-BACKUPS F4 – RESTORE ruft folgende Page auf: Diese Page dient zum Wiederherstellen (Restore) eines CD-Backups auf der internen Harddisk. Drücken Sie zu diesem Zweck F6 – RESTORE. Antworten Sie auf die Frage „ARE YOU SURE“ (Sind Sie sicher?) Ihrer Absicht entsprechend. -
Seite 95: Virtual Tracks
VIRTUAL TRACKS VIRTUAL TRACKS Die Tastenkombination SHIFT + PROJECT gewährt Zugriff auf die Virtual Tracks-Funktion: Um einen „virtuellen“ Track einem „physikalischen“ Track zuzuweisen, wählen Sie zunächst mittels der CURSOR Up/Down-Tasten den gewünschten physikalischen Track an (linke Spalte – PHYSICAL TRACKS). Bewegen Sie danach den Cursor mittels CURSOR >... -
Seite 96: Setup Mode
SETUP SETUP MODE Die SYSTEM SETUP Page dient zur Einstellung bestimmter Funktionen, die das DPS24 global beeinflussen. Die SETUP-Taste ruft folgende Page auf: Q1 - Q6 dienen zur Einstellung folgender Systemparameter: SAMPLE RATE Bestimmt die Sample Rate des DPS24: 32kHz, 44.1kHz, 48kHz oder 96kHz. - Seite 97 Die T/C RATE muss mit der des eingehenden externen Timecodes übereinstimmen, da andernfalls die Synchronisation fehlschlägt. TIME SYNC Legt fest, ob das DPS24 als Sync Master (Timecode-Generator) oder als Slave (Timecode- Empfänger) fungiert. Die verfügbaren Optionen lauten: MTC SLAVE Das DPS24 folgt externem MIDI-Timecode und lässt sich somit mittels Sequencern, Drum Machines etc.
-
Seite 98: Disk
SETUP DISK F1 – DISK ruft die DISK SETUP Page auf, in der die interne Festplatte formatiert werden kann. Beim Drücken von F5/F6 – FORMAT DISK erscheint folgende Page: Dieses Fenster enthält detaillierte Angaben zum Laufwerk. Falls Ihnen Zweifel kommen sollten, ob Sie die Festplat- te formatieren sollen, drücken Sie F1 –... - Seite 99 Diese Funktion sollte nur dann verwendet werden, wenn sich die Disk bereits als fehlerfrei erwiesen hat, da andernfalls das DPS24 versuchen könnte, „Bad Blocks“ auf der Disk zu beschreiben. Im Zweifelsfall empfiehlt sich ein FULL FORMAT, um möglichen späteren Fehlfunktionen vorzubeugen.
-
Seite 100: Tempo Map
Diese Page dient zur Erstellung von „Tempo Maps“. Ein solcher Tempo-„Fahrplan“ wird benötigt, wenn ein durch das DPS24 synchronisierter Sequencer Tempowechseln und/oder Taktartwechseln in einem Song folgen soll. Die beiden bereits vorhandenen Einträge am Songstart (Takt 1) bestimmen das Anfangstempo und die anfängliche Taktart. -
Seite 101: User Bank
SETUP USER BANK F4 – U-BANK in der Main SYSTEM SETUP Page ruft folgende Page auf: Hier haben Sie die Möglichkeit, bis zu 12 Kanäle Ihrer Wahl einer „USER BANK“ zuzuweisen. Die Zusammenstel- lung der wichtigsten Kanäle in einer einzigen Bank hat den Vorteil, dass Sie schnell und bequem darauf zugreifen können, ohne ständig zwischen den Banks umschalten zu müssen. -
Seite 102: Preferences
Einsteigen in die/Aussteigen aus der Aufnahme (wie beim DR8/DR16). Beim ersten Betätigen des Fußschal- ters startet das DPS24 das Playback, beim zweiten beginnt die Aufnahme auf den angewählten Tracks. Bei erneutem Drücken wird die Aufnahme beendet, bei nochmaligem Drü- cken stoppt das Playback. -
Seite 103: Set Clock
EXIT [F1] Rückkehr zur Main SYSTEM SETUP Page. CLOCK SETUP [F5/F6] Ruft eine Page zur Einstellung der DPS24-internen Systemuhr auf (s. unten). SET CLOCK Beim Drücken von CLOCK SETUP [F5/F6] in der PREFERENCES Page erscheint folgende Page: Benutzen Sie Q1 - Q6 zur Einstellung von Zeit und Datum. Die neuen Einstellungen werden beim Drücken von SET CLOCK [F5/F6] übernommen. -
Seite 104: Cd-Recorder
CD-R CD-RECORDER Die Tastenkombination SHIFT + SETUP ruft folgende Page auf: Das große Fenster links in dieser CD-R SETUP Page stellt allgemeine – nicht editierbare – Informationen dar: SOURCE PROJECT Gibt den Namen des aktuellen Projects an. Soll ein anderes Project auf CD aufgenom- men werden, wählen Sie dieses im PROJECT Mode aus. -
Seite 105: Mixdown
Da es nicht möglich ist, direkt auf eine CD-R/CD-RW abzumischen, müssen Sie zunächst einen Stereomix auf der „virtuellen“ 2-Track-Maschine des DPS24 erstellen. Dazu rufen Sie mittels F1 die 2-TRACK MIXDOWN Page auf: Die Grafik im Fenster macht deutlich, was vor sich geht: Sie mischen bis zu 24 Kanäle (Disk Tracks) über den Stereo L/R Bus auf eine (virtuelle) Zweispurmaschine ab , einschließlich der vier Effektkanäle. -
Seite 106: Cd Player
PAUSE Läuft das Playback, dient F6 als Pausentaste. HINWEIS: Die aufgenommene CD kann nicht über das Monitorsystem des DPS24 abgehört werden, sondern nur über die Kopfhörer- oder Line-Ausgänge (falls vorhanden) des CD-R/CD-RW-Laufwerks. Gewöhnlich spielt man die angefertigte CD ohnehin auf einem dafür geeigneten CD-Player ab. -
Seite 107: Ext Sync-Taste
SYNC OFFSET Ist diese Funktion aktiviert, spielt das DPS24 nur bei Empfang des externen Timecodes. Die Timecode Rate ist mit- tels Q3 in der SYSTEM SETUP Page einstellbar: Darüber hinaus ist natürlich auch die entsprechende Timecode-Quelle (T/C SOURCE) zu wählen (solange die optio-... -
Seite 108: Einstellen Von Ext Sync-Offsets
EXT. SYNC EINSTELLEN VON EXT SYNC-OFFSETS Die Tastenkombination SHIFT + EXT SYNC öffnet ein Fenster zur Einstellung von Timecode Offsets: Geben Sie den gewünschten Wert mittels der Zehnertastatur ein. Zum Wechseln zwischen „+“ und „–“ (positiver/ negativer Wert) benutzen Sie die +/– Tasten der Zehnertastatur. Nach der Eingabe des Wertes drücken Sie F6 – SET. -
Seite 109: Anhang
ANHANG MIDI-Implementationsliste Datum: 12/01 Modell DPS24 Version: 1.0 Function Transmitted Recognized Remarks Basic channel Default Changed Mode Default Messages Altered ************** Note Number: True Voice ************** Velocity Note On Note Off After Touch Channel Pitch Bend Control Change Program Setting Range... - Seite 110 ANHANG Blockdiagramme GROUPS SOLO SEND 1 SEND 2 ADC 1-12 SEND 3 ADAT 1-8 SPDIF IN SEND 4 AUX IN INV ATT FADER GRP 1/2 2-TRACK IN FX 1-4 GRP 3/4 To Disk METRONOME GRP 5/6 GRP 7/8 SOLO INPUTS SEND 1 SEND 2 SEND 3...
- Seite 111 ANHANG SEND 1 SEND 2 INPUTS 1-12 GROUPS 1-8 SEND 3 ADC 1-12 SEND 4 ADAT 1-8 SPDIF IN INV ATT FADER AUX IN GRP 1/2 2-TRACK IN GRP 3/4 FX 1-4 GRP 5/6 STEREO L/R BUS METRONOME GRP 7/8 SOLO RECORD SOURCES RECORD SOURCES...
- Seite 112 ANHANG Aux Send 1 Aux Send 2 AUX bus Aux Send 3 Aux Send 4 TB Switch Studio L Studio R Talkback 2 Track input MAIN L MAIN R MONITOR MONO LEVEL NEAR L SOLO bus NEAR R 2 TRACK NEAR switch STEREO switch...
-
Seite 113: Installation Von Erweiterungen - Für Service-Techniker
ANHANG Installation von Erweiterungen – für Service-Techniker IB-24LTC/IB-24ADT 1. Lösen Sie die Schrauben der Abdeckung des Erweiterungsschachtes und entfernen Sie die Abdeckung. Bewah- ren Sie die Schrauben auf. 2. Schieben Sie die Erweiterungskarte entlang der Führungsaussparungen in den Schacht und drücken Sie sie in ihren Sockel. -
Seite 114: Harddisk-Laufwerk
ANHANG Harddisk-Laufwerk 1. Lösen Sie die Schrauben der Bodenabdeckplatte des Gerätes und nehmen Sie die Platte ab. 2. Schieben Sie das Harddisk-Laufwerk gemäß der Abbildung in die Disk-Halterung und befestigen Sie sie mit den dem Internal Disk Mounting Kit beiliegenden Schrauben. Es sind Schrauben mit Zoll- und Millimeter-Gewinde enthalten –... -
Seite 115: Cd-R/Cd-Rw-Laufwerk
ANHANG CD-R/CD-RW-Laufwerk 1. Lösen Sie die Schrauben der Bodenabdeckplatte des Gerätes und nehmen Sie die Platte ab. 2. Entfernen Sie die CD-R/CD-RW-Laufwerksabdeckung an der Frontseite des Gerätes. Blau 3. Schieben Sie das CD-R/CD-RW-Laufwerk von vorne in den Schacht und befestigen Sie es mit den dem Internal Disk Mounting Kit beiliegenden Schrauben am Boden-Chassis. -
Seite 116: Technische Daten
TECHNISCHE DATEN Technische Daten Spannungsversorgung 220 - 240 V~, 50 Hz (Europa), 110 W Zul. Betriebstemperatur 10 - 35° C Zulässige Feuchtigkeit 10% - 60% (nicht kondensierend) Maße (mm) 726 (B) x 190 (H) x 579 (T) max. (mit abgekipptem LCD) Gewicht 17,8 kg (ohne Laufwerk) Display... - Seite 117 TECHNISCHE DATEN Ausgangspegel Stereo Out +4 dBu (+22 dBu symmetrisch max., 20 kΩ Load) Main (Monitor) +4 dBu (+22dBu symmetrisch max., 20 kΩ Load) Nearfield (Monitor) +4 dBu (+22 dBu symmetrisch max., 20 kΩ Load) Studio Out +4 dBu (+22 dBu symmetrisch max., 20 kΩ Load) Direct Out +4 dBu (+22 dBu symmetrisch max., 20 kΩ...
-
Seite 118: Index
Effekte, editieren 82 ADAT I/O 36 Effekte, Multi 84 ADAT OUTPUT ASSIGN 71 Eingabe, Namen 32 ADJUST 53 AFL 65 Einschalten, DPS24 39 ENTER 19 AMOUNT 53 EQ-Kurve 60 ATTACK 62, 63 Erweiterungen, Installation 104 ATTENUATION 59 EXT SYNC 17, 102... - Seite 119 INDEX PLAY OVER 24 JOG/SHUTTLE Wheel 28 PLAY OVER Time 96 Play To 24 PLAY TO Time 96 PREFERENCES 96 Keyboard-Anschluss 37 PREFS 91 Kompressor 62 Progress Display 31 PROJECT 17, 40 PROJECT, Backup 87 L/R Bus Assign 6, 72 PROJECT Mode 86 LCD 16 PROJECT TOOLS 86...
