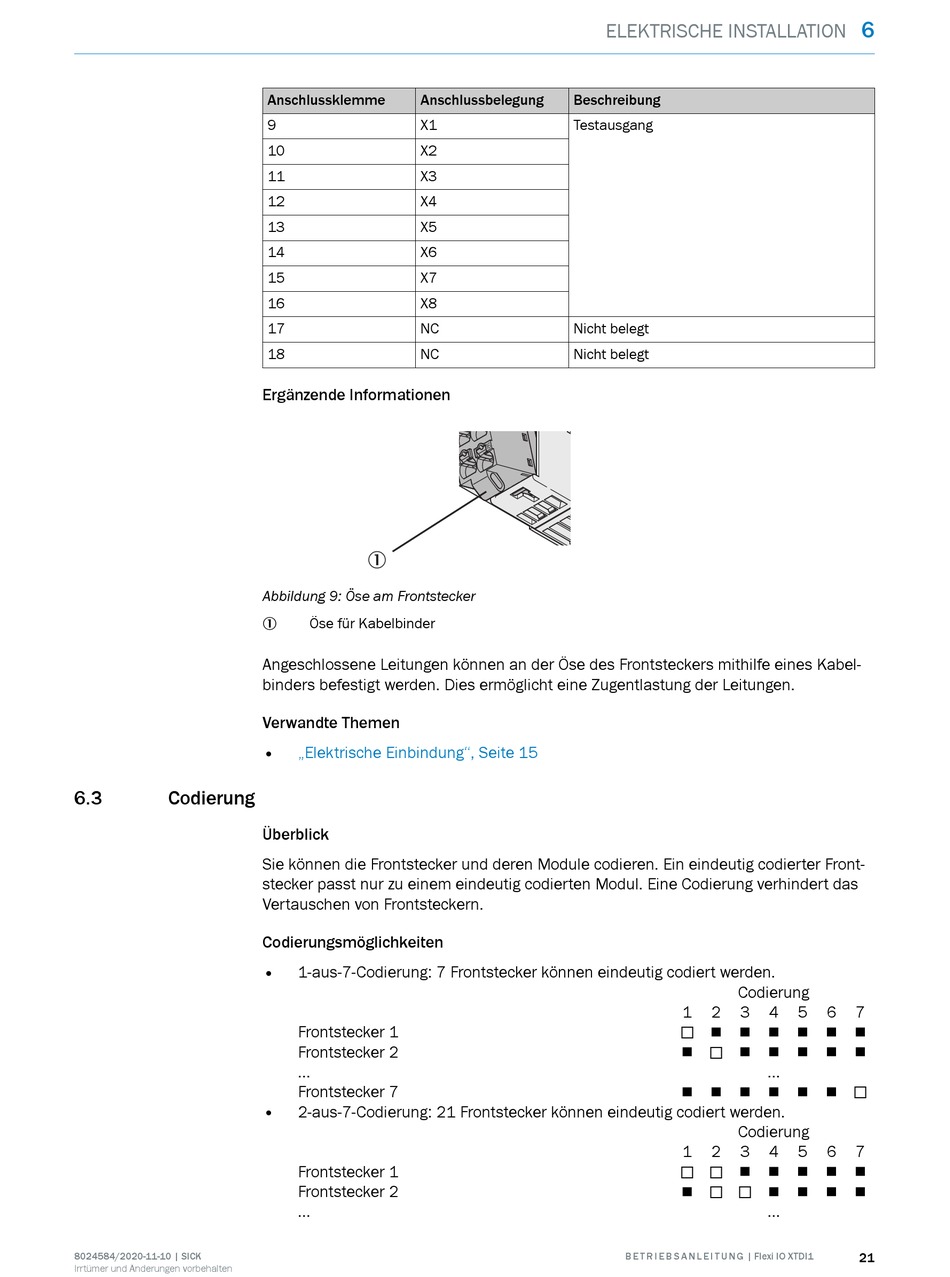

Anschlussklemme Anschlussbelegung
9 X1
10 X2
11 X3
12 X4
13 X5
14 X6
15 X7
16 X8
17 NC
18 NC
Ergänzende Informationen

Abbildung 9: Öse am Frontstecker
Öse für Kabelbinder
1
Angeschlossene Leitungen können an der Öse des Frontsteckers mithilfe eines Kabel‐
binders befestigt werden. Dies ermöglicht eine Zugentlastung der Leitungen.
Verwandte Themen
• „Elektrische Einbindung", Seite 15
Überblick
Sie können die Frontstecker und deren Module codieren. Ein eindeutig codierter Front‐
stecker passt nur zu einem eindeutig codierten Modul. Eine Codierung verhindert das
Vertauschen von Frontsteckern.
Codierungsmöglichkeiten
• 1-aus-7-Codierung: 7 Frontstecker können eindeutig codiert werden.
Frontstecker 1
Frontstecker 2
...
Frontstecker 7
•
2-aus-7-Codierung: 21 Frontstecker können eindeutig codiert werden.
Frontstecker 1
Frontstecker 2
...
ELEKTRISCHE INSTALLATION
Beschreibung
Testausgang
Nicht belegt
Nicht belegt
Codierung
1 2 3
⃞ C C C C C C
C ⃞ C C C C C
C C C C C C ⃞
Codierung
1 2 3
⃞ ⃞ C C C C C
C ⃞ ⃞ C C C C
B E T R I E B S A N L E I T U N G | Flexi IO XTDI1
6
4 5 6 7
...
4 5 6 7
...
21
