Sortimentsübersicht
Demontage Altzylinder: Profil RIM
1
A
2
1
B
2

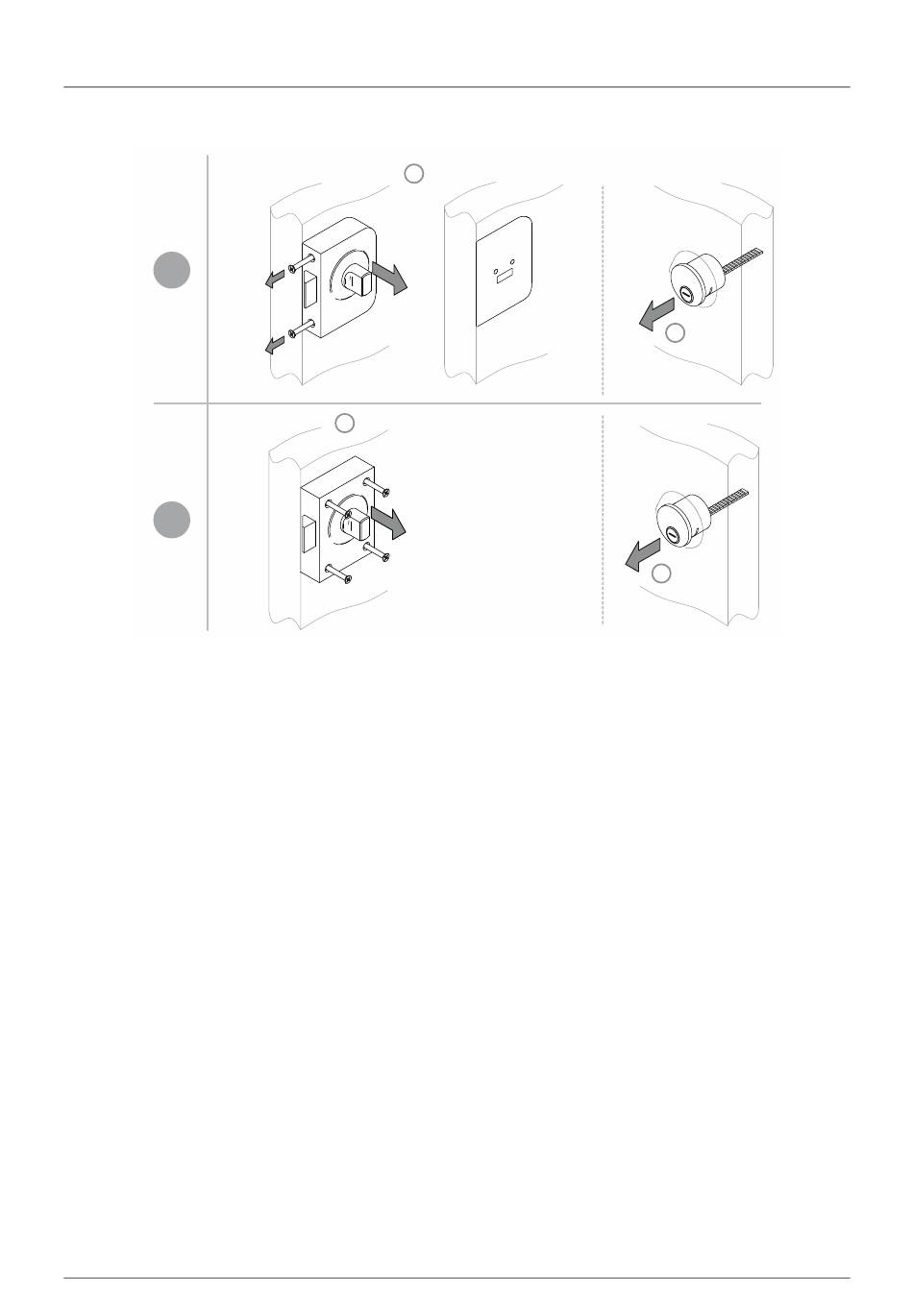

Abb. 13: Demontage Altzylinder: Profil RIM
Bei dem Zylinderprofil „RIM" existieren zwei Grundarten von Schlössern.
[A] Mit Korpus und separater Grundplatte
[B] Kompletter Schlosskörper
[A]
1. Die seitlichen Schrauben herausdrehen und den Schlosskörper abnehmen.
– Die Grundplatte verbleibt an ihrem Platz.
2. Den Schließzylinder entfernen.
[B]
1. Die Schrauben herausdrehen und das gesamte Schloss abnehmen.
2. Den Schließzylinder entfernen.
