HKM2
1. Installation
1.1 Wandmontage
1.2 Elektrischer Anschluss
WARNUNG!
Vor jedem Öffnen des Gehäuses
das Gerät von der Netzspannung
trennen!
Das HKM2 ist ausschließlich für die Wandmontage vorge-
sehen. Es ist darauf zu achten, dass im montierten Zustand
die Rückseite des Wandgehäuses nicht zugänglich ist. Das
Gerät im Betrieb vor Feuchtigkeit, Schmutz und Beschädi-
gung schützen.
Zum Öffnen des Deckels muss die Befestigungsschraube nur
um eine Umdrehung herausgeschraubt werden. Dann kann
der Deckel nach oben weggeklappt werden.

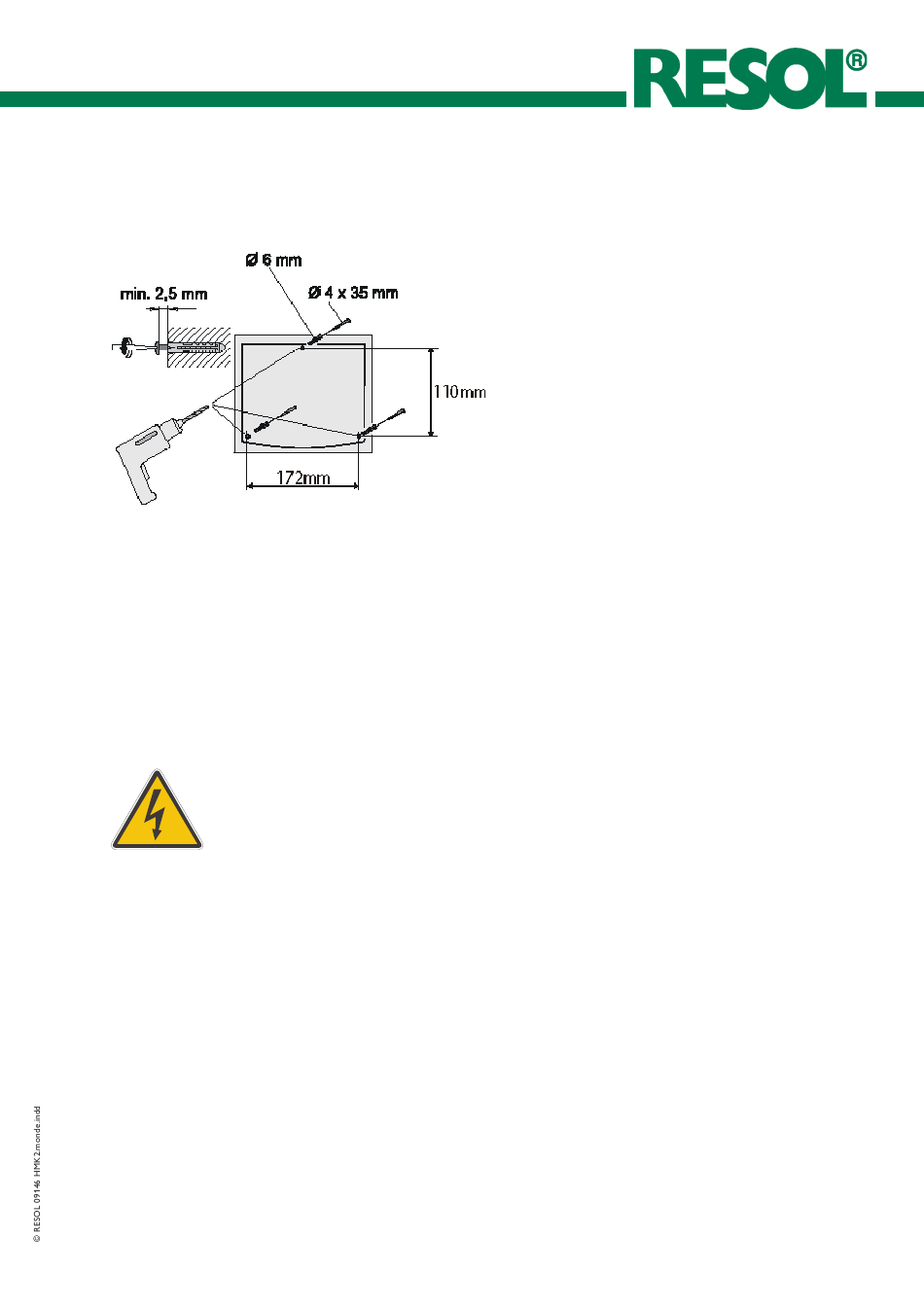

Befestigen Sie die obere Schraube und hängen Sie das Gehäu-
se in die obere Aufhängung ein. Nun können Sie das Gerät
gerade ausrichten und die unteren beiden Löcher an der
Wand markieren. Nach Abnehmen des Gehäuses können
nun die unteren Dübellöcher gebohrt werden. Für die obere
Befestigung des Gehäuses drehen Sie in den entsprechenden
Dübel eine Halbrundkopfschraube Ø 4 x 35 mm so weit
hinein, dass sich das Gehäuse gerade noch einhängen lässt.
Danach können Sie das Gehäuse mit zwei weiteren Schrau-
ben Ø 4 x 35 mm im unteren Gehäuseteil festschrauben.
Der elektrische Anschluss ist entsprechend dem jeweiligen
Elektroanschlussplan durchzuführen.
Das HKM2 muss über eine zusätzliche Einrichtung mit einer
Trennstrecke von mindestens 3 mm allpolig bzw. mittels einer
Trennvorrichtung nach den geltenden Installationsregeln
vom Netz getrennt werden können. Hierzu können Leitungs-
Schutzschalter oder Sicherungen eingesetzt werden.
Elektrische Leitungen
Die Leitungsdurchführungen am Wandgehäuse sind für Lei-
tungen mit einem Außendurchmesser von 5 mm bis 12 mm
geeignet.
Die Leitungen werden von unten in die Einführungsschlitze
eingeführt und in die Führungskanäle gebogen. Die Mantel-
isolierung muss ca. 5 cm vor den Klemmen entfernt werden
Alle Leitungen müssen direkt unterhalb des Wandgehäuses
mit vorschriftsmäßigen Zugentlastungen an der Wand be-
festigt werden.
Netzanschlussleitung und Sensorleitungen müssen getrennt
verlegt werden.
5
|
