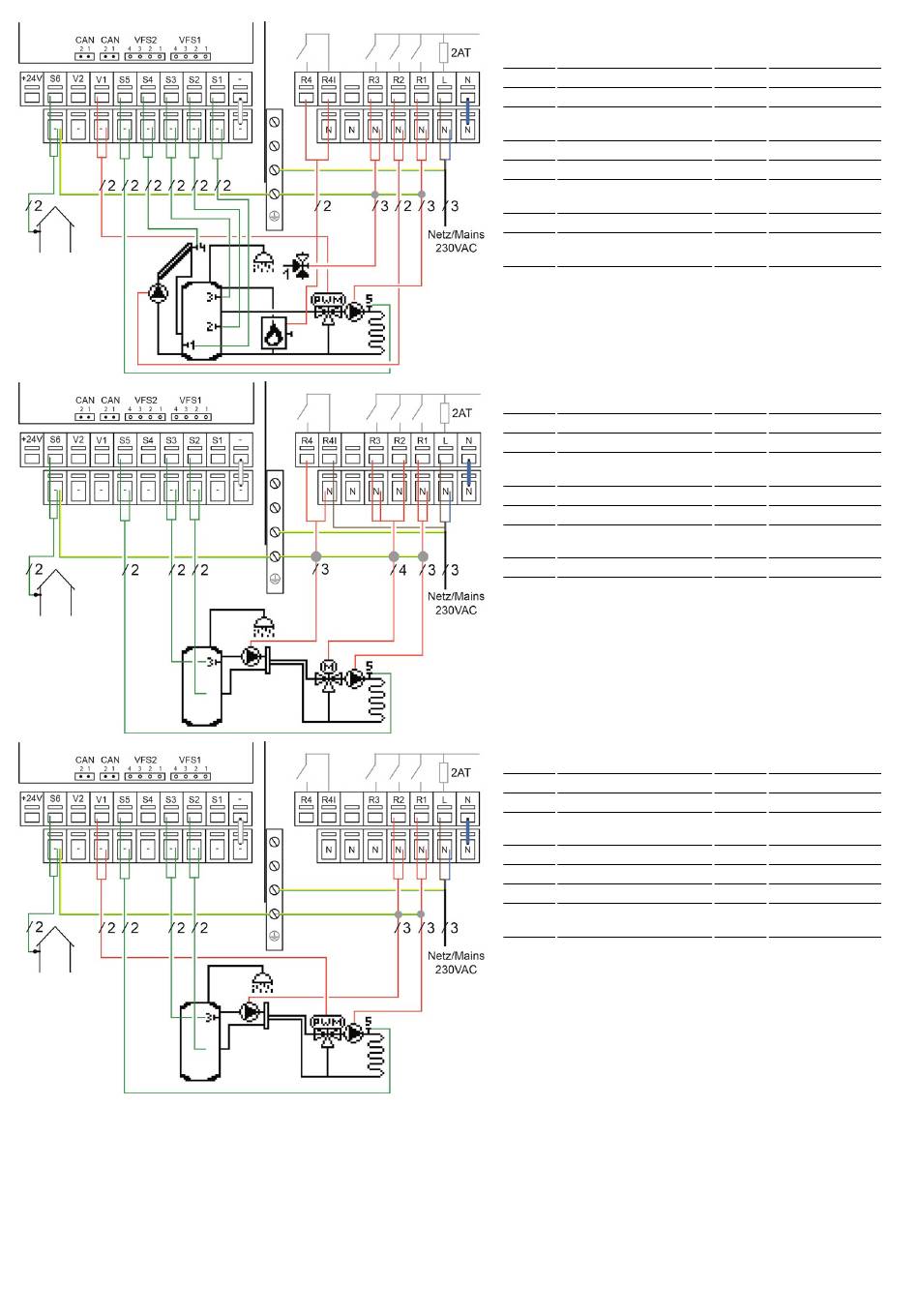

Programm 14 Gemischter PWM-HzK, BW, Solar, Brenner und Zonen-
ventil
Klemme: Anschluss:
- GND
S2 Pufferfühler
S3 Brauchwasserfühler
S4 Kollektorfühler
S5 Vorlauffühler
V1 PWM-Mischer (externe Span-
nungsversorgung)
S6 Außenfühler
+24V 24V Spannungsausgang
Max. externes Geräte 24V/6W
Programm 15 Gemischter HzK, und Kombispeicher
Klemme: Anschluss:
- GND
S2 Pufferfühler
S3 Brauchwasserfühler
S5 Vorlauffühler
S6 Außenfühler
+24V 24V Spannungsausgang
Max. externes Geräte 24V/6W
Programm 16 Gemischter PWM-HzK und Speicher
Klemme: Anschluss:
- GND
S2 Pufferfühler
S3 Brauchwasserfühler
S5 Vorlauffühler
V1 PWM-Mischer
S6 Außenfühler
+24V 24V Spannungsausgang
Max. externes Geräte 24V/6W
Klemme: Anschluss:
N Neutralleiter N
L Netz Außenleiter L
R1 Heizkreispumpe/
Umwälzpumpe
R2 Solarpumpe
R3 BW-Ventil
R4| Brenner
R4 Brenner
Klemme: Anschluss:
N Neutralleiter N
L Netz Außenleiter L
R1 Heizkreispumpe/
Umwälzpumpe
R2 Mischer auf
R3 Mischer zu
R4| BW-Pumpe
R4 BW-Pumpe
Klemme: Anschluss:
N Neutralleiter N
L Netz Außenleiter L
R1 Heizkreispumpe/
Umwälzpumpe
R2 BW-Pumpe
