EINBAU DER 4G-KOMMUNIKATIONSPLATINE
Schritt 1: Bereiten Sie die 4G-Kommunikationsplatine vor
1. Packen Sie die Platine aus und treffen Sie Vorsichtsmass-
nahmen zur Vermeidung elektrostatischer Entladungen.
2. Vergewissern Sie sich, dass alle erforderlichen Zubehörteile
(Kabel, Antenne usw.) intakt und vorhanden sind.
Schritt 2: Öffnen Sie die TELECOM-Abdeckung
Entfernen Sie die Halteschraube der TELECOM-Abdeckung und
öffnen Sie die Abdeckung.
Schritt 3: Setzen Sie die microSIM-Karte in die 4G-Kommu-
nikationsplatine ein
1. Schieben Sie die Abdeckung der microSIM-Karte zur
Unterseite des VALINA, um sie zu entriegeln.
2. Öffnen Sie die Abdeckung, setzen Sie die microSIM-Karte
ein und schliessen Sie die Abdeckung.
3. Schieben Sie die Abdeckung der microSIM-Karte zur
Oberseite des VALINA, um sie zu verriegeln.
Schritt 4: Setzen Sie die 4G-Kommunikationsplatine in
VALINA ein
1. Halten Sie die 4G-Kommunikationsplatine so, dass die
beiden SMA-Anschlüsse Ihnen zugewandt sind und sich
auf der linken Seite der Platine befinden.
2. Schieben Sie die 4G-Kommunikationsplatine unter die
Klemmen auf der linken Seite.
3. Vergewissern Sie sich, dass der Anschluss auf der Unter-
seite der Platine mit dem Anschluss auf dem VALINA
ausgerichtet ist.
4. Drücken Sie die rechte Kante der Platine vorsichtig nach
unten in die Halteklemme auf der rechten Seite, bis sie mit
einem hörbaren Klicken einrastet.
HINWEIS
Drücken Sie nicht auf die microSIM-Karte!
3
2
1

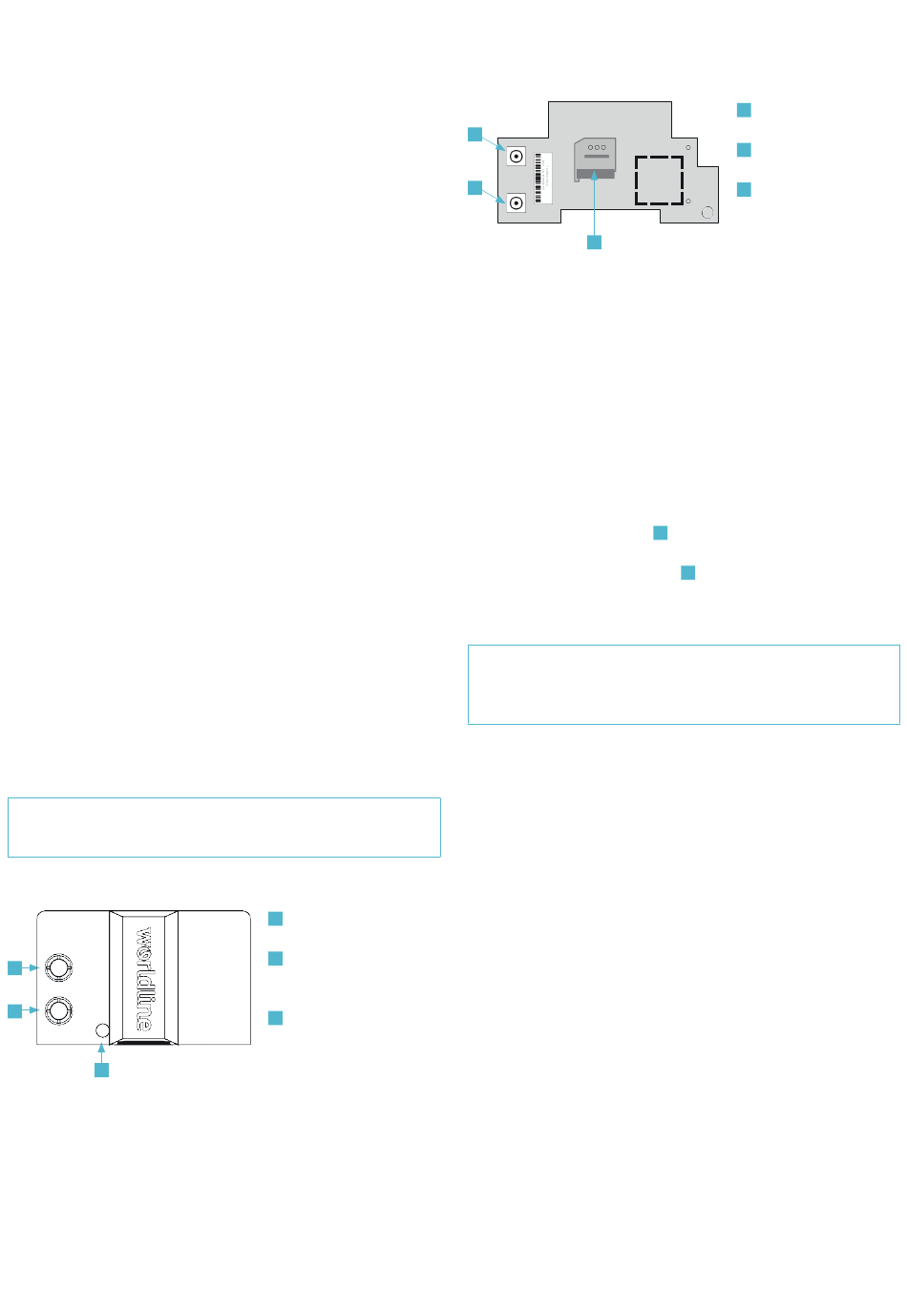

Abbildung 15: TELECOM-Abdeckung
Loch für Befestigungs-
1
schraube
Ausstanzung für
2
SMA-Anschluss
(MIMO 1/Hauptantenne)
Ausstanzung für SMA-
3
Anschluss (MIMO 2/
Diversity-Antenne)
3
2
1751
1
Abbildung 16: 4G-Kommunikationsplatine
Schritt 5: Schliessen Sie die Kabel an die 4G-Kommuni-
kationsplatine an
1. Entfernen und entsorgen Sie die beiden Ausstanzungen auf
der TELECOM-Abdeckung.
2. Bringen Sie die TELECOM-Abdeckung wieder an, indem Sie
die beiden SMA-Anschlüsse durch die Löcher führen.
3. Setzen Sie die 8-Torx-Schraube für die TELECOM-Abde-
ckung wieder ein; ziehen Sie die Schraube nicht zu fest an.
4. Schliessen Sie die Kabel an die 4G-Kommunikationsplatine
an.
a. Schliessen Sie das Antennenkabel MIMO 1 an den
SMA-Hauptanschluss
b. Schliessen Sie das Antennenkabel MIMO 2 an den
SMA-Diversity-Anschluss
c. Schrauben Sie die Überwurfmuttern mit den Fingern fest,
um die Kabel stabil in Position zu halten.
HINWEIS
Verwenden Sie keinen Schraubenschlüssel und drücken Sie
nicht auf die microSIM-Karte!
microSIM-Karten-
1
abdeckung
SMA-Anschluss für
2
MIMO 1/Hauptantenne
SMA-Anschluss für
3
MIMO 2/Diversity-
Antenne
an.
2
an.
3
18
