INSTRUCCIONES: Polea Tensora 200
Fecha: 11/06/2020 Revisión: 10
1
INSTRUCCIONES DE USO Y MANUTENCIÓN
Se trata de unos componentes muy sencillos que no precisan una manutención especial.
Los puntos más importantes a tener en cuenta son los siguientes:
1. Las instrucciones de montaje de cada polea tensora deben ser respetadas.
2. Los tornillos de ajuste y fijación de la polea tensora a la guía y de los propios componentes de la polea
tensora tienen que ser apretados con su par de apriete correspondiente para garantizar que ninguno de
ellos pueda quedar flojo y sea la causa de un funcionamiento inadecuado de la polea tensora.
3. La situación de la polea tensora en la guía debe ser la apropiada para que el cable que pasa por la polea
del limitador y de la tensora, circule correctamente y así evitar que la vida del cable disminuya, así como la
de la garganta.
4. Evitar golpes o abolladuras.
2

MANUAL DE MONTAJE DE LA POLEA TENSORA 200

2.1 RECEPCIÓN DE LA POLEA
Cuando reciba su POLEA TENSORA 200, desembale todos los componentes y asegúrese de que han recibido
correctamente todos ellos comparándolos con la lista de componentes que se adjunta (DYN 20.C202.08).
2.2 ENSAMBLAJE DEL SOPORTE CONTACTO AL AMARRE GUÍA:

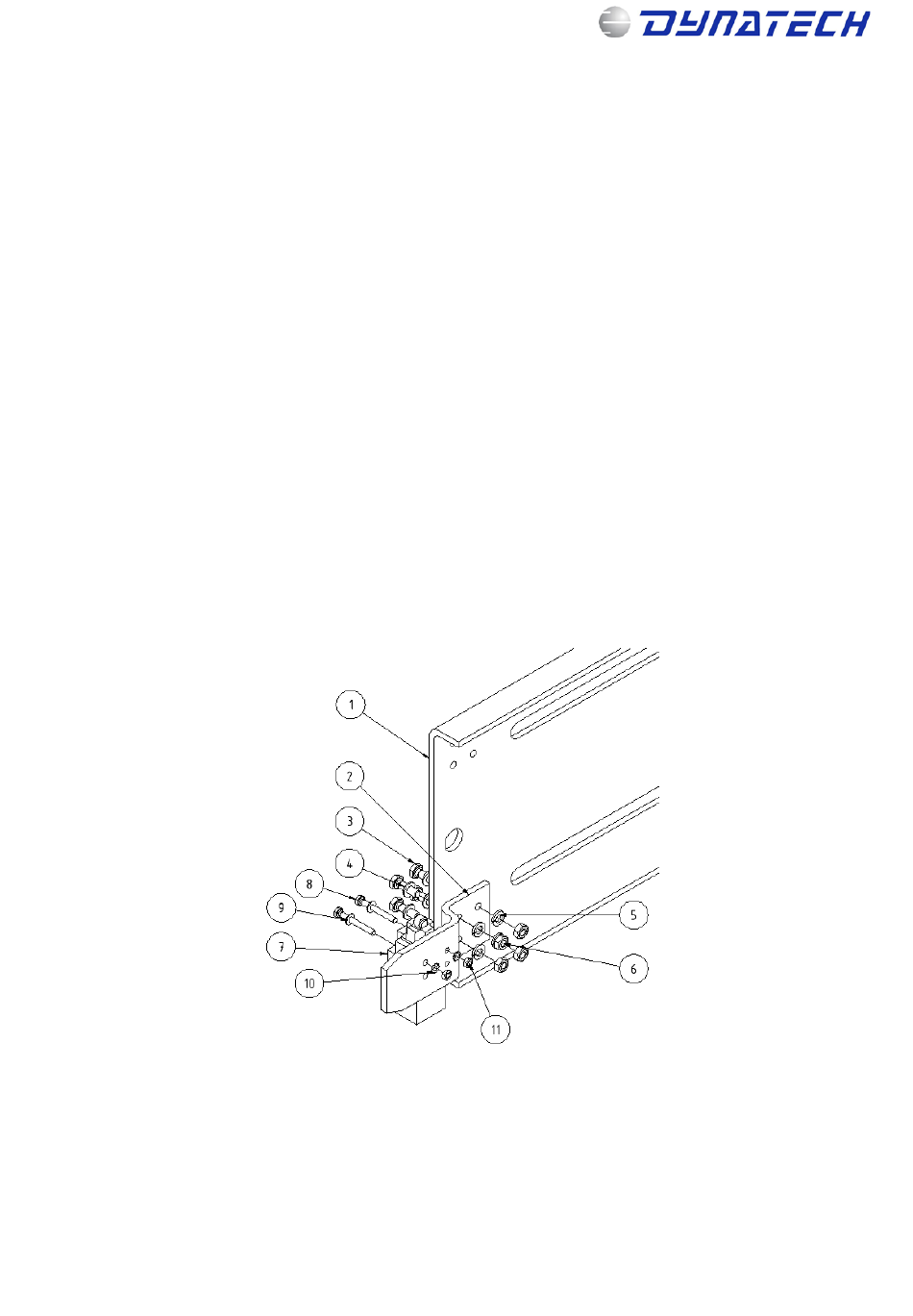

Primeramente, se deberá atornillar el Soporte contacto (2), al Amarre guía (1) mediante cuatro tornillos DIN 933
M6x20 (3) con cuatro arandelas planas DIN 125 M6 (4). Después se fijarán con 4 arandelas Grower DIN 127 M6 (5)
y cuatro tuercas DIN 934 M6 (6). Seguidamente se montará el Contacto de destensamiento (7) en el Soporte
contacto (2), mediante dos tornillos DIN 933 M4x35 (8), y dos arandelas DIN 125 M4 (9), fijándolos después con dos
arandelas dentadas DIN 6798 M4 (10), y dos tuercas DIN 934 M4 (11).
2.3 COLOCACIÓN DEL CONJUNTO BARRA PORTAPESAS EN AMARRE GUÍA:
Introducir el Casquillo hexagonal (12), en el agujero del Amarre guía (1). Fijarlo con una arandela Grower DIN 127
M18 (13) y una tuerca DIN 936 M18 (14). Una vez fijado el Casquillo hexagonal, introducir el eje del conjunto Barra
portapesas (15) en el Casquillo hexagonal, una vez metido el eje, introducir una arandela de seguridad DIN 471
D=12 (16), para impedir su salida, Figura 2.
Cod: DYN 20.02.10
Figura 1
3
