Knicke niemals das Anschlusskabel
am Antrieb.
Beachte die Gebrauchsanweisung
des jeweiligen Netzteils.
VORSICHT
Stolpergefahr durch Kabel
Über ungeeignet verlegte Kabel können
Personen stolpern und sich verletzen.
Verlege alle Kabel so, dass niemand
darüber stolpern oder unbeabsichtigt
daran ziehen kann.

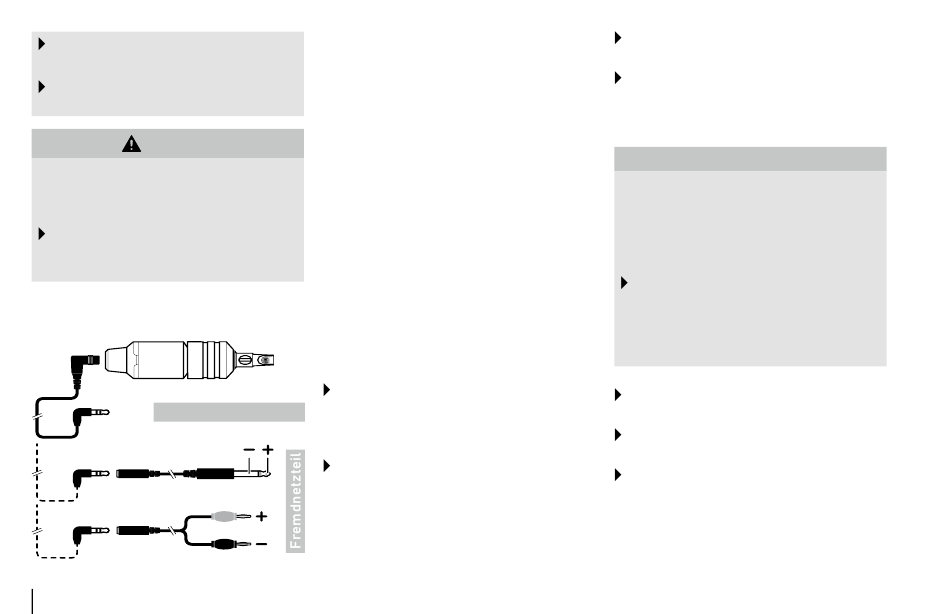

Es gibt drei Möglichkeiten, die SOL Nova
mit Spannung zu versorgen:
Cheyenne Power Unit
mitgelieferter
Kabeladapter
Y-Kabeladapter
11 DE
1. Anschluss an eine Cheyenne Power
Unit mithilfe des Anschlusskabels aus
dem Lieferumfang (empfohlen)
2. Anschluss an ein Fremdnetzteil mit
6,3-mm-Buchse mithilfe des mitgelie-
ferten Kabeladapters
Das Fremdnetzteil muss ca. 5 bis
12,6 V Gleichspannung und den in Ka-
pitel 4.1 erforderlichen Anlaufstrom
liefern. Wenn mehr als ca. 12,6 V an
der SOL Nova anliegen, schaltet sie
sich automatisch aus.
3. Anschluss an ein Fremdnetzteil mit-
hilfe des optional erhältlichen Y-Kabel-
adapters mit Bananensteckern
Der rote Bananenstecker muss an den
Pluspol und der schwarze Bananen-
stecker an den Minuspol des Fremd-
netzteils angeschlossen werden.
Verbinde die Klinkenbuchse des An-
schlusskabels aus dem Lieferumfang
mit dem Anschluss am Antrieb der SOL
Nova.
Stecke den Klinkenstecker des An-
schlusskabels vollständig in die Aus-
gangsbuchse der Power Unit.
Falls du ein Fremdnetzteil verwendest,
schließe dieses mit korrekter Polung
an, wie in der Bedienungsanleitung des
Fremdnetzteils beschrieben.
Schließe das Netzteil an das Strom-
netz an.
Decke die Power Unit bzw. das Fremd-
netzteil mit einer Schutzfolie ab.
5.4
Schutzschlauch aufziehen
ACHTUNG
Schäden am Antrieb durch Flüssigkeit
Wenn Flüssigkeit ins Innere des An-
triebs oder an den Anschuss gelangt,
können die elektrischen und mechani-
schen Bauteile korrodieren.
Verwende
stets
einen
schlauch mit einem Durchmesser
von 34 bis 40 mm. Dies entspricht
einer Schlauchbreite von 54 bis
63 mm.
Ziehe das Anschlusskabel von der SOL
Nova ab.
Schneide ein Stück Schutzschlauch mit
ausreichender Länge ab.
Schiebe das Stück Schutzschlauch
vollständig über das Anschlusskabel.
Cheyenne SOL Nova
Schutz-
