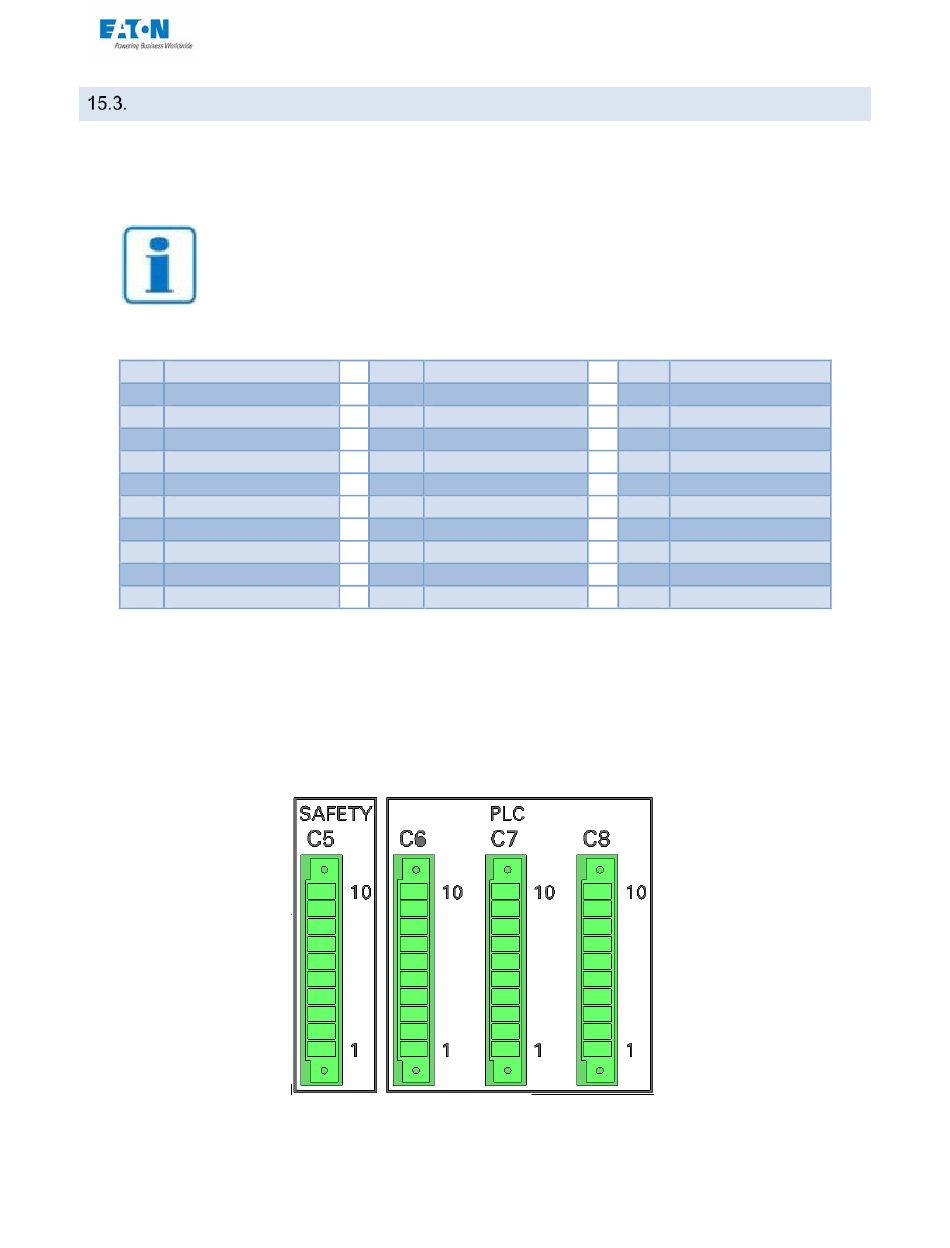

ANSCHLÜSSE
Die Eingangs- und Ausgangssignale sind auf der Rückseite des Geräts an den Anschlussklem-
men C6, C7 und C8 zugänglich
Jede Klemmleiste verfügt über eine mechanische Vertauschsicherung
HINWEIS
Anschluss C6
1
IN_OUT_0-10V_0
2
IN_OUT_0-10V_1
3
GND10V
(1)
4
+24VDC
5
COMIN
6
CTRLIN
7
N0
8
N1
9
N2
10
N3
(1) Internes Netzteil, 24VDC, nicht geregelt, geschützt durch eine rückstellbare PTC-
Sicherung, Maximalstrom 1A
(2)
NV = Nicht verbunden
Bedienungsanleitung Serie SEFELEC 5x
Anschluss C7
1
TYPE
2
MESDCH
3
IN_0-10V_3
4
COMOUT
5
CTRLOUT
6
PLCFAIL
7
EOT
8
PLCPASS
9
ERROR
10
GND
153
Anschluss C8
1
N4
2
N5
3
N6
4
N7
5
SR0
6
SR1
7
SR2
8
SR3
9
IN_0-10V_2
(2)
10
NV
V1.06
