Alre VOOPD-Serie Anleitung

VOOPD - xxx.xxx
VOOPL - xxx.xxx
Sicherheitshinweis
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem
entsprechenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der
Bedienungsanleitung installiert werden. Dabei sind die bestehenden Sicher-
heitsvorschriften zu beachten. Nach der Installation ist der Betreiber, durch
die ausführende Installationsfirma, in die Funktion und Bedienung der Re-
gelung einzuweisen. Die Bedienungsanleitung muss für Bedien- und War-
tungspersonal an frei zugänglicher Stelle aufbewahrt werden.
1. Anwendung
Dieses Gerät wurde speziell zur Verdrahtung von 230 V~ bzw. 24 V~ (24
V~ nur ohne Pumpenmodul) Einzelraum- Temperaturreglern mit den zuge-
hörigen Ventilstellantrieben zur ortsfesten Montage entwickelt. Die Klem-
menleiste ist sowohl für Heizungsregler mit oder ohne ECO - Funktion als
auch für Heiz- / Kühlregler mit integriertem Heiz- / Kühlumschalter geeignet.
Durch Verwendung von Uhrenreglern können bis zu 3 Master - Slave - Zeit-
zonen gebildet werden. Für andere, vom Hersteller nicht vorherzusehende
Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beachten.
Eignung hierfür siehe Punkt 7. Gewährleistung.
2. Funktion / Installation
2.1 Beschriftung
Es wird empfohlen, zunächst die einzelnen Kanäle in Übereinstimmung mit
der Verrohrung auf dem Geräteoberteil zu beschriften und anschließend
die Raumtemperaturregler und Ventilantriebe entsprechend zu verdrah-
ten. Für die Beschriftung liegt ein Vordruck mit beschrifteten Etagen- und
Raum - Aufklebern anbei.
2.2 Energiesparfunktion (gilt nur für Heizungsregler)
Durch Verwenden von Uhrenreglern eingesetzt als Master oder Schaltuh-
ren kann sehr einfach und zonenweise eine Energiesparfunktion realisiert
werden.
Master (Meister, technisch Hauptregler, auch Pilotregler) – ist ein über-
geordneter Regler mit höherer Priorität als der Slave - Regler, der sowohl
die Temperaturregelung des Raumes beeinflusst in dem er installiert ist, als
auch für Energiesparzeiten und Sonderfunktionen in allen Räumen verant-
wortlich ist, in denen er elektrisch mit den Slavereglern verdrahtet wurde.

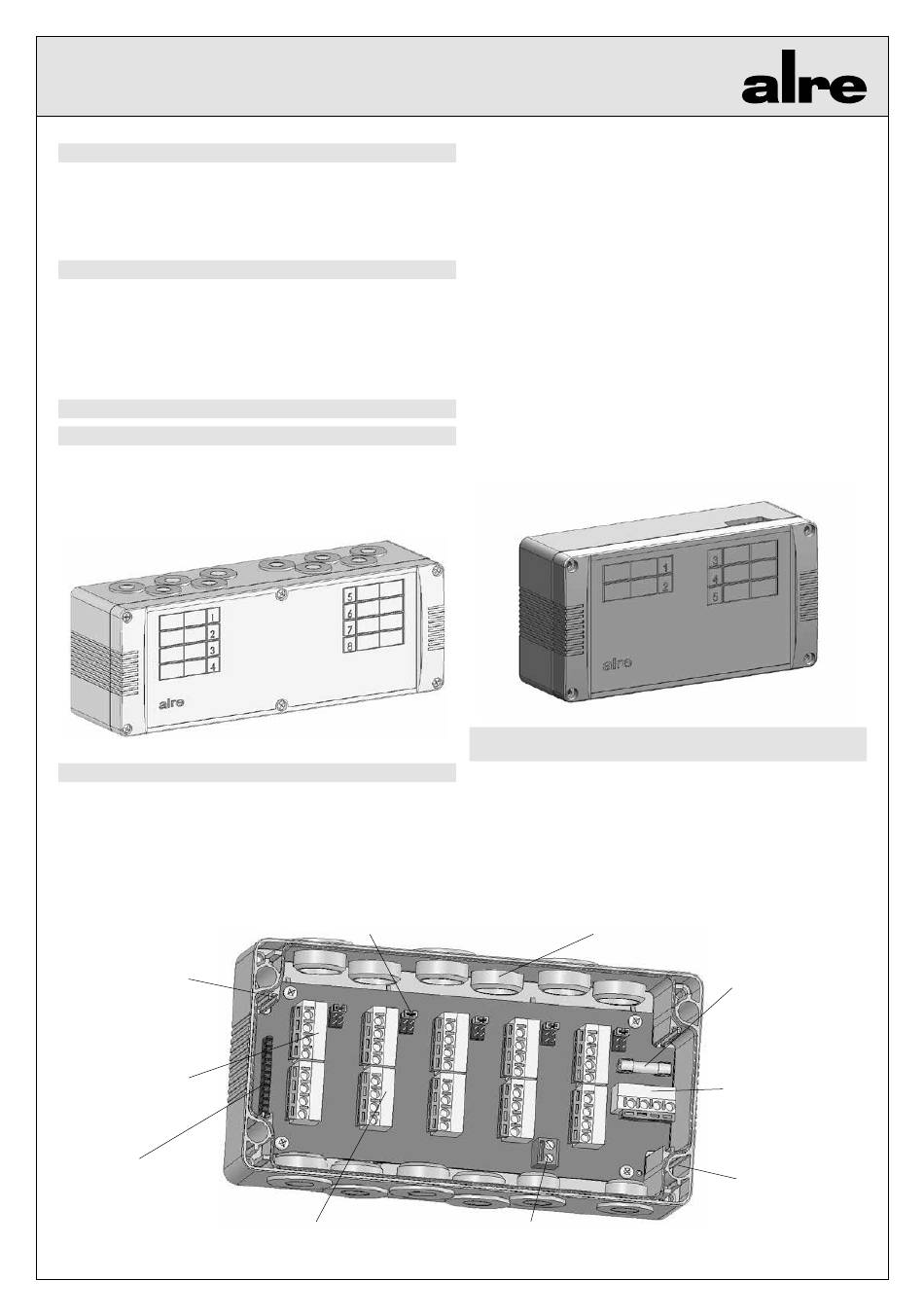

Führungsnuten
für Pumpenmodul
Anschlussklemmen
für Regler
Steckplatz für Pumpenmodul
(wenn vorhanden)
Stand 01.2018 (17 / 066)
– Klemmenleiste für Heizkreisverteiler im IP65 - Gehäuse
– Klemmenleiste für Heizkreisverteiler im IP20 - Gehäuse
Jumper für
Zeitzonen (wenn vorhanden)
Anschlussklemmen PE-Klemme zur Weiterleitung des Schutzleiters
für Ventilantriebe für die Heizungspumpe (wenn vorhanden)
Slave (Sklave, technisch Folgeregler, auch Satellitenregler) – ist ein un-
tergeordneter Regler mit geringerer Priorität als der Master - Regler, der nur
die Temperaturregelung des Raumes beeinflusst, in dem er installiert ist.
ECO - Temperatur – ECO, auch bekannt als ECON leitet sich aus dem Eng-
lischen „economy" ab und bedeutet Einsparen. In Bezug auf eine Raumtem-
peraturregelung wird Energie eingespart, indem bei Abwesenheit oder
Ruhephasen von Personen, nicht mehr auf den Komforttemperaturwert ge-
regelt wird, sondern auf einen Wert, bei dem durch selteneres Ansteuern der
Verbraucher, Energie eingespart wird.
Energiesparzeiten – sind Zeiten, in denen im Heizbetrieb auf eine gerin-
gere Raumtemperatur geregelt wird um Energie zu sparen. Üblicherweise
liegen die Energiesparzeiten während der regelmäßigen Abwesenheit oder
Ruhephasen von Personen und können somit als Uhrenprogramm an einem
Uhrenregler (Masterregler) eingegeben werden.
Energiesparfunktion – Die am Uhrenregler (Masterregler) eingegebenen
Energiesparzeiten gelten für alle Räume, die mit dem Uhrenkanal verdrahtet
sind. Während der Komfortheizzeiten gelten die in den einzelnen Räumen
eingestellten Temperaturen der Slaveregler. Während der Energiesparzeiten
wird in den Räumen der Slaveregler auf eine um ca. 4K geringere Tempe-
ratur geregelt.
Zeitzonen – sind ein oder mehrere Räume mit gleichen Energiesparzeiten.
Die Zeitzonen werden für jeden Kanal einzeln mittels Jumper gewählt (sie-
he Punkt 8.1). Hierbei muss nicht auf eine bestimmte Reihenfolge geachtet
werden. Es stehen maximal 3 Zeitzonen für Master - Slave - Installationen zur
Verfügung. Für jede Zeitzone muss ein eigener Uhrenregler oder eine Schal-
tuhr verwendet werden.
2.3 Pumpenmodul (Nicht im Lieferumfang enthalten),
nur für 230 V AC)
Je nach Auslieferungszustand verfügt das Gerät über einen Steckplatz für
ein optionales Pumpenmodul. Die Zusatzpumpe dient im Primärheizkreis,
unterstützend zur Heizungspumpe, der Überwindung der Strömungswider-
stände bei Fußbodenheizungen. Im Sekundärheizkreis, der mittels Überga-
be- oder Etagenverteilerstation hydraulisch vom Primärheizkreis getrennt
ist, übernimmt sie die alleinige Umwälzung. Die Pumpe wird durch das
Pumpenmodul bei jeder Wärme oder Kühlanforderung, ohne Ein- und Aus-
schaltverzögerung, angesteuert.
Membran-Kabeldurchführungen
(nur bei VOOPD-xxx.xxx)
1
Sicherung für
Verdrahtungsleiste,
Regler, Pumpe und
Ventilantriebe
Anschlussklemme –
Spannungsversorgung
für Verdrahtungsleiste,
Regler, Pumpe und
Ventilantriebe
Anschraubtunnel
zur Wandmontage
