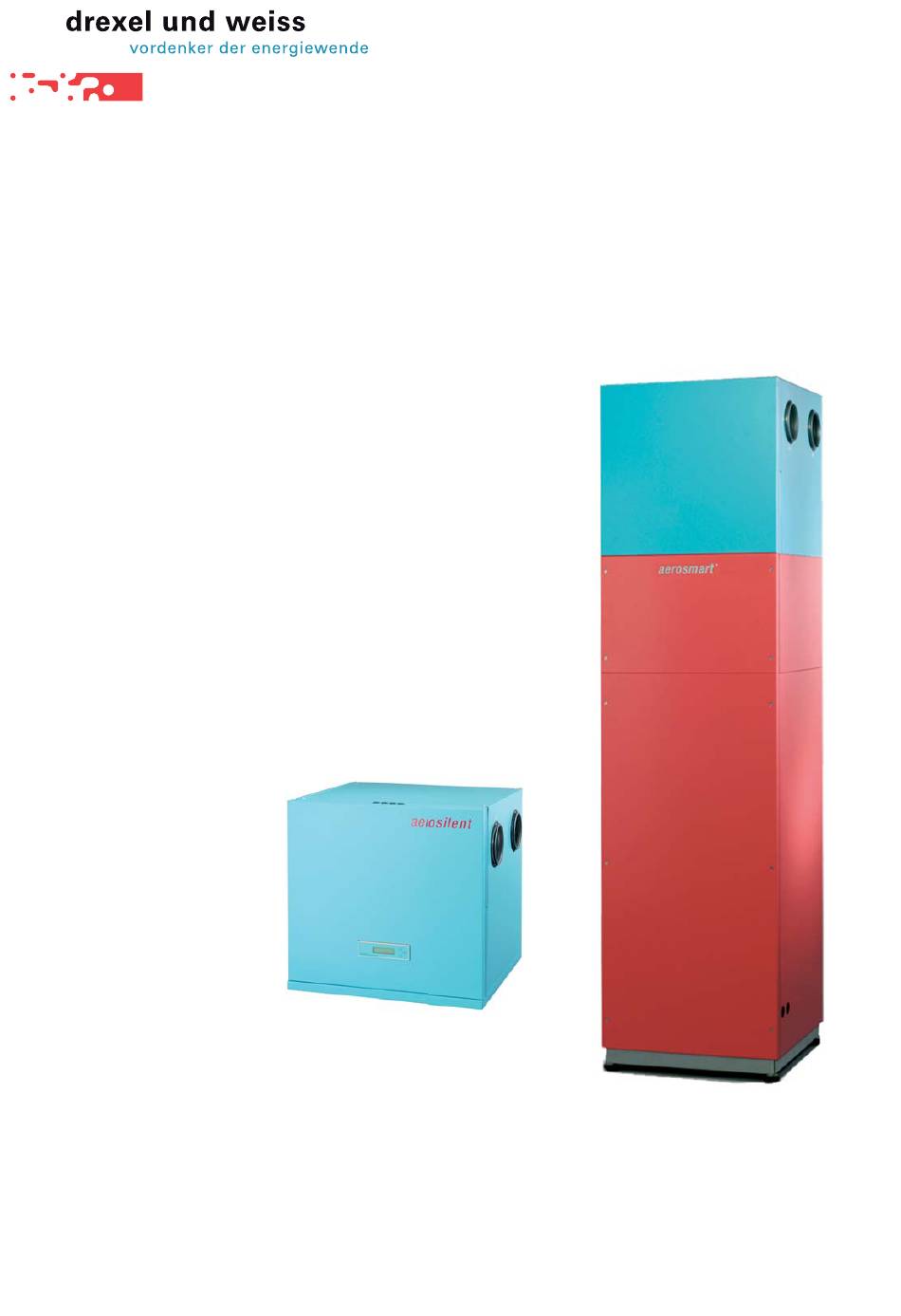

- Seite 1 Einbau Sommerbox SB 25/400 aerosilent mini / picco aerosmart s...

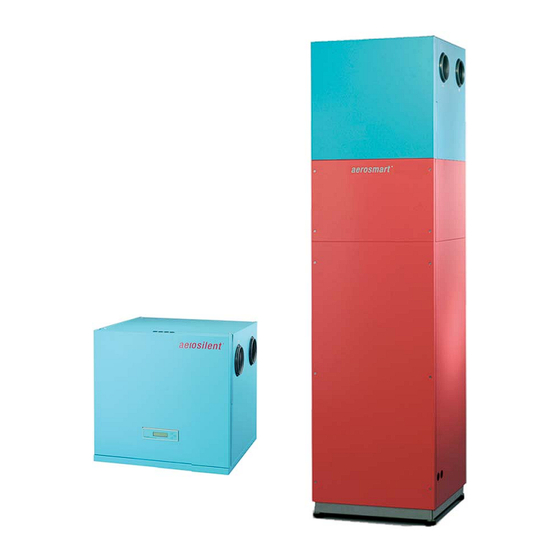

- Seite 3 Darstellung Diese Anleitung gilt für aerosmart s, aerosilent mini und aerosilent picco gleicher- maßen. Abweichungen der Bilder zum Original sind möglich. Auf den Detail-Bil- dern sehen Sie das Komfortlüftungsgerät: aerosilent mini. Erforderliches Werkzeug Zum Austauschen des Plattenwärmetauschers (PWT) durch eine Sommerbox be- nötigen Sie: Kreuzschlitz-Schraubendreher...
- Seite 4 Öffnen Sie bei laufendem Gerät den Revisionsdeckel des Lüftungsmoduls. Dieser wird mit Schnappverschlüssen festgehalten und kann ohne Werkzeug abgenom- men werden. aerosilent mini / picco: Oben an der Griffmulde mit einem leichten Ruck lösen. Beim Öffnen des Revisionsdeckels spricht der Kontaktschalter an und das Gerät schaltet aus.
- Seite 5 PWT herausnehmen Achtung: Schnittverletzungen und Sachbeschädigung durch nicht sachge- mäß ausgeführte Arbeiten möglich. Der PWT hat scharfkantige Lamellen. Even- tuell Schutzhandschuhe verwenden. Achten Sie darauf, dass die Lamellen nicht verbogen werden. Hinweis: Das Gewicht des PWT beträgt ca. 7 kg. Verwenden Sie den mitgelieferten Saugheber! Ziehen Sie den Plattenwärmetau- scher gleichmäßig nach vorne heraus.
- Seite 6 Sommerbox einpassen Nehmen Sie die Sommerbox aus der Verpackung und schieben Sie diese vorsich- tig, ohne zu verkanten, an der Stelle ein, an der sich der PWT befunden hat. Einschubrichtung beachten! Bewahren Sie den Plattenwärmetauscher mit dem Saugheber bis zum nächsten Austausch gut geschützt (z.B.
- Seite 7 Gehäuse schließen Verschrauben Sie die Revisionstüre mit den zuvor entfernten 4 Schrauben. Hängen Sie den Revisionsdeckel in die Haltelaschen ein und befestigen Sie den Revisionsdeckel. Beim Schließen des Revisionsdeckels spricht der Kontaktschalter an und das Gerät schaltet ein. Hinweis: Beim Austauschen der Sommerbox durch den PWT gehen Sie bitte in der gleichen Reihen- folge vor.
- Seite 8 Impressum Herausgeber: drexel und weiss energieeffi ziente haustechniksysteme gmbh © 2010 alle Rechte vorbehalten Achstrasse 42, 6922 Wolfurt T +43 55 74 47895-0 F +43 55 74 478 95-4 offi ce@drexel-weiss.at www.drexel-weiss.at ATU 35542007;FN 192604t; Firmenbuchgericht Feldkirch Dokumentnummer: 900.5410_02...
