Bauanleitung 116404
Acryl-Leuchtkugel mit Candle-Light
7
1e
1g

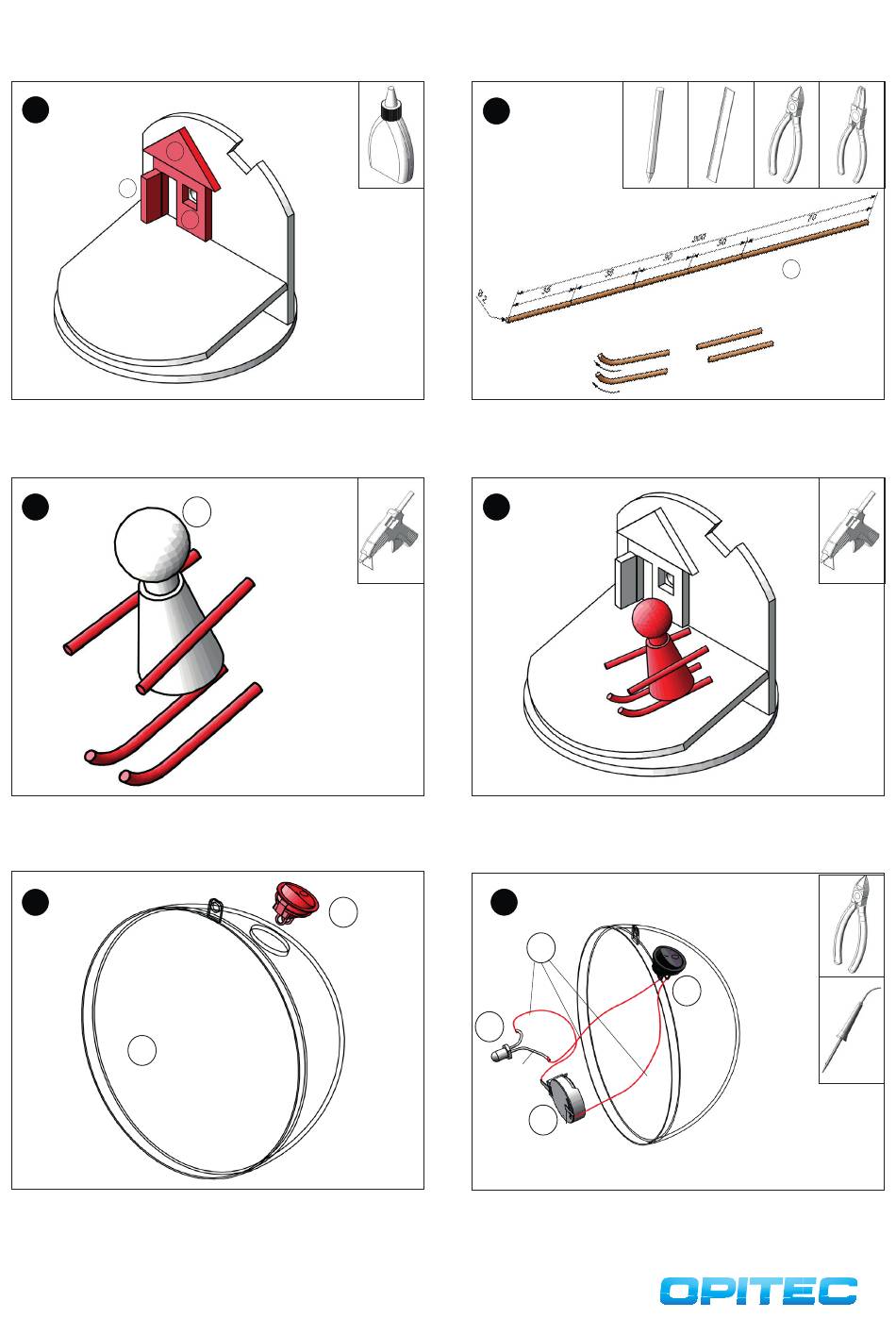

Die Holzteile für das Häuschen (1e-1g) wie abgebildet an der Rückwand (1d) auflei-
men. Hierbei darauf achten, dass die Fensteröffnung des Häuschens die Bohrung (ø
5mm) in der Rückwand einfasst. Die Türe (1g) senkrecht auf Teil (1f) aufleimen. Nach
belieben farbig gestalten.
9
Die Schweissdrahtstücke wie abgebildet mit Heisskleber am Holzmännchen (4)
festkleben. Anschließend nach belieben farbig gestalten.
11
3
Den Wippschalter (8) in die Bohrung der Acrylhalbkugel (3) wie abgebildet
einsetzen.
3
1f
4
8
8
Auf dem Schweissdraht (5) 2x 35mm sowie 2x 30mm abmessen und markieren. Alle
Stücke mit dem Seitenschneider ablängen. Die beiden 35mm Stücke an einem Ende
mit der Rundzange wie abgebildet leicht nach oben biegen.
10
Das Männchen wie oben gezeigt mit Heisskleber auf die Schräge Platte (1c) aufkle-
ben. Anschließend Holzlandschaft in die Kugel stecken und Passung überprüfen.
Gegebenenfalls nacharbeiten!
12
10
9
Anode
Kathode
6
+-Pol
Ein Kabelstück zwischen +Pol des Batteriehalters (6) und äusserem Schalter-
anschluss (8) einlöten. Das zweite Kabelstück am -Pol des Batteriehalters (6)
anschließen und mit der Anode der LED (9) verbinden. Das dritte Kabelstück
am freien Schalteranschluss (8) sowie an der Kathode der LED anschließen.
5
8
Vom Schaltdraht (10) 3 Stücke
(100-120mm) ablängen und
beidseitig abisolieren.
