4. PRODUKTBESCHREIBUNG

Bei dem in diesem Handbuch beschriebenen Gerät handelt es sich um eine Schneideeinheit
Modell SW100S, die an den entsprechenden Öffnungen in der Halterung des Motors auf
Automatikgeräten (z.B. Vliesleger, computergesteuerte Schneidemaschinen, usw.) montiert
werden kann. Mit dem Modell SW100S können stetige Schnitte oder, wenn es mit mehreren
Einheiten montiert ist, Schnitte mit veränderbarer Höhe ausgeführt werden. Da die
rotierende Klinge und die Gegenklinge immer in Kontakt sind und die Stahlqualität der
D
mitgelieferten Klinge sehr hoch ist, kann das Modell SW100S einen exakten und glatten
6
Schnitt ausführen, ohne die Ränder des geschnittenen Materials auszufransen. Zusätzlich
garantiert der einphasige 220 Volt Motor eine Umfangsgeschwindigkeit der Klinge von 260
m/min, was eine erhöhte Schneidleistung in Bezug auf Translationsgeschwindigkeit /
Vorschub zulässt. Mit einem Klingendurchmesser von 100mm und einem Gewicht von nur
2,7 kg ist das Gerät ideal für Schnitte mit engen Radien und einer Breite von bis zu 3,5 - 4
cm. Ein besonderes Merkmal der Schneideeinheit ist die Möglichkeit, die Klinge jederzeit
schleifen zu können, ohne diese vorher zu demontieren. Dazu ist auf der Einheit selbst eine
Schleifvorrichtung installiert. Nachdem die Klinge geschliffen worden ist, können die
Schneidarbeiten sofort wieder fortgesetzt werden. Ein fast wartungsfreier, sehr gut
ausgewuchteter Hochleistungsmotor mit hoher Drehzahl reduziert die Schwingungen auf
ein Minimum; die Schneideeinheit entspricht der Rechtsverordnung Nr. 187 vom 19/8/2005,
die die Europäische Richtlinie Nr. 2002/44/CE über die Risiken von mechanischen
Schwingungen integriert. Die mechanischen Teile bestehen aus hochwertigem Stahl, Bronze
und Aluminium und müssen nach unterschiedlich vielen Betriebsstunden geschmiert werden.

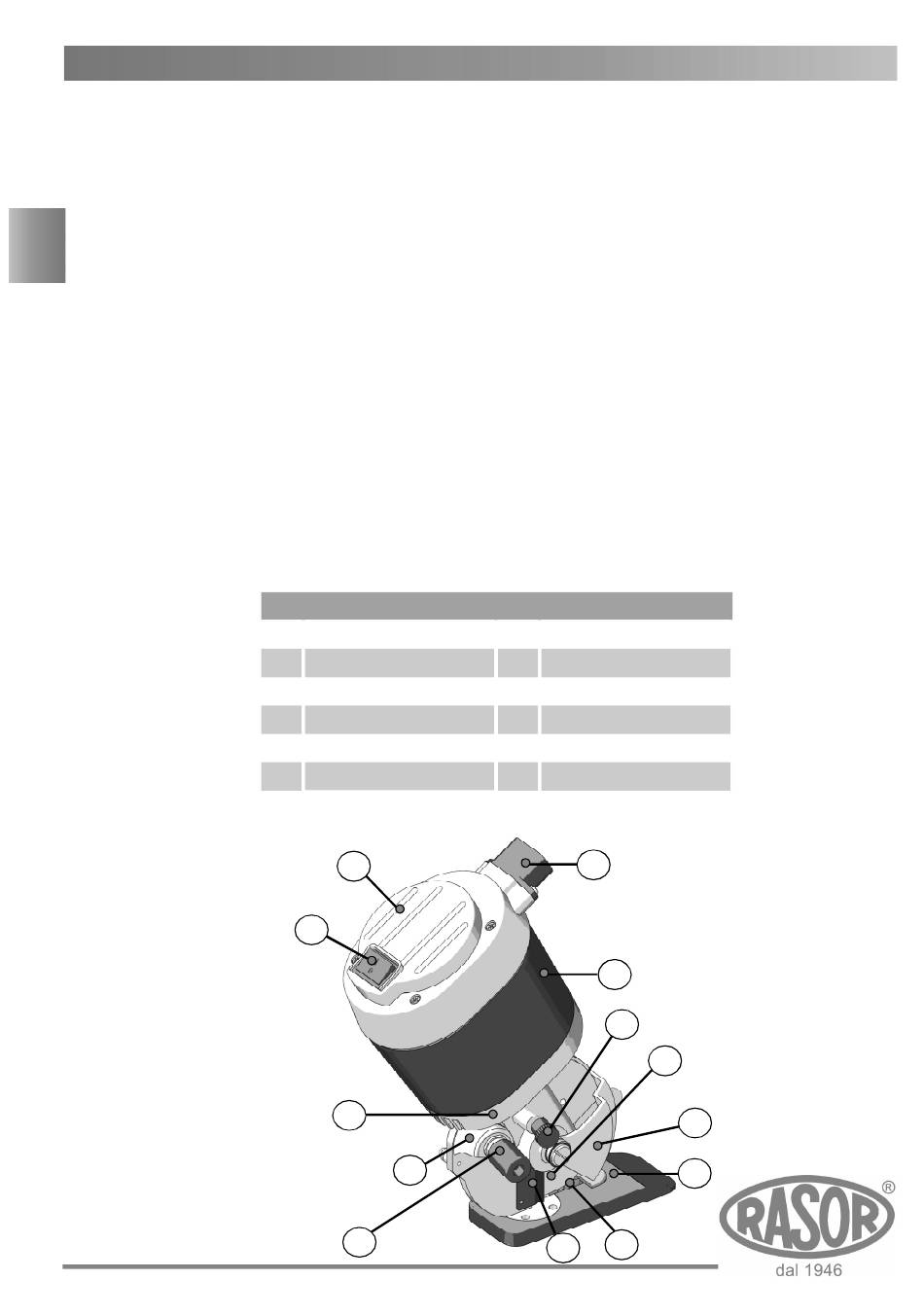

Elemente des Geräts
1 Schalter EIN/ AUS mit Licht
2 Motorkappe
3 Steckerbuchse
4 Motorgehäuse
5 Schleifknopf
6 Motorstütze
2
1
13
6
5
7 Beweglicher Schutz vorne
Teflon® beschichteter
8
Aluminiumfuß
9 Polygonale Klinge
10 Blockiervorrichtung für Schneide
11 Schmierbüchse
12 Gegenklinge aus Hartmetall
Untere Abdeckung Motor mit
13
Befestigungslöchern
3
4
11
9
12
10
7
8
