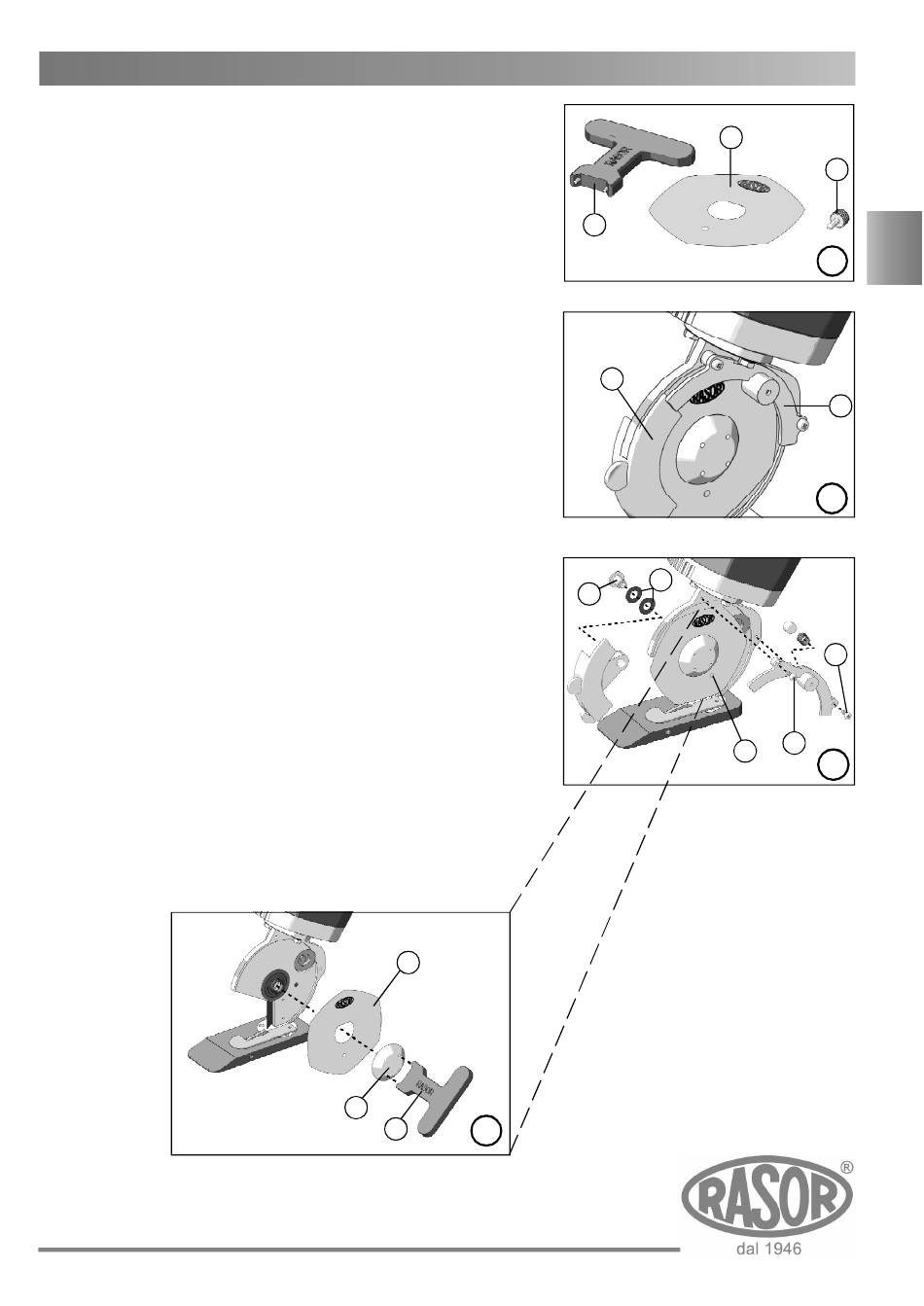

15. AUSTAUSCH DER KLINGE

Wenn die Klinge nicht mehr richtig schneidet (oder wenn sie
schon mehrmals geschliffen worden ist), muss sie ausgetauscht
werden. Dazu den Schlüssel "1" und den Stift zur Fixierung
der Klinge "3" (in Abb. 15 angezeigt) verwenden.
Zum Austauschen der Klinge wie folgt vorgehen:
1) Schutzhandschuhe gemäß der Rechtsverordnung
242 vom 19. März 1996 (Verwendung individueller
Schutzausrüstung) anziehen.
2) Zu m En tfernen
Klingenabdeckung "A" (siehe Abb. 16) die beiden
Kreuzschrauben "C" und die Kreuzschraube "D" mit
einem Schraubendreher (vom Hersteller nicht
mitgeliefert) wie in Abb. 17 an gegeben
herausschrauben.
Zum Entfern en der beweglich en vorderen
Sicherheitsabdeckung "B" (siehe Abb. 16) den Stift
"E" lockern und die beiden Abstandsstücke "F" wie
in Abb. 17 angegeben entfernen.
3) Den Stift "3" (siehe Abb. 15) in die Öffnung "F"
einsetzen, um die Klinge fixieren zu können (das
Loch auf der Klinge und das auf dem Gerät müssen
übereinstimmen).
4) Mit dem Schlüs sel "1" die Mutter "H"
herausschrauben und die Klinge "L" entfernen
(siehe Abb. 18).
5) Die verbrauchte Klinge durch eine neue Kligne "2"
ersetzen; dabei darauf achten, dass die Klinge auf
der Welle in der richtigen Position zentriert ist und
dass die Seite mit der Aufschrift Rasor zur Seite
des Bedieners zeigt.
6) Alles wieder montieren und die Klinge schleifen.
der fixen hinteren
L
H
18
1
2
1
B
F
E
G
3
D
15
11
A
16
D
C
17
