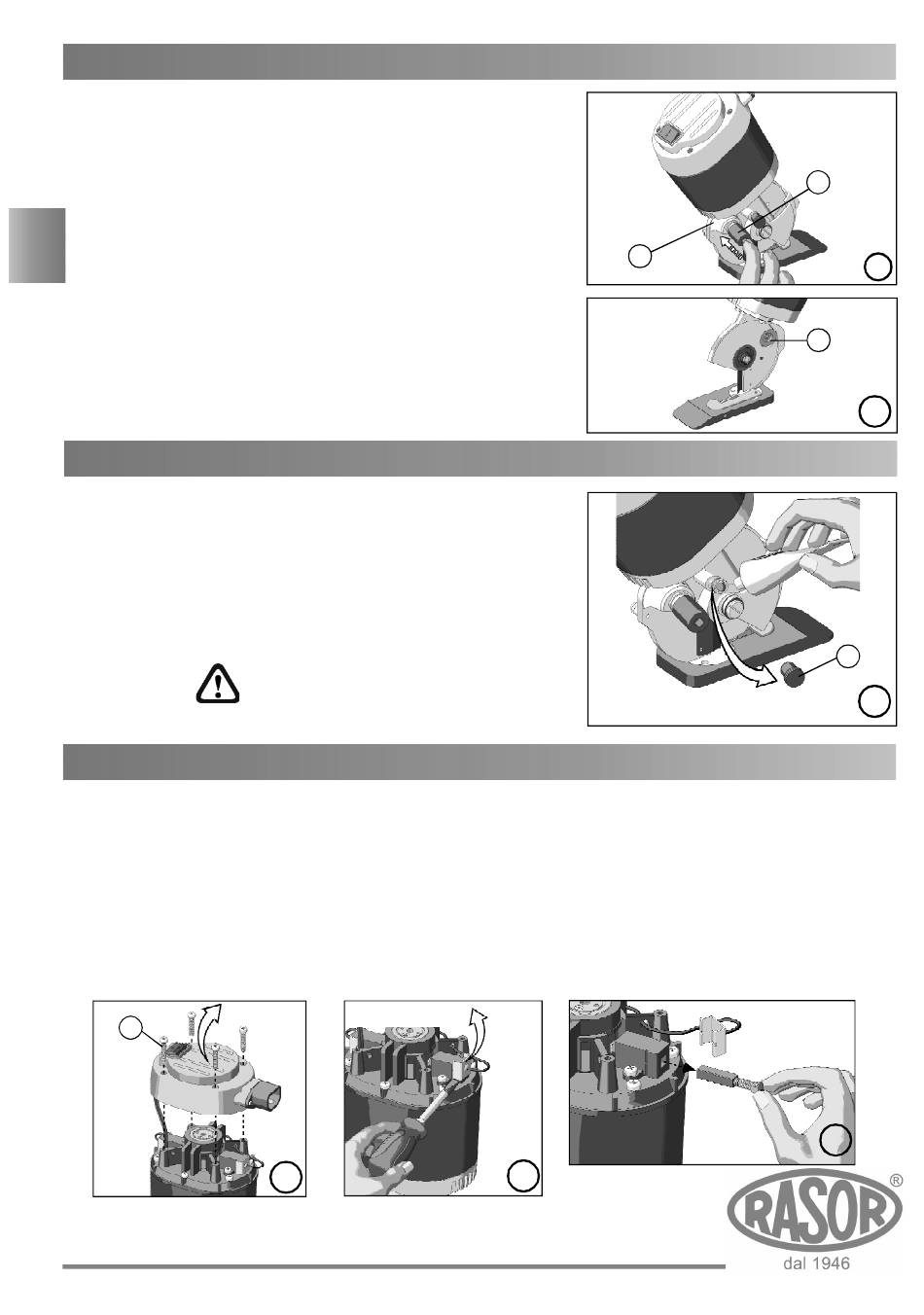

12. SCHLEIFEN DER KLINGE

Nach einigen Betriebsstunden oder wenn die
Schneideeinheit nicht mehr schneidet, müssen die
Klingen geschliffen werden. Dazu das Gerät einschalten
und den Schleifknopf "2" (durch Drücken des Knopfs
"1", wie in Abb. 9 angegeben) 3-4 Sekunden lang
aktivieren. Den Vorgang 2-3 mal wiederholen.
D
Wenn das Schleifen nicht erfolgreich ist, muss die
10
Abnützung der Schleifscheibe "3" (siehe Abb.10)
überprüft werden.
Wenn die Schleifscheibe zu sehr abgenützt oder
verschmutzt ist, muss sie ausgetauscht werden.
13. SCHMIERUNG
Alle 3-4 Betriebstage muss das Zahnradpaar geschmiert
werden. Dazu die Schutzkappe "A" auf dem Kopf der
Schneideeinheit entfernen und das Gerät mit Rasor
Schmierfett anfüllen. Die Kappe "A" mit wenigen
Umdrehungen festschrauben. Die Kappe "A" alle 3-4
Betriebstage um einige Drehungen festschrauben (siehe
Abb. 11). Wenn die Kappe vollständig festgeschraubt
ist, Vorgang wiederholen.
ACHTUNG
Die Klinge darf nie mir Schmierfett bzw. mit Öl
verschmutzt sein.
14. AUSTAUSCHEN DER MOTORBÜRSTEN
Abgenützte Motorbürsten können Grund für ein schlechtes Funktionieren der Schneideeinheit
sein (das Gerät startet nicht, schaltet sich immer wieder aus, usw.). Daher sollte die Abnützung
der Bürsten regelmäßig überprüft werden. Dazu die 4 Schrauben "4" am Kopf der
Schneideeinheit lockern und die Motorkappe öffnen (siehe Abb. 12). Mit einem
Schlitzschraubendreher die Abschlusskontakte der Bürsten entfernen (siehe Abb. 13). Die
Kohlebürsten herausziehen und überprüfen, ob sie abgenützt sind: wenn der Graphit kürzer
als 15 mm ist oder Unregelmäßigkeiten aufweist, muss er ausgetauscht werden (siehe Abb.
14). Die Abschlusskontakte wieder schließen und sicherstellen, dass sie gut an dem
metallischen Teil der Bürste haften. Anschließend die Motorkappe wieder schließen.
4
12
2
13
1
9
3
10
A
11
14
