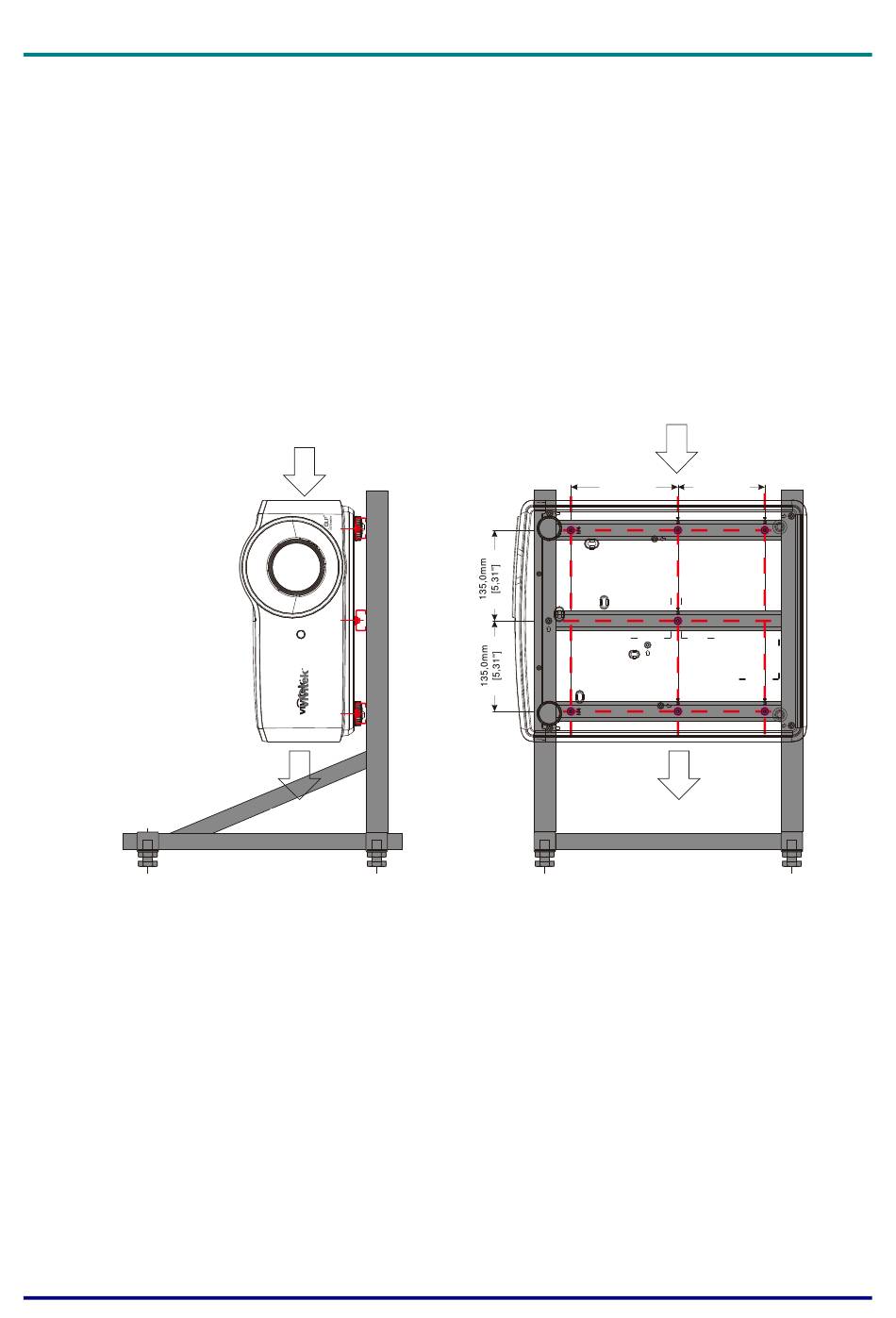

Referenzabbildungen für Ständer
Bitte wenden Sie sich zur Gestaltung und Herstellung eines angepassten Ständers für die
Hochformatprojektion an einen Installationsserviceanbieter (kostenpflichtig).
dass das Design mit folgenden Bedingungen übereinstimmt:
•
Befestigen Sie den Ständer über die 7 Schraubenlöcher an der Rückseite des Projektors.
Mittenabmessung Schraubenloch: 290 (Abstand = 160, 130) × 270 (Abstand = 135) mm
Schraubenlochabmessung am Projektor: M4 mit einer maximalen Tiefe von 12 mm
•
Horizontaler Anpassungsmechanismus (zum Beispiel Schrauben und Muttern an 4 Stellen)
•
Bitte konzipieren Sie den Ständer so, dass er nicht leicht umkippt.
Die Abbildung mit den Abmessungen ist keine tatsächliche Ständerdesignabbildung.
Air intake
Zuluftöffnungen
Air exhaust
Abluftöffnungen
[Front View]
[Frontansicht]
Horizontal adjuster
Horizontaler Regler
DLP-Projektor – Bedienungsanleitung
– 7 –
Bitte stellen Sie sicher,
Zuluftöffnungen
Air intake
160,0
130,0
160.0
130.0
[6,30'']
[5,12'']
[ 6.30" ]
[ 5.12" ]
Abluftöffnungen
Air exhaust
[Side View]
[Seitenansicht]
