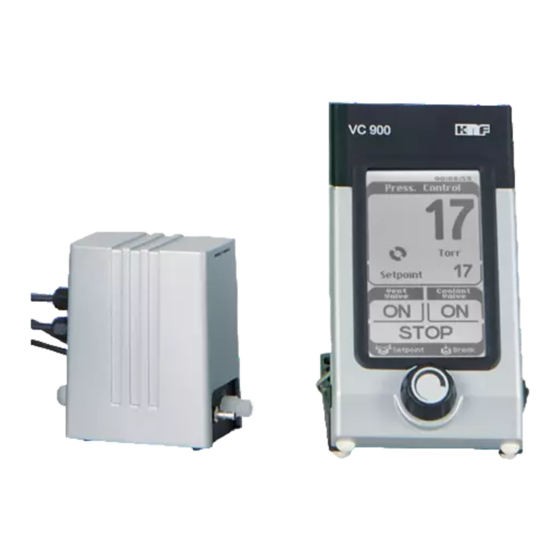

KNF VC 900 Betriebsanleitung

KNF VC 900 Betriebsanleitung

Vakuumcontroller mit regeleinheit
KNF Neuberger GmbH
Alter Weg 3
79112 Freiburg
Deutschland
Tel. 07664 / 5909-0
Fax 07664 / 5909-99
E-Mail:
info@knf.de
www.knf.de
KNF 304811-304813 07/18
Original-Betriebsanleitung, deutsch
Betriebsanleitung
Diese Betriebsanleitung lesen und beachten!
Vakuumcontroller
mit Regeleinheit
VC 900
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KNF VC 900

  • Seite 1 Betriebsanleitung Diese Betriebsanleitung lesen und beachten! Vakuumcontroller mit Regeleinheit VC 900 KNF Neuberger GmbH Alter Weg 3 79112 Freiburg Deutschland Tel. 07664 / 5909-0 Fax 07664 / 5909-99 E-Mail: info@knf.de www.knf.de KNF 304811-304813 07/18 Original-Betriebsanleitung, deutsch...
  • Seite 2 Lieferumfang:  Vakuumcontroller  Regeleinheit  Netzteil für Vakuumcontroller  USB-Kabel zur Verbindung von Vakuumcontroller mit PC  Betriebsanleitung  CD mit digitaler Betriebsanleitung und Software zur Bedienung des Vakuumcontrollers über PC Original-Betriebsanleitung, deutsch, KNF 304811-304813 07/18...
  • Seite 3: Inhaltsverzeichnis

    Vakuumcontroller mit Regeleinheit VC 900 Inhalt Inhalt Seite 1. Zu diesem Dokument 1.1. Umgang mit der Betriebsanleitung 1.2. Symbole und Kennzeichnungen 4 2. Verwendung 2.1. Bestimmungsgemäße Verwendung 2.2. Nicht bestimmungsgemäße Verwendung 3. Sicherheit 4. Technische Daten 4.1. Allgemein 4.2. Vakuumcontroller 4.3.
  • Seite 4: Zu Diesem Dokument

    Zu diesem Dokument 1.1. Umgang mit der Betriebsanleitung Die Betriebsanleitung ist Teil des Vakuumcontrollers VC 900.  Lesen Sie die Betriebsanleitung, bevor Sie den VC 900 in Betrieb nehmen.  Halten Sie die Betriebsanleitung jederzeit griffbereit.  Geben Sie die Betriebsanleitung an den nachfolgenden Besit- zer weiter.
  • Seite 5: Verwendung

    Regen, Spritz-, Schwall- und Tropfwasser geschützt ist. Der VC 900 darf nur in Innenräumen verwendet werden. Verantwortung des Betreibers Betriebsparameter und Den VC 900 nur unter den in Kapitel 4, Technische Daten, be- -bedingungen schriebenen Betriebsparametern und -bedingungen einbauen und betreiben.
  • Seite 6: Nicht Bestimmungsgemäße Verwendung

    Der VC 900 ist nicht geeignet zur Regelung von Stäuben. Der VC 900 ist nicht geeignet zur Regelung von Flüssigkeiten. Der VC 900 darf nicht verwendet werden, wenn bei der Belüftung (Belüftungsventil) durch den Luft-/Gaseinlass in den VC 900 reak- tive, explosive oder anderweitig gefährliche Mischungen entstehen...
  • Seite 7: Sicherheit

    Vakuumcontroller mit Regeleinheit VC 900 Sicherheit Sicherheit Der VC 900 ist nach den allgemein anerkannten Regeln der Tech- nik und den Arbeitsschutz- und Unfallverhütungsvorschriften gebaut. Dennoch können bei seiner Verwendung Gefahren entste- hen, die zu körperlichen Schäden des Benutzers oder Dritter bzw.
  • Seite 8 Sicherheit Vakuumcontroller mit Regeleinheit VC 900 Nur das mitgelieferte Original-KNF-Netzteil benutzen. Original-Betriebsanleitung, deutsch, KNF 304811-304813 07/18...
  • Seite 9: Technische Daten

    Luftfeuchtigkeit der Umgebung 31°C, linear abnehmend bis (nicht betauend) 50 % bei 40°C Maximale Aufstellungshöhe 2000 [m ü. NN] Tab. 2 * Automatische Netzanpassung Für die Stromversorgung des VC 900 nur das Original-Netzteil von KNF verwenden. Original-Betriebsanleitung, deutsch, KNF 304811-304813 07/18...
  • Seite 10: Vakuumcontroller

    Technische Daten Vakuumcontroller mit Regeleinheit VC 900 4.2. Vakuumcontroller Elektrische Anschlüsse Anschluss Netzteil (DC-Ladebuchse) Außendurchmesser: 6,3 mm Innendurchmesser: 2 mm Anschluss Drucksensor 3-polige Rundbuchse Anschluss Belüftungsventil / 4-polige Rundbuchse Vakuumventil Elektrische Parameter Anzeige beleuchtetes LCD Grafikdisplay Druckanzeige (wählbar) mbar, bar, hPa oder Torr Messbereich 0 –...
  • Seite 11: Regeleinheit

    Vakuumcontroller mit Regeleinheit VC 900 Technische Daten 4.3. Regeleinheit Materialien der medienberührten Bauteile Adapter Regeleinheit Rückschlagventil FFPM Flansch G1/8“ Edelstahl 1.4571 Schlauchnippel Gaseinlass PVDF Schlauchnippel Gasauslass PVDF Schlauchnippel Inertgas- Messing, vernickelt anschluss Druckaufnehmer Keramik / 1.4404 Belüftungsventil: Ankerdichtung FFPM O-Ring Rohr 1.4301...
  • Seite 12: Software

    Technische Daten Vakuumcontroller mit Regeleinheit VC 900 4.4. Software Die USB-Verbindung zwischen PC und VC 900 wird als RS232- Schnittstelle betrieben. Entsprechend wird sie im Betriebssystem als zusätzlicher COM-Anschluss geführt und kann mit herkömmli- cher Terminal-Software angesprochen werden. Informationen über die Bedienung des Vakuumkontrollers per Software finden Sie auf der mitgelieferten CD.
  • Seite 13: Aufbau Und Funktionen

    Vakuumcontroller mit Regeleinheit VC 900 Aufbau und Funktionen Aufbau und Funktionen 5.1. Aufbau Touchscreen Rastpositionen Drahtbügel Schalter I/O Dreh-/Druckknopf für  Einstellung der Pum- pendrehzahl und des Soll-Drucks,  Umschalten in manuel- le Bedienung Drahtbügel Befestigungsmöglichkeiten Fuß USB-Anschluss für Verbin-...
  • Seite 14: Funktionen

    Der Vakuumcontroller lässt sich in vier Betriebsmodi betreiben:  Abpumpen Ein Rezipient wird schnellstmöglich durch die an die Regelein- heit angeschlossene Vakuumquelle evakuiert. Wird eine regelbare KNF-Pumpe an den Vakuumcontroller angeschlossen, kann der Rezipient mit einstellbarer Pumpleis- tung evakuiert werden.  Druckregelung Der Vakuumcontroller regelt den Systemdruck auf den einge- stellten Wert (konstanten Druck).
  • Seite 15: Aufstellen Und Anschließen

    Vakuumcontroller mit Regeleinheit VC 900 Aufstellen und Anschließen Aufstellen und Anschließen  Den Vakuumcontroller nur unter den Betriebsparametern und - bedingungen anschließen, die in Kapitel 4, Technische Daten (Seite 9), beschrieben sind.  Sicherheitshinweise (siehe Kapitel 3, Seite 7) beachten.
  • Seite 16 Bitte beachten Sie, dass die Ausgänge zur Regeleinheit und der Netzanschluss bei der Einbauversion nur vom Inneren des Gehäuses zugänglich sind. KNF empfiehlt eine maximale Wanddicke von 4 mm. Sollten Sie eine größere Wanddicke benötigen, kontaktieren Sie bitte den KNF Kundendienst.
  • Seite 17: Anschließen

    Die zweite, freie Buchse kann im Bedarfsfall z.B. zur An- steuerung eines Kühlmittelventils genutzt werden. 5. Schließen Sie ggf. das Schnittstellenkabel (Zubehör) an die regelbare KNF-Pumpe und den Vakuumcontroller VC 900 (Abb. 1/10, S. 13) an. 6. Verbinden Sie das Netzteil mit dem Vakuumcontroller (Abb.
  • Seite 18: Betrieb

    Betrieb Vakuumcontroller mit Regeleinheit VC 900 Betrieb 7.1. Inbetriebnahme Um den Vakuumcontroller betreiben zu können, benötigen Sie eine Vakuumquelle. Ist dies nicht der Fall, so können Sie den Vakuum- controller lediglich als Vakuummessgerät verwenden. Vor dem Einschalten des Vakuumcontrollers folgende Punkte...
  • Seite 19: Außerbetriebnahme

    Vakuumcontroller mit Regeleinheit VC 900 Betrieb Vakuumcontroller einschalten  Vakuumcontroller am Schalter I/O einschalten (siehe Abb. 1/3, S. 13). Zur Bedienung des Vakuumcontrollers siehe Kapitel 8, S. 20. 7.2. Außerbetriebnahme  Laufenden Prozess stoppen.  Regeleinheit vor dem Ausschalten unter Atmosphärenbedin- gungen (Umgebungsdruck) etwa 5 Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) spülen.
  • Seite 20: Vakuumcontroller Bedienen

    Vakuumcontroller bedienen Vakuumcontroller mit Regeleinheit VC 900 Vakuumcontroller bedienen 8.1. Vakuumcontroller 8.1.1. Allgemeine Funktionen und Anzeigen Der Vakuumcontroller wird bedient mit Hilfe  des Dreh-/Druckknopfes (Abb. 1/4) und  des Touchscreens (Abb. 1/1). Der Dreh-/Druckknopf hat folgende Funktionen:  Drehen: Verändern der Pumpleistung oder Einstellen des Solldrucks (je nach gewähltem Betriebsmodus).
  • Seite 21: Bedienung

    Vakuumcontroller mit Regeleinheit VC 900 Vakuumcontroller bedienen Menüs und Tasten Menü Betriebsmodus Menü Druckeinheit Taste für Belüftungsventil: AUF = Öffnen ZU = Schließen Taste für Kühlmittelventil (Zubehör): AUF = Öffnen ZU = Schließen Taste für den Prozess: START = Starten STOP = Beenden Abb.
  • Seite 22 Vakuumcontroller bedienen Vakuumcontroller mit Regeleinheit VC 900 Betriebsmodi Der aktuelle Betriebsmodus wird am Touchscreen oben angezeigt. Durch Drücken auf diese Zeile des Touchscreens öffnet sich das Menü für den Wechsel des Betriebsmodus (siehe Abb. 7, oberste Darstellung). Der Betriebsmodus lässt sich nur ändern, wenn kein Prozess aktiv ist.
  • Seite 23 Vakuumcontroller mit Regeleinheit VC 900 Vakuumcontroller bedienen Prozess starten und stoppen Drücken der Taste START startet einen Prozess. Drücken der Taste STOP beendet einen Prozess. Belüftungsventil öffnen und schließen Personenschaden durch Vergiftung oder Explosion und Beschädigung der Regeleinheit  Sicherstellen, dass bei einer Belüftung der...
  • Seite 24 Vakuumcontroller bedienen Vakuumcontroller mit Regeleinheit VC 900 Abb. 8: Menü im Betriebsmodus Funktion Eingabe der Stützpunkte (bis zu 12): 1. Zeitabstand zum vorherigen Stützpunkt: ∆ t 2. Soll-Druck: p (mbar) / p (bar) / p (hPa) / p (Torr) 3. Befehl für Kühlmittelventil (Zubehör): KV AUF: Ventil öffnen;...
  • Seite 25: Software

    Vakuumcontroller mit Regeleinheit VC 900 Vakuumcontroller bedienen Wiederholungen / Löschen von Stützpunkten: In der Spalte für die Zeitabstände können unterhalb des Werts 00:00:00 die folgenden Symbole eingedreht werden:  = Wiederholung. Im Feld für den Soll-Druck kann nun die gewünschte Anzahl an Wiederholungen angegeben werden.
  • Seite 26: Störungen Beheben

    Störungen beheben Vakuumcontroller mit Regeleinheit VC 900 Störungen beheben Lebensgefahr durch Stromschlag  Vor Arbeiten am Vakuumcontroller den Vakuum- controller von der Stromversorgung trennen.  Spannungsfreiheit prüfen und sicherstellen. GEFAHR  Vakuumcontroller allgemein: siehe Tab. 6.  Software-Betrieb: siehe Tab. 7.
  • Seite 27 Vakuumcontroller mit Regeleinheit VC 900 Störungen beheben  Belüftungsanschluss (Abb. 1/14, Belüftungsventil undicht. S. 13) vorübergehend verschließen. Tritt die Undichtigkeit bei verschlos- senem Belüftungsanschluss nicht mehr auf, ist das Belüftungsventil undicht. In diesem Fall:  Belüftungsventil spülen: 1. Gaseinlass (Abb. 1/19) verschließen.
  • Seite 28 Drucksensors notwendig. Tab. 7 Störung nicht behebbar Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie den Vakuumcontroller an den KNF-Kundendienst (Adresse siehe letzte Seite). 1. Regeleinheit unter Atmosphärenbedingungen (Umgebungs- druck) etwa 5 Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) spülen, um die Regeleinheit...
  • Seite 29: Ersatzteile Und Zubehör

    Vakuumcontroller mit Regeleinheit VC 900 Ersatzteile und Zubehör 10. Ersatzteile und Zubehör 10.1. Ersatzteile Ersatzteil Bestellnummer Netzteil Vakuumcontroller 312797 Mini-USB-Kabel 136174 Tab. 8 10.2. Zubehör Zubehör Bestellnummer Kühlmittelventil 305721 Chemiebeständige Schutzfolie für 117407 Display des Vakuumcontrollers Schrauben für Einbauversion 305722 Schnittstellenkabel Vakuumcontroller –...
  • Seite 30: Rücksendungen

    Substanzen kontaminiert werden. Um bei Pumpen, Vakuumcontrollern und Systemen, die von Kun- den an KNF zurückgesendet werden, zu vermeiden, dass daraus eine Gefahr für KNF Mitarbeiter entsteht, müssen die Kunden eine Unbedenklichkeits- und Dekontaminationserklärung vorlegen. Diese Unbedenklichkeits- und Dekontaminationserklärung gibt zum Beispiel Auskunft über:...
  • Seite 31: Unbedenklichkeits- Und Dekontaminationserklärung

    Vakuumcontroller mit Regeleinheit VC 900 Unbedenklichkeits- und Dekontaminationserklärung 12. Unbedenklichkeits- und Dekontamina- tionserklärung Original-Betriebsanleitung, deutsch, KNF 304811-304813 07/18...
  • Seite 32 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com...
