67959 / 67960 / 67967 – SM 155 MZ / SM 125 MZ / SM 175 MZ
10

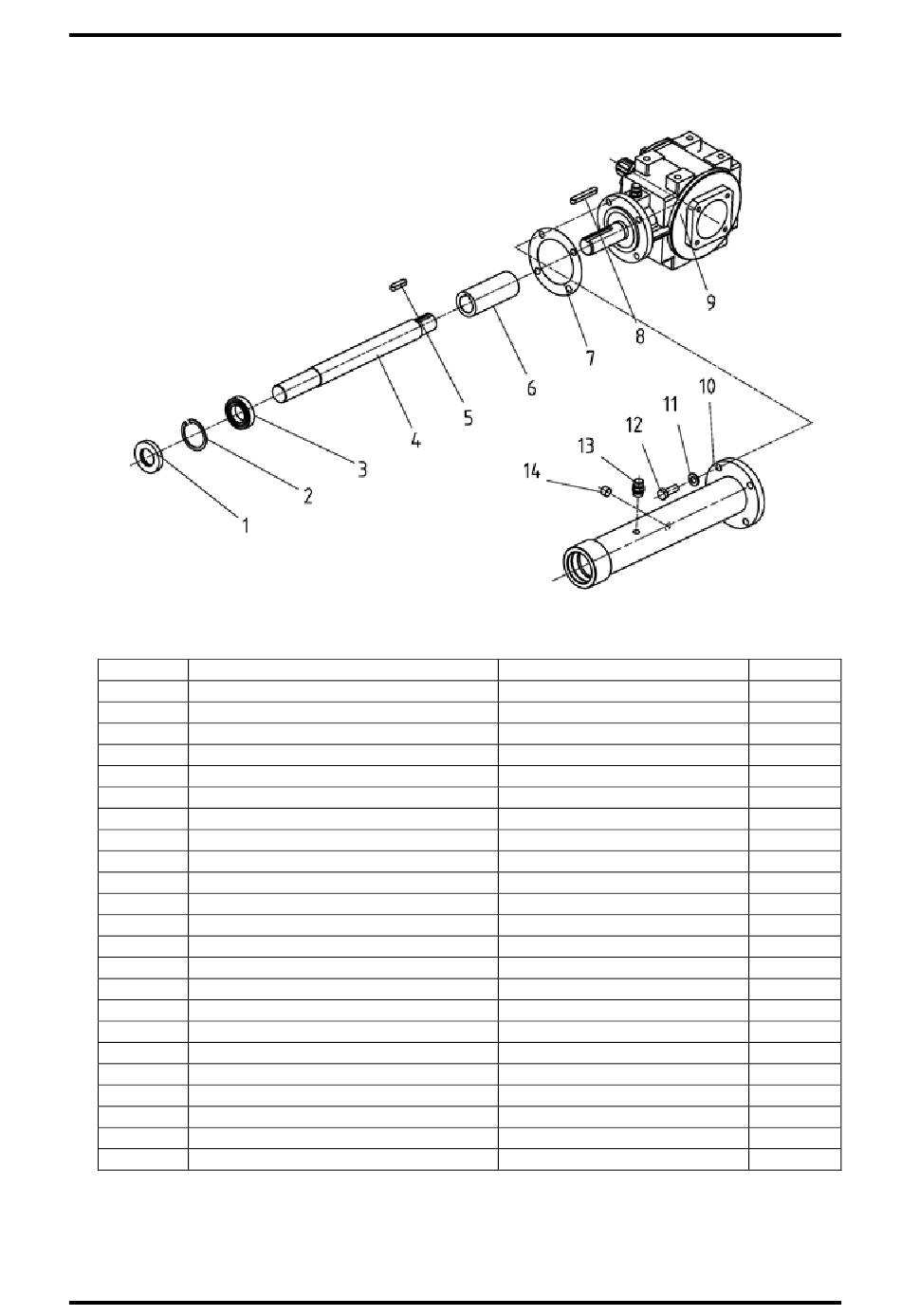

EXPOSIONSZEICHNUNG GETRIEBE MIT WELLE

10-1

TEILELISTE GETRIEBE MIT WELLE

POS
1-1 Öldichtung
1-2 Öldichtung
2-1 Seegering
2-2 Seegering
3-1 Kugellager 6207
3-2 Kugellager 6208
4-1 Welle (EFGC105-115)
4-2 Welle (EFGC125)
4-3 Welle (EFGC135-175)
4-4 Welle (EFGCHZ/M/H-200)(L=638)
5 Passfeder A10x40
6 Buchse
7 Dichtung
8 Passfeder A10x70
9-1 Getriebekasten
9-2 Getriebekasten (EFGCM200)
10-1 Wellengehäuse
10-2 Wellengehäuse
10-3 Wellengehäuse
11 Unterlegscheibe 12
12 Schraube M12x35
13 Entlüftungsstopfen
14 Konischer Stopfen ZG 3/8" 19
BEZEICHNUNG
SEITE 11 VON 12
SPEZIFIKATIONEN
GB13871-FB-35X72X12
GB13871-FB-40X80X10
GB893.1-72
GB893.1-80
GB276-6207-2Z
GB276-6208-2Z
EFGC100.133A
EFGC120.133A
EFGC130.133A
EFGCH200.166B
GB1096-A-10X8X40
EFGC120.132
EFGC120.131
GB1096-A-10X8X70
XH50.300Z.02
XH50.300Z.02-200
EFGC100.018A
EFGC120.018A
EFGCH200.026A
GB93-12
GB70.1-M12X35
CBW-00-011B
ZBT32001.3-ZG3/8-19"
STK
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
4
1
1
